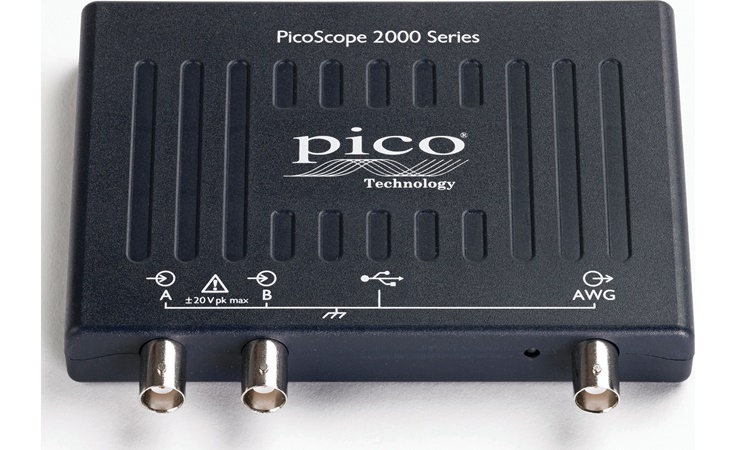

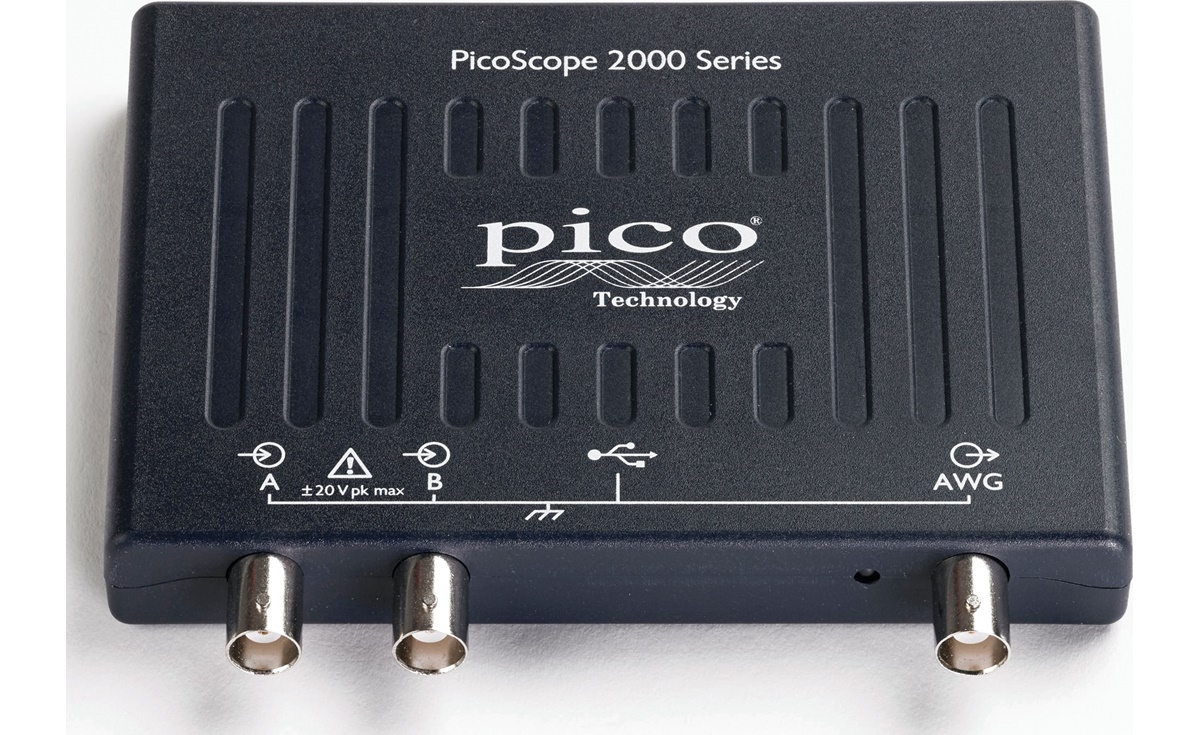

Name: Pico Technology PicoScope 2206B (PQ012)
Brand: Pico Technology
Availability: InStock
Rating: 5.0 (1 reviews)

PicoScope-Modell

Kanäle (analog)
Kanäle (MSO-Modell)

2
2 analog plus 16 digital

Bandbreite

50 MHz

70 MHz

100 MHz

50 MHz

70 MHz

100 MHz

Max. Abtastrate

500 MSa/s (1 GSa/s für MSO-Modell)

1 GSa/s

Aufzeichnungsspeicher

32 MSa

64 MSa

128 MSa

32 MSa

64 MSa

128 MSa

AWG-Bandbreite

1 MHz

Besondere Features

Erweiterte Darstellung

Die PicoScope-Software widmet fast den gesamten Anzeigebereich der Wellenform. Dadurch wird sichergestellt, dass die maximale Datenmenge auf einmal zu sehen ist.

Da ein großer Anzeigebereich zur Verfügung steht, können Sie auch eine anpassbare Split-Screen-Anzeige erstellen und mehrere Kanäle oder verschiedene Ansichten desselben Signals gleichzeitig anzeigen. Wie das Beispiel zeigt, kann die Software sogar mehrere Oszilloskop- und Spektrumansichten gleichzeitig anzeigen. Darüber hinaus verfügt jede angezeigte Wellenform über individuelle Zoom-, Schwenk- und Filtereinstellungen für ultimative Flexibilität.

Die PicoScope-Software kann mit der Maus, dem Touchscreen oder über Tastaturkürzel gesteuert werden.

Schnelle Erfassungsrate

Oszilloskope mit hohen Erfassungsraten bieten einen besseren Einblick in das Signalverhalten und erhöhen die Wahrscheinlichkeit, dass das Oszilloskop schnell transiente Anomalien wie Jitter, Runt-Pulse und Glitches erfasst.

Die PicoScope 2000A-Modelle können bis zu 2.000 wfms/s erfassen, während die 2000B-Modelle dank Hardware-Beschleunigung auf 80.000 wfms/s kommen.

Großer Arbeitsspeicher

Ein tiefer Speicher bietet mehrere Vorteile: schnelle Abtastung bei langen Zeitabständen, Zeitbasis, Zoom und Speichersegmentierung zur Erfassung einer Reihe von Ereignissen. Oszilloskope mit tiefem Speicher eignen sich auch ideal für serielle Dekodieranwendungen, da sie die Erfassung von vielen Tausend Daten ermöglichen.

Die Oszilloskope des Modells PicoScope 2000B verfügen über einen Pufferspeicher von bis zu 128 Millionen Abtastwerten - ein Vielfaches dessen, was konkurrierende Oszilloskope auf PC-Basis bieten.

Die kostengünstigeren PicoScope 2000A-Modelle haben einen kleineren internen Speicher, nutzen aber bei Abtastraten von weniger als 1 MSa/s USB-Streaming und PC-Speicher, um einen Puffer mit 100 Millionen Abtastwerten bereitzustellen.

Alles drin

Bei den PicoScope Oszilloskopen sind Funktionen wie serielle Dekodierung, Maskengrenzprüfung, erweiterte Mathematikkanäle, segmentierter Speicher und ein Signalgenerator bereits im Preis enthalten.

Wellenformpuffer und -navigator

Haben Sie schon einmal eine Störung auf einer Wellenform entdeckt, aber bis Sie das Oszilloskop angehalten haben, ist sie verschwunden? Mit PicoScope müssen Sie sich keine Sorgen mehr über fehlende Störungen oder andere vorübergehende Ereignisse machen. PicoScope kann die letzten zehntausend Oszilloskop- oder Spektrum-Wellenformen in seinem Ringsignalpuffer speichern.

Der Pufferspeicher-Navigator bietet eine effiziente Möglichkeit zum Navigieren und Durchsuchen von Wellenformen und ermöglicht es Ihnen, die Zeit zurückzudrehen. Tools wie die Maskengrenzprüfung können auch dazu verwendet werden, jede Wellenform im Puffer nach Maskenverletzungen zu durchsuchen.

Digitale Triggerung

Die meisten digitalen Oszilloskope verwenden immer noch eine analoge Triggerarchitektur auf der Grundlage von Komparatoren. Dies führt zu Zeit- und Amplitudenfehlern, die sich nicht immer auskalibrieren lassen, und schränkt die Triggerempfindlichkeit bei hohen Bandbreiten oft ein.

1991 leistete Pico Pionierarbeit bei der Verwendung einer vollständig digitalen Triggerung unter Verwendung der tatsächlich digitalisierten Daten. Diese Technik reduziert Triggerfehler und ermöglicht es unseren Oszilloskopen, selbst bei voller Bandbreite auf kleinste Signale zu triggern. Triggerpegel und Hysterese können mit hoher Präzision und Auflösung eingestellt werden.

Die reduzierte Rearm-Verzögerung, die durch die digitale Triggerung ermöglicht wird, erlaubt zusammen mit dem segmentierten Speicher die Erfassung von Ereignissen, die in schneller Folge auftreten. Bei vielen PicoScope Oszilloskopen kann mit Rapid Triggering jede Mikrosekunde eine neue Wellenform erfasst werden, bis der Puffer voll ist.

Klein und handlich

Die Oszilloskope der PicoScope 2000-Serie sind klein, leicht und tragbar. Sie können es sogar in Ihre Hemdtasche stecken!

Auf dem Prüfstand spart ein PicoScope wertvollen Platz und ermöglicht es, das Oszilloskop direkt neben dem zu prüfenden Gerät zu platzieren.

Laptop-Benutzer profitieren sogar noch mehr: Da kein Netzteil erforderlich ist, können Sie ein Oszilloskop jetzt immer in Ihrer Laptoptasche mit sich führen. Perfekt für Ingenieure, die viel unterwegs sind.

FFT-Spektrumanalysator

In der Spektrumansicht wird die Amplitude über die Frequenz dargestellt, wodurch Details sichtbar werden, die in der Oszilloskopansicht sonst verborgen wären. Sie ist ideal, um Rauschen, Übersprechen oder Verzerrungen in Signalen zu erkennen.

Sie können mehrere Spektrumansichten neben Oszilloskopansichten derselben Daten anzeigen. Ein umfassender Satz automatischer Messungen im Frequenzbereich kann der Anzeige hinzugefügt werden, einschließlich THD, THD+N, SNR, SINAD und IMD. Ein Maskengrenzentest kann auf ein Spektrum angewendet werden, und Sie können sogar den AWG- und den Spektrummodus zusammen verwenden, um eine skalare Netzwerkanalyse durchzuführen.

Mit den PicoScope 2000B-Modellen können FFTs mit bis zu 1 Million Punkten in Millisekunden berechnet werden, was eine hervorragende Frequenzauflösung ermöglicht. Durch die Erhöhung der Anzahl der Punkte in einer FFT wird auch das Grundrauschen gesenkt, wodurch ansonsten verborgene Signale sichtbar werden.

Arbiträrwellenformgenerator (AWG) und Funktionsgenerator

Alle Oszilloskope der PicoScope 2000-Serie verfügen über einen eingebauten Funktionsgenerator und einen Arbiträrwellenformgenerator (AWG), die Signale auf einem BNC-Anschluss an der Vorderseite ausgeben.

Der Funktionsgenerator kann Sinus-, Rechteck-, Dreieck- und DC-Pegel-Wellenformen und viele weitere erzeugen, während der AWG es Ihnen ermöglicht, benutzerdefinierte Wellenformen aus Datendateien zu importieren oder sie mit dem integrierten grafischen AWG-Editor zu erstellen und zu ändern.

Neben Pegel-, Offset- und Frequenzsteuerungen ermöglichen erweiterte Optionen das Wobbeln über einen Frequenzbereich. In Kombination mit dem erweiterten Spektrummodus mit Optionen wie Peak-Hold, Mittelwertbildung und linearen/logarithmischen Achsen entsteht ein leistungsstarkes Werkzeug zum Testen von Verstärker- und Filterantworten.

Die PicoScope 2000B-Modelle verfügen über Trigger-Optionen, mit denen ein oder mehrere Zyklen einer Wellenform ausgegeben werden können, wenn verschiedene Bedingungen erfüllt sind, z. B. wenn das Oszilloskop getriggert wird oder ein Maskengrenzentest fehlschlägt.

Laden Sie neue Funktionen herunter oder schreiben Sie Ihre eigenen

Das Software Development Kit (SDK) ermöglicht es Ihnen, Ihre eigene Software zu schreiben und enthält Treiber für Microsoft Windows, Apple Mac (OS X) und Linux (einschließlich Raspberry Pi und BeagleBone).

Beispielcode zeigt, wie man Schnittstellen zu Softwarepaketen von Drittanbietern wie Microsoft Excel, National Instruments LabVIEW und MathWorks MATLAB herstellen kann.

Es gibt auch eine aktive Gemeinschaft von PicoScope-Benutzern, die Code und Anwendungen im Pico-Forum und im Abschnitt PicoApps auf der Website picotech.com austauschen.

Der auf den GitHub-Seiten von Pico Technology bereitgestellte Beispielcode zeigt, wie die Schnittstelle zu Softwarepaketen von Drittanbietern wie Microsoft Excel, National Instruments LabVIEW und MathWorks MATLAB sowie zu Programmiersprachen wie

C
C++
C#
Visual Basic .NET

Die Treiber unterstützen USB-Datenstreaming, einen Modus, der lückenlose, kontinuierliche Daten über USB direkt in den Arbeitsspeicher oder auf die Festplatte des PCs mit Raten von bis zu 156,25 MS/s für USB-3.0-Geräte überträgt. Die Erfassungsgröße ist nur durch den verfügbaren PC-Speicher begrenzt. Die Abtastraten im Streaming-Modus hängen von den PC-Spezifikationen, den Produktspezifikationen und der Anwendungsbelastung ab.

Mathematische Kanäle und Filter

Bei vielen Oszilloskopen bedeutet Wellenform-Mathematik nur einfache Berechnungen wie A + B. Bei einem PicoScope bedeutet sie viel, viel mehr.

Mit der PicoScope-Software können Sie einfache Funktionen wie Addition und Inversion auswählen oder den Gleichungseditor öffnen, um komplexe Funktionen mit Filtern (Tiefpass-, Hochpass-, Bandpass- und Bandsperrfilter), Trigonometrie, Exponentialen, Logarithmen, Statistiken, Integralen und Ableitungen zu erstellen.

Mit der Wellenform-Mathematik können Sie auch Live-Signale neben historischen Spitzenwerten, gemittelten oder gefilterten Wellenformen darstellen.

Sie können auch mathematische Kanäle verwenden, um neue Details in komplexen Signalen aufzudecken. Ein Beispiel wäre die grafische Darstellung des sich ändernden Tastverhältnisses oder der Frequenz Ihres Signals über die Zeit.

Zubehör, PicoScope 2000A/B

5 von 5 Artikel

Sortierung

TA051 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Durchgangsdämpfungsglied TA051 ist ein koaxialer Abschlusswiderstand mit BNC-Anschlüssen. Er ist nützlich für den Anschluss von Signalen aus 50 Ω-Quellen an Geräte mit 1 MΩ-Impedanz-Eingängen, wie z. B. bei Oszilloskopen.

TA384 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
TA384 ist eine Packung mit 5 starren Ersatzspitzen ausschließlich für TA375- und TA386-Tastköpfe. Schrauben Sie einfach die an dem Tastkopf angebrachte Spitze ab und setzen Sie eine neue Spitze ein.

TA385 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
TA385 ist eine Packung mit 5 gefederten Ersatzspitzen ausschließlich für TA375- und TA386-Tastköpfe. Schrauben Sie einfach die an dem Tastkopf angebrachte Spitze ab und setzen Sie eine neue Spitze ein.

Sonstiges — Schreiben Sie die erste Bewertung
ISO Kalibrierung für Oszilloskope (bis 100 MHz, bis 4 Kanäle). Durchgeführt von einem akkreditierten Kalibrierlabor nach der DIN EN ISO/IEC 17025:2018. Der Service beinhaltet ein detailliertes Kalibrierungszertifikat.

**Bitte beachten Sie die dreiwöchige Bearbeitungszeit – Neubestellungen verzögern sich entsprechend.**
