Beschreibung

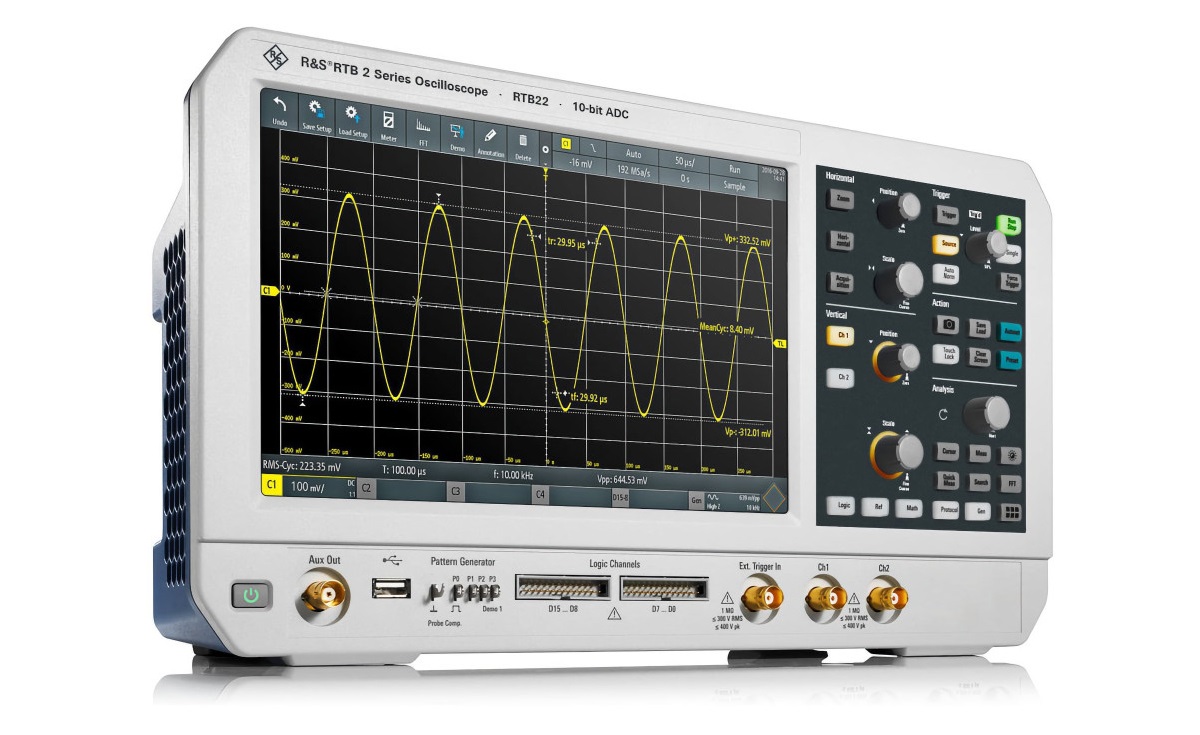

Das größte Display 25,7 cm (10,1") mit der höchsten Auflösung (1280 × 800 Pixel) in dieser Klasse, ein kapazitiver Touchscreen zum schnellen Navigieren in Popup-Menüs und eine Touchfunktion zum einfachen Einstellen der Skalierung, zum Zoomen oder Verschieben einer Signalform – alles funktioniert so, wie von Ihrem Smartphone gewohnt.

Der 10-bit-A/D-Wandler bietet gegenüber herkömmlichen 8-bit-A/D-Wandlern eine bis zu vierfache Verbesserung. Sie erhalten schärfere Messkurven mit mehr Signaldetails.

Auf jedem Kanal sind 10 Msample Speichertiefe verfügbar,wenn alle Kanäle aktiv sind. Im Interleaved-Modus sind sogar 20 Msample verfügbar. Das ist zehnmal mehr als vergleichbare Oszilloskope bieten und erfasst längere Signalsequenzen für bessere Analyseergebnisse.

Mit dem R&S® RTB22-100 erhalten Sie mehr als nur ein Oszilloskop. Es kann auch als Logikanalysator, Protokollanalysator, Signalformen- und Mustergenerator sowie Digitalvoltmeter fungieren. Spezielle Betriebsmodi für die Frequenzanalyse, Maskentests und Langzeiterfassung sind ebenfalls integriert. Die Fehlersuche in elektronischen Systemen aller Art gestaltet sich einfach und effektiv – und schützt so Ihre Investitionen zu einem äußerst attraktiven Preis.

Features	RTB22	RTB24
Kanäle	2	4
Bandbreite	70-300 MHz	70-300 MHz
Abtastrate	1,25 GSa/s pro Kanal 2,5 GSa/s interleaved	1,25 GSa/s pro Kanal 2x 2,5 GSa/s interleaved
Signalerfassungsrate	50.000 wfms/s	50.000 wfms/s
Speichertiefe	10 Mpts pro Kanal 20 Mpts interleaved	10 Mpts pro Kanal 2x 20 Mpts interleaved
Mustergenerator Standard
Logikanalysator Option

Weitere technische Daten der R&S® RTB 2 Serie finden Sie im RTB 2 Datenblatt.

RTB22 Bandbreiten (2 Kanäle)	Bandbreite	Logikanalysator
RTB22	70 MHz (aufrüstbar)	Option
RTB22-100	100 MHz (aufrüstbar)	Option
RTB22-200	200 MHz (aufrüstbar)	Option
RTB22-300	300 MHz	Option

RTB24 Bandbreiten (4 Kanäle)	Bandbreite	Logikanalysator
RTB24	70 MHz (aufrüstbar)	Option
RTB24-100	100 MHz (aufrüstbar)	Option
RTB24-200	200 MHz (aufrüstbar)	Option
RTB24-300	300 MHz	Option

Besondere Features

Oszilloskop

Mit einer Abtastrate von bis zu 2,5 Gsample/s und einer Speichertiefe von bis zu 20 Msample setzt das R&S® RTB22-100 Oszilloskop Maßstäbe in seiner Klasse. Dank einer Aktualisierungsrate von mehr als 50 000 Messkurven pro Sekunde erhalten Sie ein reaktionsschnelles Gerät, das zuverlässig Signalfehler aufspürt. Die enthaltenen Standardwerkzeuge liefern schnelle Ergebnisse, z.B. QuickMeas, Maskentests, FFT, Mathematik, Cursor und automatische Messungen einschließlich Statistiken.

Logikanalysator

Die Option R&S®RTB-B1 verwandelt das R&S® RTB22-100 in ein intuitiv bedienbares Mixed-Signal-Oszilloskop mit 16 zusätzlichen digitalen Kanälen. Das Oszilloskop erfasst und analysiert Signale analoger und digitaler Komponenten von Embedded Designs – und zwar synchron und zeitkorreliert. Beispielsweise kann die Verzögerung zwischen Eingang und Ausgang eines A/D-Wandlers einfach mit Cursor-Messungen ermittelt werden.

Protokollanalysator

Mit Hilfe von Protokollen wie I2C, SPI und CAN/LIN werden häufig Steuertelegramme zwischen integrierten Schaltungen übertragen. Das R&S® RTB22-100 bietet vielseitige Optionen zur protokollspezifischen Triggerung und Decodierung serieller Schnittstellen. Die selektive Aufzeichnung und Analyse relevanter Ereignisse und Daten ist möglich. Dank hardwarebasierter Implementierung sind ein flüssiger Betrieb und eine hohe Aktualisierungsrate selbst bei langen Aufzeichnungsvorgängen gewährleistet. Dies ist vorteilhaft, wenn mehrere paketierte Signale serieller Busse erfasst werden sollen.

Signalformen- und Mustergenerator

Der optionale R&S®RTB-B6 Signalformen- und Mustergenerator bis zu 50 Mbit/s ist hilfreich für Forschung und Lehre und zur Implementierung von Prototyp-Hardware. Neben gängigen Sinus-, Rechteck/Puls-, Rampen- und Rausch-Signalformen gibt er nutzerdefinierte Messkurven und 4-bit-Signalmuster aus. Signalformen und Muster können als CSV-Dateien importiert oder von Oszilloskop- Messkurven kopiert werden. Vor dem Abspielen kann der Anwender mittels Vorschau prüfen, ob ein Signal korrekt ist. Es können vordefinierte Pakete für z.B. I2C, SPI, UART und CAN/LIN verwendet werden.

Digitalvoltmeter

Das R&S® RTB22-100 besitzt ein dreistelliges Digitalvoltmeter (DVM) und einen sechsstelligen Frequenzzähler auf jedem Kanal, die simultane Messungen ermöglichen. Messfunktionen wie DC, AC+DCRMS und ACRMS sind im Lieferumfang enthalten.

Frequenzanalysemodus

Im Wechselspiel von Zeit- und Frequenzsignalen treten oft schwer zu lokalisierende Fehler auf. Die FFT-Funktion des R&S® RTB22-100 wird per Knopfdruck und einfach durch Eingabe von Mittenfrequenz und Span aktiviert. Dank der ausgezeichneten FFT-Fähigkeiten der R&S® RTB22-100 Oszilloskope können Signale mit bis zu 128k Punkten analysiert werden. Andere praktische Werkzeuge sind beispielsweise Cursor-Messungen und die Autoset-Funktion im Frequenzbereich.

Maskentest-Modus

Maskentests geben schnell darüber Aufschluss, ob ein Signal innerhalb definierter Toleranzgrenzen liegt. Sie bewerten die Qualität und Stabilität eines Messobjekts mittels statistischer Pass/Fail-Auswertungen. Signalanomalien und unerwartete Ergebnisse werden schnell erkannt. Bei Verletzung der Maske wird die Messung gestoppt. Bei jeder Verletzung kann eine Pulsausgabe am AUX-OUT Anschluss des R&S® RTB22-100 erzeugt werden. Diese Ausgabe kann im Messaufbau zur Triggerung von Aktionen verwendet werden.

History und segmentierter Speicher

Die History-Funktion der Option R&S®RTB-K15 erhöht den Speicher von 10 Msample auf 160 Msample. Anwender haben die Möglichkeit, durch frühere Aufzeichnungen zu scrollen und die Daten mit allen Werkzeugen des Oszilloskops wie Protokoll-Decodierung und Logikkanälen zu analysieren. Serielle Protokoll- oder Pulssequenzen werden nahezu lückenlos aufgezeichnet.

Video

R&S® RTB2000 – Video A/D-Wandler

Das R&S® RTB2000 Oszilloskop besitzt einen speziellen, von Rohde & Schwarz entwickelten 10-bit-Analog-/Digitalwandler, der gegenüber herkömmlichen 8-bit-A/D-Wandlern eine bis zu viermal bessere Performance liefert. Die höhere Auflösung resultiert in schärferen Messkurven mit mehr Signaldetails, die ansonsten nicht sichtbar wären.

R&S® RTB2000 – Video Speicher

Das R&S® RTB2000 bietet die beste Speichertiefe seiner Klasse: Es sind 10 Msample pro Kanal verfügbar, im Interleaved-Modus sogar 20 Msample. Dies ist zehnmal mehr als bei ähnlichen Oszilloskopen dieser Geräteklasse. Sie können so selbst bei hohen Abtastraten längere Aufzeichnungssequenzen erfassen.

R&S® RTB2000 – Video Touchscreen

Das R&S® RTB2000 besitzt einen kapazitiven 10,1'' Touchscreen mit einer hohen Auflösung von 1280 x 800 Pixeln. Navigieren Sie schnell durch Popup-Menüs und berühren Sie einfach den Bildschirm, um die Skalierung anzupassen, zu zoomen oder eine Messkurve zu verschieben – genau wie mit Ihrem Smartphone.

R&S® RTB2000 – Video FFT

Im Wechselspiel von Zeit- und Frequenzsignalen treten oft schwer zu lokalisierende Fehler auf. In das R&S® RTB2000 ist die Frequenzanalyse als Standardfunktion integriert. Sie wird per Knopfdruck und einfach durch Eingabe von Mittenfrequenz und Span aktiviert.

R&S® RTB2000 – Video Beschriftungswerkzeug

Mit dem R&S® RTB2000 können Sie Ihre Ergebnisse auf einfache Weise veröffentlichen. Das praktische und flexible Beschriftungswerkzeug unterstützt die Erstellung von Berichten. Screenshots oder Geräteeinstellungen können per Knopfdruck gespeichert werden.

R&S® RTB2000 – Video Logikanalysator

Verwandeln Sie jedes R&S® RTB2000 in ein intuitiv bedienbares Mixed-Signal-Oszilloskop mit 16 zusätzlichen digitalen Kanälen, indem Sie einfach die Option R&S® RTB-B1 aktivieren. Das Oszilloskop erfasst und analysiert Signale analoger und digitaler Komponenten von Embedded Designs – und zwar synchron und zeitkorreliert.

R&S® RTB2000 – Video Signalformen- und Mustergenerator

Der optionale Signalformen- und Mustergenerator R&S® RTB-B6 für das R&S® RTB2000 mit bis zu 50 Mbit/s ist hilfreich für Forschung und Lehre und zur Implementierung von Prototyp-Hardware. Neben den gängigen Sinus-, Rechteck-/Puls-, Rampen- und Rausch-Signalformen gibt er auch beliebige Messkurven und 4-bit-Signalmuster aus.

R&S® RTB2000 – Video Trigger- und Decodieroptionen

Mit Hilfe von Protokollen wie I2C, SPI und CAN/LIN werden häufig Steuertelegramme zwischen integrierten Schaltungen übertragen. Das R&S® RTB2000 bietet vielseitige Optionen zur protokollspezifischen Triggerung und Decodierung serieller Schnittstellen.
