Die Oszilloskope der Siglent SDS3000X HD Serie sind qualitativ hochwertige vierkanalige Speicheroszilloskope. Sie bieten eine Abtastrate von bis zu 4 GSa/s, einen 12 Bit A/D-Wandler und eine Bandbreite von bis zu 1 GHz sowie eine große Speichertiefe von bis zu 400 Mpts.
Das Siglent SDS3054X HD besitzt eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig.
Das 25,7 cm große Touch Display (1024x600 Pixel) ist sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung.
Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden. Das Siglent SDS3054X HD kann vor oder nach dem Kauf mit einem 50 MHz Arbiträr-Funktionsgenerator oder mit einem 16 Kanal Logik Analysator nachgerüstet werden.
| Features | SDS3000X HD |
|---|---|
| Kanäle | 4 |
| Bandbreite | 350 MHz - 1 GHz |
| Abtastrate | 1 Kanal mit 4 GSa/s 2 Kanäle mit je 2 GSa/s |
| Signalerfassungsrate | 200.000 wfms/s (890.000 wfms/s Sequenzmodus) |
| Speichertiefe | 1 Kanal mit 400 Mpts 2 Kanäle mit 200 Mpts 4 Kanäle mit 100 Mpts |
| SDS3000X HD | Bandbreite | Kanäle | Logikanalysator | Funktionsgenerator |
|---|---|---|---|---|
| SDS3034X HD | 350 MHz (aufrüstbar bis 1 GHz) | 4 | Option | Option |
| SDS3054X HD | 500 MHz (aufrüstbar bis 1 GHz) | 4 | Option | Option |
| SDS3104X HD | 1 GHz | 4 | Option | Option |
Weitere technische Daten der Siglent SDS3000X HD Serie finden Sie im SDS3000X HD Datenblatt.
Besondere Eigenschaften
12-Bit Hochaufllösung
Der 12-Bit A/D Wandler in Kombination mit der Zoomeigenschaft, zeigt Ihnen mehr Details und weniger Rauschen auf dem Signal.
Niedriges Rauschen

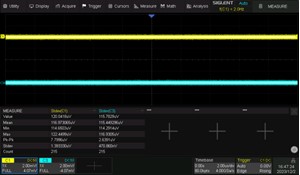

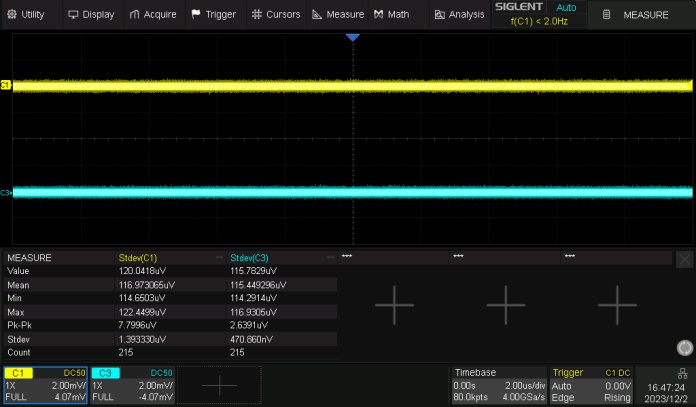

Niedriges Rauschlevel: Nur 70 µV RMS bei 200 MHz Bandbreite.
Bis zu 890.000 wfm/s Signalerfassungsrate
Mit einer Signalerfassungsrate von bis zu 200.000 wfm/s kann das Siglent SDS3054X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 890.000 wfm/s erreichen.
Bis zu 400 Mpts/Kanal Speichertiefe

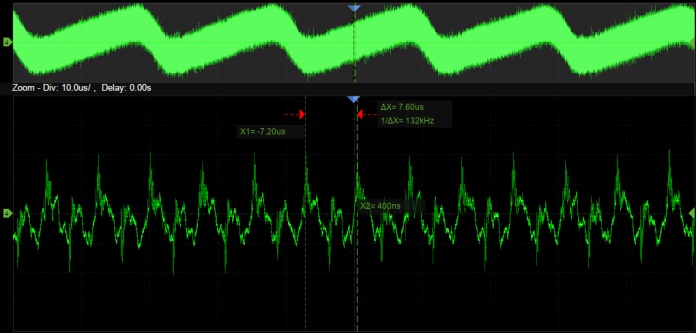

Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS3054X HD und einer Aufzeichnungslänge von bis zu 400 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich konzentrieren zu können.
Zonentrigger

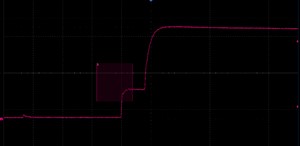

Das Siglent SDS3054X HD bietet eine Zonentrigger Funtion, für erweiterte Triggerung.
Messung aller relevanten Parameter und Parameterstatistiken
Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.
Erweiterte Mathematikfunktionen

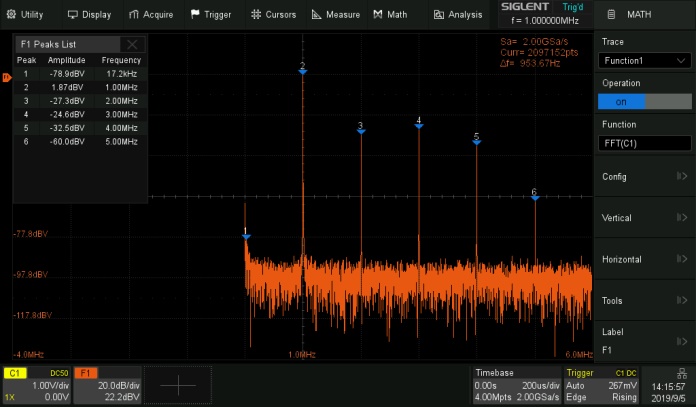

Hardwarebeschleunigte FFT bis zu 4 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.
History Modus
Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.
Sequenzmodus

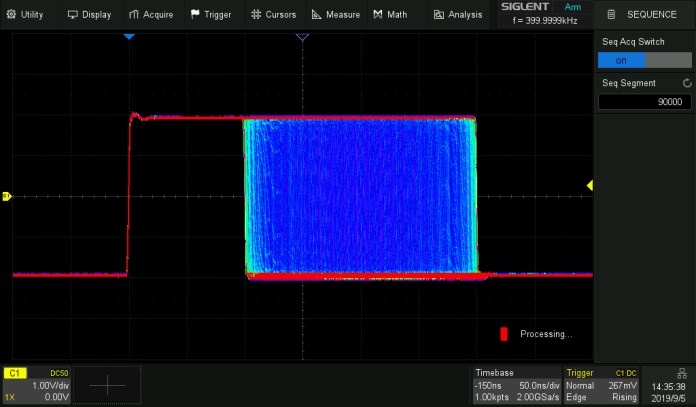

Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 1,12 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.
Suchen und navigieren

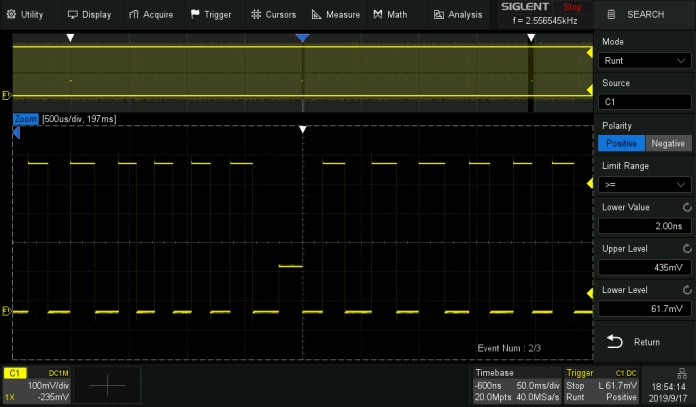

Mit dem Siglent SDS3054X HD können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).
Serielle Busdekodierung

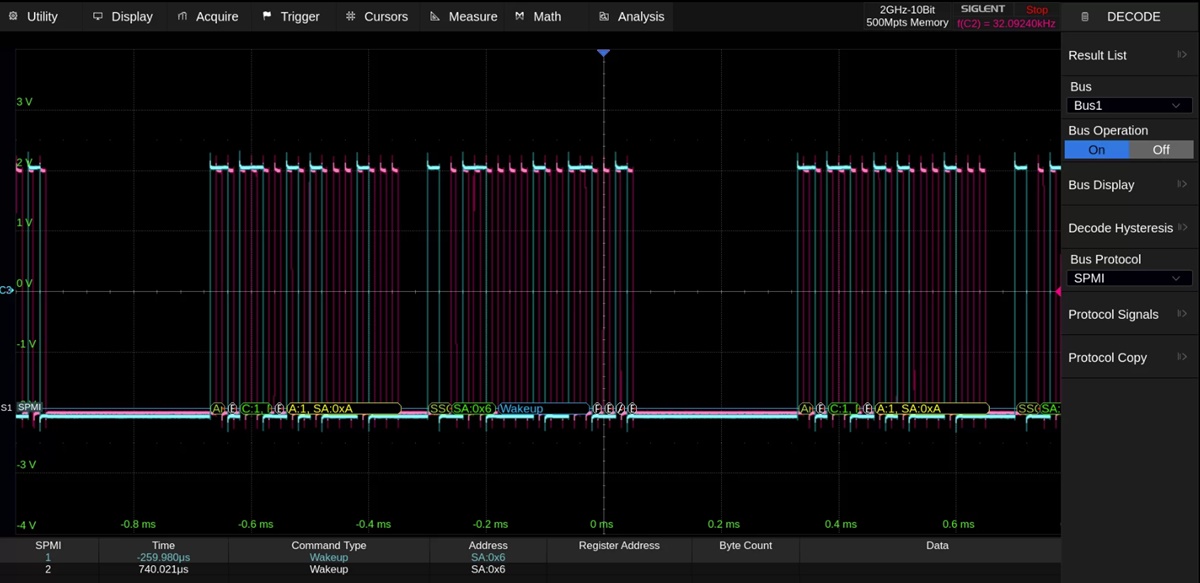

Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC42.
Hardwarebasierender High Speed Maskentest
Das Siglent SDS3054X HD verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 28.000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.
Maskeneditor
Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.
Poweranalyse
Die Option Poweranalyse bietet eine vollständige Palette von Leistungsmessungen und -analysen, wodurch die Effizienz der Messung beim Schalten von Netzteilen und bei der Entwicklung von Leistungsgeräten verbessert werde kann.
Externer 25 MHz Funktionsgenerator SAG1021I
Externer Funktionsgenerator (Hardware-Option), der Wellenformen mit einer Frequenz von bis zu 25 MHz und einer Amplitude von +- 3 V ausgeben kann. Es werden sechs grundlegende, vordefinierter und benutzerdefinierte Wellenformen unterstützt.
