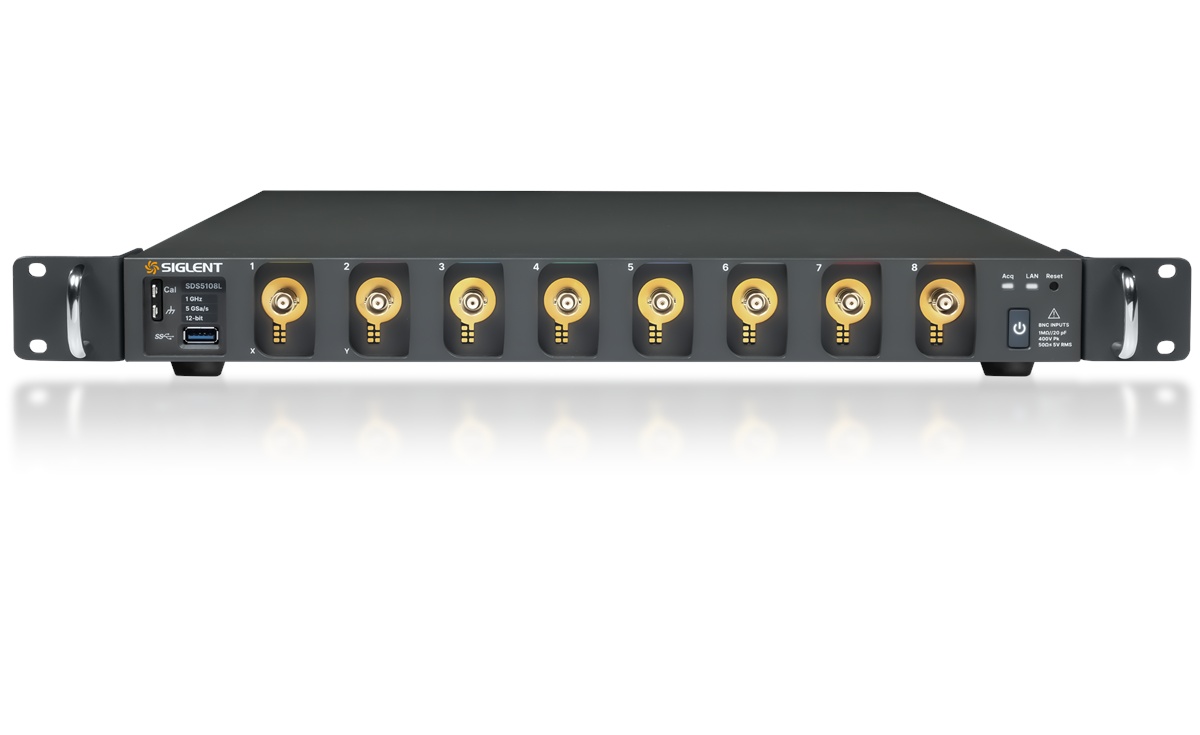

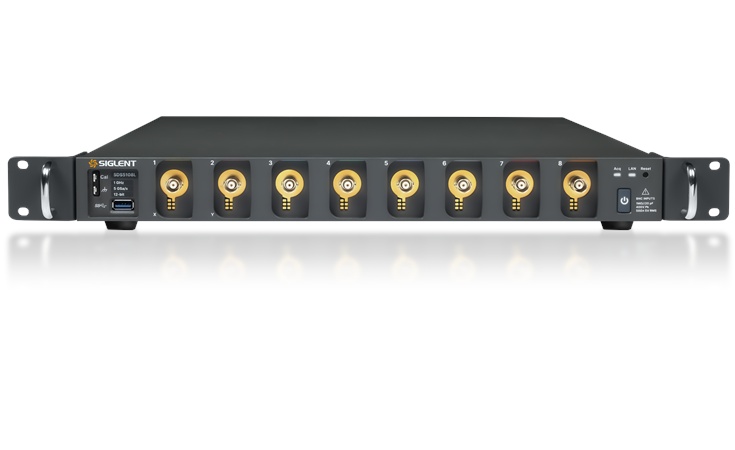

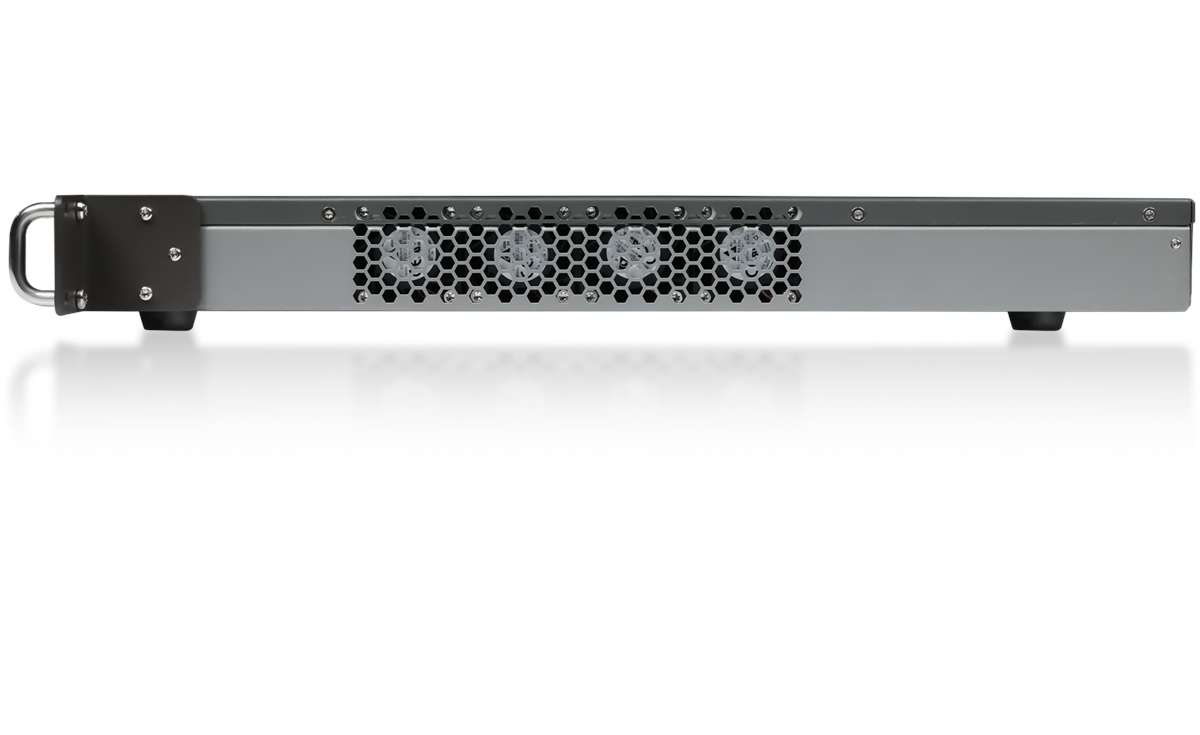

Die Oszilloskope der Siglent SDS5000L Serie sind qualitativ hochwertige Speicheroszilloskope mit 8 Kanälen ohne eigenen Bildschirm. Sie bieten eine Abtastrate von bis zu 5 GSa/s, haben einen 12 Bit A/D-Wandlerund eine Bandbreite von bis zu 1 GHz, sowie eine große Speichertiefe von bis zu 2,5 Gpts.

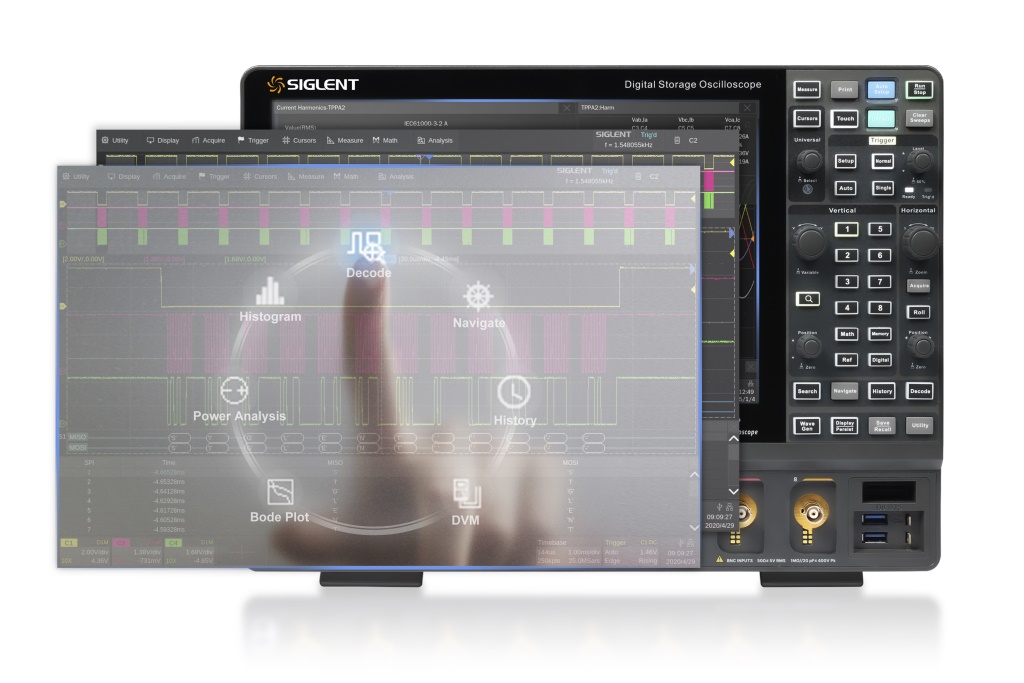

Das Siglent SDS5108L besitzt eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv und mehrsprachig.
Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig auf einem externen Display angezeigt werden.
Das Siglent SDS5108L kann mit einem externen Arbiträr-Funktionsgenerator oder mit einem 16 Kanal Logik Analysator erweitert werden.
Dekoder für I2C, SPI, UART, CAN, LIN sind bereits enthalten, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429, USB2.0 können per Software-Lizenz nachgerüstet werden.
Allgemeine Merkmale
| Features | SDS5000L |
|---|---|
| Kanäle | 8 plus 16 digitale Kanäle (optional) |
| Bandbreite | 350 MHz / 500 MHz / 1 GHz (außer dem Modell mit 1 GHz nachträglich aufrüstbar) |
| Abtastrate | 5 GSa/s (Viertelkanal-/Halbkanalmodus) 2,5 GSa/s (Vollkanalmodus) |
| Signalerfassungsrate | Normalmodus: Bis zu 160.000 wfm/s (Sequenzmodus: Bis zu 650.000 wfm/s) |
| Speichertiefe | 2,5 Gpts/Ch (Viertelkanalmodus) 1 Gpts/Ch (Halbkanalmodus) 500 Mpts/Ch (Vollkanalmodus) |
Modellübersicht
| SDS5000L | Bandbreite | Kanäle | Logikanalysator | Funktionsgenerator |
|---|---|---|---|---|
| SDS5038L | 350 MHz (aufrüstbar bis 1 GHz) | 8 | Option | Extern |
| SDS5058L | 500 MHz (aufrüstbar bis 1 GHz) | 8 | Option | Extern |
| SDS5108L | 1 GHz | 8 | Option | Extern |
Weitere technische Daten der Siglent SDS5000X HD Serie finden Sie im SDS5000X HD Datenblatt.
Besondere Eigenschaften

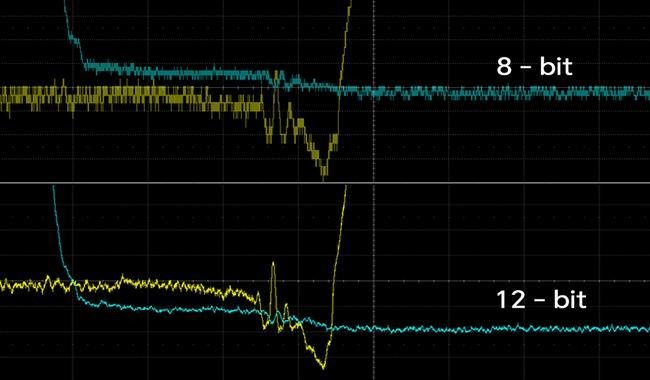

12-Bit Hochaufllösung
Der 12-Bit A/D Wandler Ihnen mehr Details und weniger Rauschen auf dem Signal.

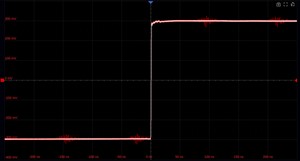

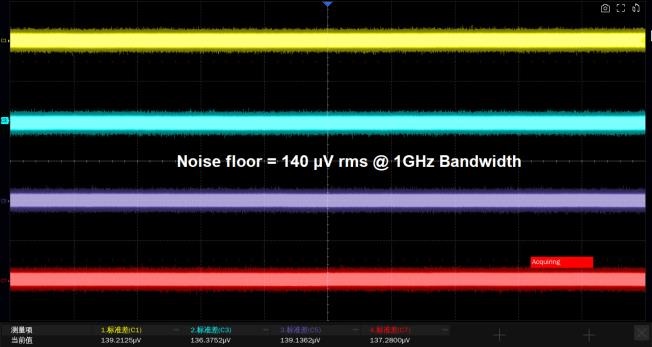

Niedriges Rauschen
Niedriges Rauschlevel: Nur 140 µV RMS bei 1 GHz Bandbreite.

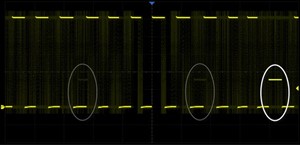

Bis zu 160.000 wfm/s Signalerfassungsrate
Mit einer Signalerfassungsrate von bis zu 160.000 wfm/s kann das Siglent SDS5034X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 650.000 wfm/s erreichen.

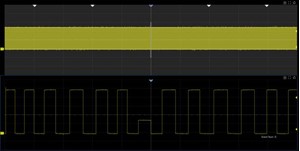

Bis zu 400 Mpts/Kanal Speichertiefe
Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS5034X HD und einer Aufzeichnungslänge von bis zu 2,5 Gpts können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich zu konzentrieren.

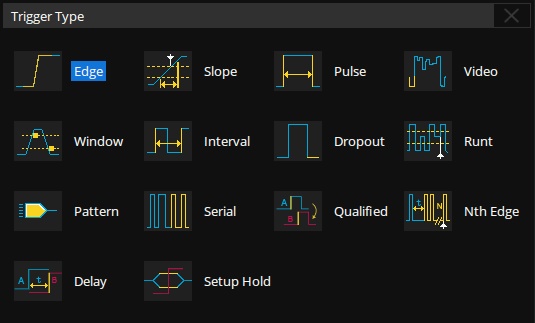

Multi-Trigger
Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und serielle Trigger
Zonentrigger
Zone Trigger ist für erweiterte Triggerung verfügbar. Kombinieren Sie die räumliche Triggerung mit gängigen Triggermodi, um Signale von Interesse zu isolieren
Messung aller relevanten Parameter und Parameterstatistiken
Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

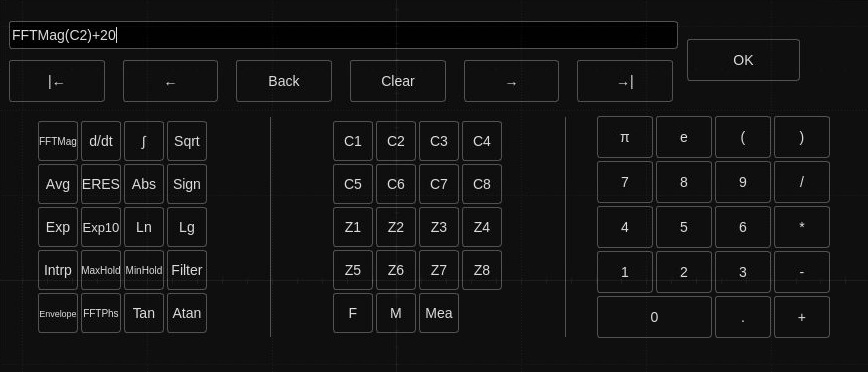

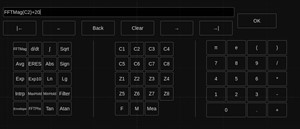

Erweiterte Mathematikfunktionen
Zusätzlich zu den traditionellen Operationen (+, -, X, /) werden FFT, Filter, Integral, Differential, Quadratwurzel und mehr unterstützt. Für komplexere Operationen steht ein Formeleditor zur Verfügung. 8 mathematische Spuren sind verfügbar.

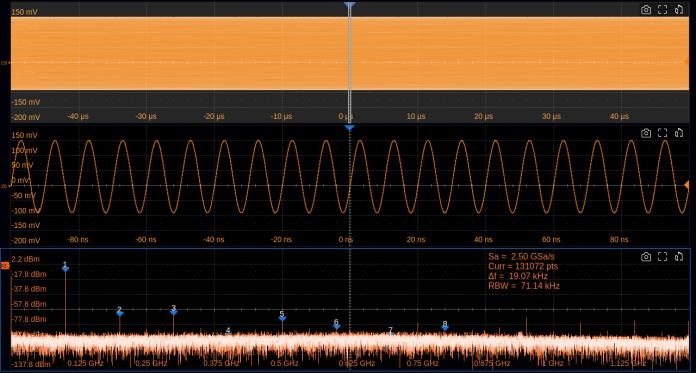

Deep Memory FFT
Die FFT unterstützt einen Betrieb mit bis zu 8 Mpts. Dies bietet eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass an unterschiedliche Anforderungen der Spektrumsmessung angepasst werden kann. Drei Modi (Normal, Average und Max hold) erfüllen unterschiedliche Anforderungen an die Beobachtung des Leistungsspektrums. Die automatische Erkennung von Spitzenwerten und Marker werden unterstützt.

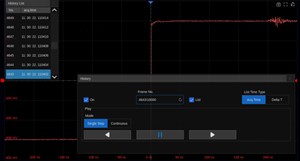

History Modus
Die Historienfunktion kann bis zu 170.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, so dass der Kunde die Verlaufswellenformen jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den interessierenden Bereich mithilfe der Cursor oder Messungen schnell zu lokalisieren. Die fehlgeschlagenen Frames des Maskentests können als Historie gespeichert werden.
Sequenzmodus
Die segmentierte Speichererfassung speichert die Wellenform in mehreren Speichersegmenten (bis zu 170.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeit Informationen. Das Intervall zwischen den Segmenten kann so klein sein wie 1,5 μs. Alle Segmente können mit der Funktion History wiedergegeben werden.

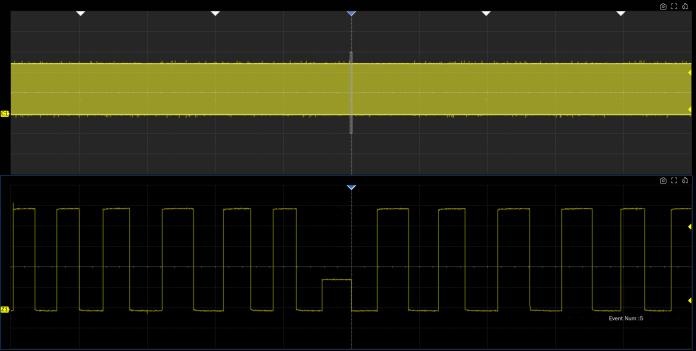

Suchen und navigieren
Das Oszilloskop kann vom Benutzer festgelegte Ereignisse in einem Rahmen auf der Basis von Hardware suchen. Ereignisse, die durch die Suche markiert wurden, können unter mit Navigate automatisch aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Verlaufsrahmen navigieren.

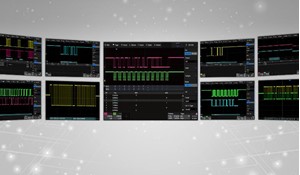

Serielle Busdekodierung
Anzeige der dekodierten Zeichen über die Ereignisliste. Bus Protokollinformationen können schnell und intuitiv in tabellarischer Form angezeigt werden. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429 werden unterstützt

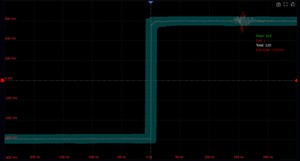

Hardwarebasierender High Speed Maskentest
Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass/Fail-Entscheidungen pro Sekunde trifft. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Maskenvergleiche durchzuführen, wodurch es sich für die Langzeitüberwachung von Signalen oder die Prüfung von automatisierten Produktionslinien eignet.
Maskeneditor
Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.

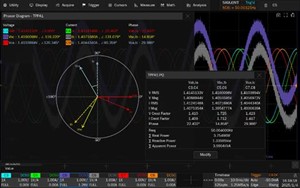

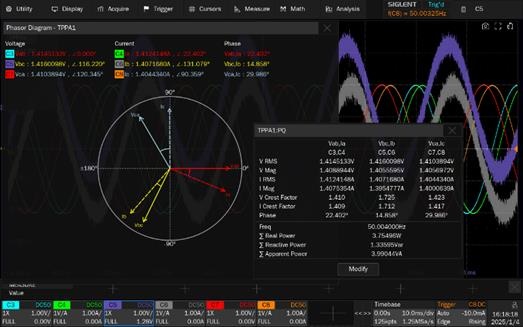

Poweranalyse (optional)
Die Optionen Power Analysis und TPPA (3-Phasen-Leistungsanalyse) bieten ein komplettes Paket von Leistungsmessungen und Analysen, die die Messeffizienz bei Schaltnetzteilen und der Entwicklung von Leistungsgeräten erheblich verbessern. Durch die Kombination der TPPA-Option mit dem 6/8-Kanal-Oszilloskop, den hochohmigen Spannungsdifferenzialsonden und Stromsonden bieten wir eine Komplettlösung für die 3-Phasen-Leistungsanalyse

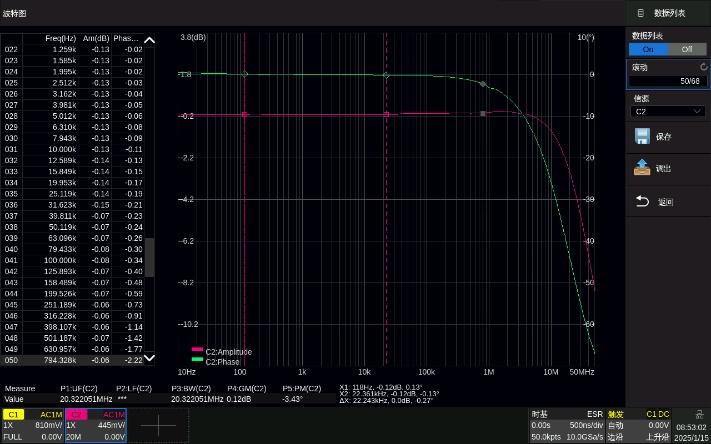

Bode Plot
Das Oszilloskop kann das separate USB-AWG-Modul von SIGLENT oder einen eigenständigen SIGLENT SDG-Generator ansteuern, um den Amplituden- und Phasenfrequenzgang des Messobjekts zu scannen und die Daten als Bode-Plot anzuzeigen. Dies macht es möglich, in einigen Anwendungen teure Netzwerkanalysatoren zu ersetzen.
Besondere Eigenschaften
12-Bit Hochaufllösung
Der 12-Bit A/D Wandler Ihnen mehr Details und weniger Rauschen auf dem Signal. Niedriges Rauschen
Niedriges Rauschlevel: Nur 140 µV RMS bei 1 GHz Bandbreite. Bis zu 160.000 wfm/s Signalerfassungsrate
Mit einer Signalerfassungsrate von bis zu 160.000 wfm/s kann das Siglent SDS5034X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 650.000 wfm/s erreichen.
Bis zu 400 Mpts/Kanal Speichertiefe
Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS5034X HD und einer Aufzeichnungslänge von bis zu 2,5 Gpts können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich zu konzentrieren.
Multi-Trigger
Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und serielle Trigger Zonentrigger
Zone Trigger ist für erweiterte Triggerung verfügbar. Kombinieren Sie die räumliche Triggerung mit gängigen Triggermodi, um Signale von Interesse zu isolieren Messung aller relevanten Parameter und Parameterstatistiken
Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt. Erweiterte Mathematikfunktionen
Zusätzlich zu den traditionellen Operationen (+, -, X, /) werden FFT, Filter, Integral, Differential, Quadratwurzel und mehr unterstützt. Für komplexere Operationen steht ein Formeleditor zur Verfügung. 8 mathematische Spuren sind verfügbar. Deep Memory FFT
Die FFT unterstützt einen Betrieb mit bis zu 8 Mpts. Dies bietet eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass an unterschiedliche Anforderungen der Spektrumsmessung angepasst werden kann. Drei Modi (Normal, Average und Max hold) erfüllen unterschiedliche Anforderungen an die Beobachtung des Leistungsspektrums. Die automatische Erkennung von Spitzenwerten und Marker werden unterstützt. History Modus
Die Historienfunktion kann bis zu 170.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, so dass der Kunde die Verlaufswellenformen jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den interessierenden Bereich mithilfe der Cursor oder Messungen schnell zu lokalisieren. Die fehlgeschlagenen Frames des Maskentests können als Historie gespeichert werden.
Sequenzmodus
Die segmentierte Speichererfassung speichert die Wellenform in mehreren Speichersegmenten (bis zu 170.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeit Informationen. Das Intervall zwischen den Segmenten kann so klein sein wie 1,5 μs. Alle Segmente können mit der Funktion History wiedergegeben werden. Suchen und navigieren
Das Oszilloskop kann vom Benutzer festgelegte Ereignisse in einem Rahmen auf der Basis von Hardware suchen. Ereignisse, die durch die Suche markiert wurden, können unter mit Navigate automatisch aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Verlaufsrahmen navigieren.
Serielle Busdekodierung
Anzeige der dekodierten Zeichen über die Ereignisliste. Bus Protokollinformationen können schnell und intuitiv in tabellarischer Form angezeigt werden. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429 werden unterstützt Hardwarebasierender High Speed Maskentest
Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass/Fail-Entscheidungen pro Sekunde trifft. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Maskenvergleiche durchzuführen, wodurch es sich für die Langzeitüberwachung von Signalen oder die Prüfung von automatisierten Produktionslinien eignet. Maskeneditor
Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken. Poweranalyse (optional)
Die Optionen Power Analysis und TPPA (3-Phasen-Leistungsanalyse) bieten ein komplettes Paket von Leistungsmessungen und Analysen, die die Messeffizienz bei Schaltnetzteilen und der Entwicklung von Leistungsgeräten erheblich verbessern. Durch die Kombination der TPPA-Option mit dem 6/8-Kanal-Oszilloskop, den hochohmigen Spannungsdifferenzialsonden und Stromsonden bieten wir eine Komplettlösung für die 3-Phasen-Leistungsanalyse Bode Plot
Das Oszilloskop kann das separate USB-AWG-Modul von SIGLENT oder einen eigenständigen SIGLENT SDG-Generator ansteuern, um den Amplituden- und Phasenfrequenzgang des Messobjekts zu scannen und die Daten als Bode-Plot anzuzeigen. Dies macht es möglich, in einigen Anwendungen teure Netzwerkanalysatoren zu ersetzen.
Downloads
Datenblatt
SDS5000X HD/SDS5000L Datenblatt
Sprache: Englisch
Version: EN01A
Dateigröße: 2.06 MiB
Erscheinungsdatum: 20.05.2025
