Innovative Tools. Exzellenter Service.
Die Handheld-Oszilloskope der Siglent SHS-X Serie sind qualitativ hochwertige zweikanalige Speicheroszilloskope. Sie zeichen sich besonders durch ihre Mobilität, einer Abtastrate von bis zu 1 GSa/s, einer Bandbreite von bis zu 200 MHz sowie einer Speichertiefe von 12 Mpts aus.
Die Siglent Oszilloskope besitzen eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet.
Die SHS800X-Serie verfügt über zwei nicht isolierte Scope-Kanäle und einen isolierten Multimeter-Kanal.
Die SHS1000X-Serie bietet eine vollständige Isolierung zwischen den beiden Oszilloskopkanälen, einem Multimeterkanal, dem Netzteil und dem USB-Host-/Geräteanschluss. Die vollständige Isolierung macht es ideal für Labor- und Schwebesignalmessungen, da sie das Risiko von versehentlichen Kurzschlüssen reduziert.
Der maximale Spannungseingang für die analogen Kanäle beträgt CATIII 600 Vrms, CATII 1000 Vrms. Und der maximale Eingang für das Multimeter beträgt CATIII 600 Vrms, CATII 1000 Vrms.
Die Siglent SHS1102X verfügen über mehrere leistungsstarke Trigger-Modi, einschließlich serieller Bustriggerung sowie freier Dekodierung für IIC, SPI, UART, CAN, LIN-Bustypen. Die Siglent SHS1102X umfassen auch die Aufzeichnung von Verlaufswellenformen und die sequenzielle Triggerung, die eine erweiterte Wellenformaufzeichnung und -analyse ermöglichen.
Eine weitere leistungsstarke Ergänzung ist die neue 1-Millionen-Punkte-FFT-Mathematikfunktion, die dem SHS eine sehr hohe Frequenzauflösung bei der Beobachtung von Signalspektren verleiht. Die Siglent SHS1102X verfügen über eingebaute Abtast- und Messwertschreiber. Der Probenschreiber kann eine maximale Abtastrate von 25 kSa/s erreichen und bis zu 22 Stunden lang aufzeichnen.
Das Siglent SHS1102X enthält ein vom Oszilloskop isoliertes Digitalmultimeter mit 6000 Zählern, das Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Kapazität, Dioden und Durchgang, Kapazität, Dioden und Kontinuität messen kann.
Ein wiederaufladbarer 6900-mAh-Lithium-Akku ermöglicht eine Laufleistung von bis zu 5,5 Stunden (4 Stunden SHS1000X).
Die Handheld-Oszilloskope verfügen über ein versiegeltes, staub- und tropfwassergeschütztes IP51-Gehäuse und wurden gemäß IEC60529 getestet, um die Robustheit zu gewährleisten, die für den Einsatz in rauen Umgebungen erforderlich ist. Eine gummierte Oberfläche mit großen Tasten erleichtert die Verwendung auch in schwierigen Umgebungen.
| Eigenschaften | SHS800X | SHS1000X |
|---|---|---|
| Kanäle | 2 | 2 |
| Bandbreite | 100 MHz - 200 MHz | 100 MHz - 200 MHz |
| Abtastrate | 1 Kanal mit 1 GSa/s 2 Kanäle mit jeweils 500 MSa/s | 1 Kanal mit 1 GSa/s 2 Kanäle mit jeweils 500 MSa/s |
| Signalerfassungsrate | 400.000 wfms/s (Sequenzmodus) | 400.000 wfms/s (Sequenzmodus) |
| Speichertiefe | 1 Kanal mit 12 Mpts 2 Kanäle mit 6 Mpts | 1 Kanal mit 12 Mpts 2 Kanäle mit 6 Mpts |
| Max Eingangsspannung (Oszilloskop) | CAT II 300 Vrms zwischen BNC Signal und Erde CAT II 30 Vrms zwischen BNC GND und Erde CAT II 300 Vrms zwischen BNC Signal und BNC GND | CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC Signal und Erde CAT III 600 Vrms, CAT II 1000 Vrms zwischen BNC GND und Erde CAT III 300 Vrms zwischen BNC Signal und BNC GND |
| Max Eingangsspannung (Multimeter) | CAT III 300 Vrms, CAT II 600 Vrms | CAT III 600 Vrms, CAT II 1000 Vrms |
| Isolierte Kanäle |
| SHS-X | Bandbreite | Kanäle | Isolierte Kanäle |
|---|---|---|---|
| SHS810X | 100 MHz | 2 | |
| SHS820X | 200 MHz | 2 | |
| SHS1102X | 100 MHz | 2 | |
| SHS1202X | 200 MHz | 2 |
Weitere technische Daten der Siglent SHS-X Serie finden Sie im SHS-X Datenblatt.
Aufzeichnungslänge von bis zu 12 Mpts
Mit hardwarebasierten Zoom-Technologien und einer maximalen Aufnahmelänge von bis zu 12 Mpts können die Benutzer Oversamples verwenden, um längere Zeiträume mit höherer Auflösung zu erfassen und die Zoom-Funktion zu nutzen, um mehr Details innerhalb jedes Signals zu sehen.

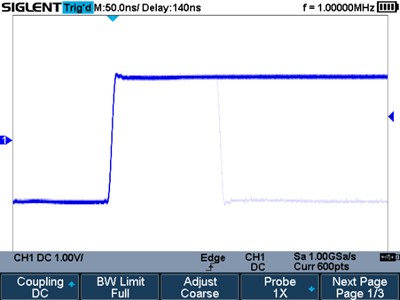

Bis zu 400.000 wfm/s Signalerfassungsrate
Mit einer Wellenform-Erfassungsrate von bis zu 400.000 Wfm/s (Sequenzmodus) kann das Oszilloskop problemlos ungewöhnliche oder unwahrscheinliche Events erfassen.
256-stufige Intensitätsabstufung und Farbtemperaturanzeige
Die Farbtemperaturanzeige ähnelt der intensitätsabgestuften Kurvenfunktion, aber das Auftreten der Kurve wird durch unterschiedliche Farben (Farb-"Temperatur") dargestellt. Rote Farben stehen für Ereignisse, die häufiger auftreten, während Blau zur Markierung von Punkten verwendet wird, die weniger häufig auftreten.
Serielle Dekodierungsfunktionen
Der Siglent SHS1102X zeigt die Dekodierungen über die Ereignisliste an. Busprotokoll-Informationen können schnell und intuitiv in einem Tabellenformat angezeigt werden.

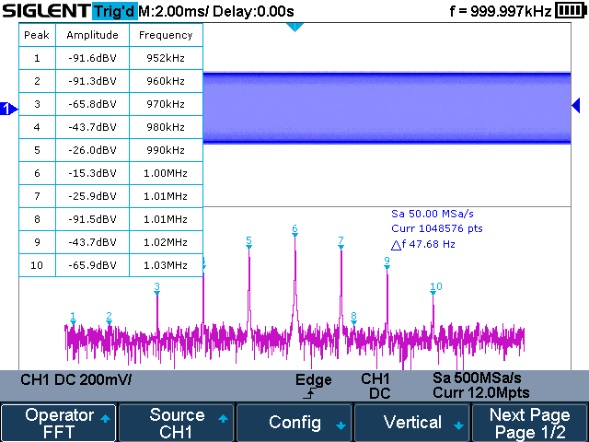

1M Punkte für die Berechnung der FFT
Der neue mathematische Co-Prozessor ermöglicht die FFT-Analyse eingehender Signale mit bis zu 1 Mio. Abtastwerten pro Wellenform. Dies ermöglicht eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass sie sich an unterschiedliche Anforderungen der Spektrumsmessung anpassen kann.

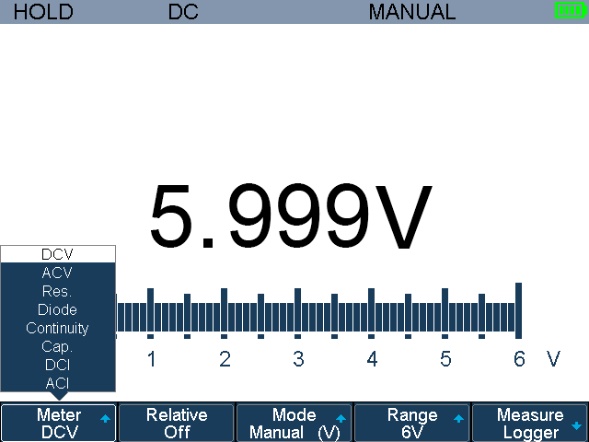

Digital-Multimeter mit 6000 Zählern
Digitales Multimeter mit 6000 Zählern und den Funktionen DCV, ACV (Echteffektivwert), DCI, ACI, Diode, Widerstand, Kapazität und Kontinuität.
Sample Logger
Der Sample Logger ist der Modus, in dem die Sample über einen längeren Zeitraum aufgezeichnet werden. Wenn viele Abtastpunkte protokolliert werden müssen, werden sie in Echtzeit im internen Flash-Speicher oder auf einer externen Festplatte gespeichert. Nach Beendigung der Aufzeichnung kann der Benutzer die Abtastpunkte auf dem Oszilloskop abrufen oder die gespeicherten Daten auf dem Computer analysieren.
Messwerte Logger
Der Messwerte Logger protokolliert Messwerte über einen längeren Zeitraum. Die Menge an Messdaten ist zu klein, um diese schnell zu verarbeiten. Aus diesem Grund, werden die Daten im Speicher protokolliert. Nach Beendigung der Aufzeichnung können die Daten im internen Flash-Speicher oder auf einer externen U-Disk gespeichert werden.
Netzteilbetrieb
Der Siglent SHS1102X unterstützt die Stromversorgung über einen Adapter oder über einen Akku. Nach dem Anschluss des Adapters geht der Akku in den Lademodus über. Der Adapter liefert einen maximalen Ausgangsstrom von 4 A.

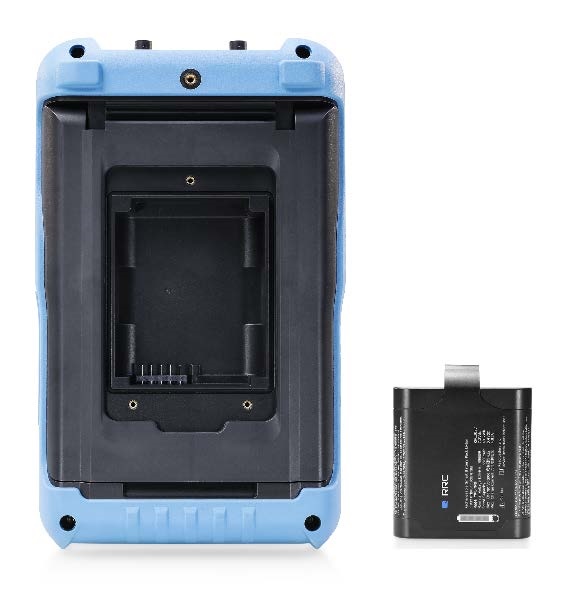

Akkubetrieb
Der Siglent SHS1102X verwendet ein UL2054-zertifiziertes Lithium-Batteriepaket. Die Batteriekapazität von 6900 mAh garantiert einen Langzeitbetrieb ohne externe Stromversorgung von bis zu 5,5 Stunden (SHS800X) und 4 Stunden (SHS1000X). Der Akku unterstützt ein externes Ladegerät.
