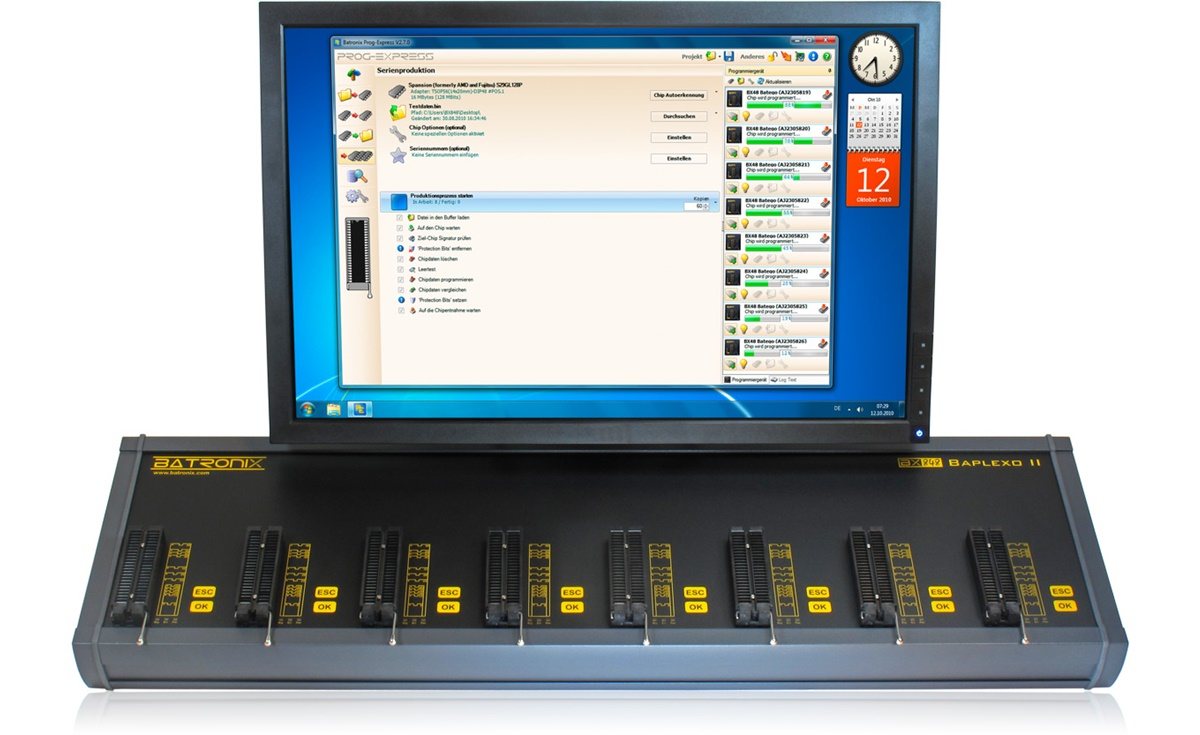

Batronix BX848 Baplexo II Set

Die Batronix BX448 und BX848 sind extrem schnelle, zuverlässige und einfach zu bedienende Universal Gang Programmiergeräte. Basierend auf der neuesten Batego Technologie bieten diese Geräte Chip Datenraten von bis zu 50 Mb/s pro Sockel. Alle Sockel werden asynchron und unabhängig angesteuert, so dass die Programmierung in jedem Sockel sofort starten kann, sobald ein neuer Chip eingesetzt wurde.

Die BX448 und BX848 sind echte Stand-Alone Programmiergeräte, die mit dem eingebauten “embedded PC” und dem 19” TFT Bildschirm ein schnelles und komfortables Arbeiten ermöglichen. Windows 7 und Prog-Express sind vorinstalliert und die Geräte können sofort zur Produktion eingesetzt werden.

Durch die 1 GBit Ethernet Schnittstelle können die Geräte einfach ins Firmennetzwerk eingebunden werden. Projekt- und Datendateien sind so problemlos über das Netzwerk aktualisierbar. Zur Datenspeicherung ist eine 256 GB HDD eingebaut, die reichlich Platz für Ihre Projekt- und Datendateien bieten.

Die neue Batronix Batego Pintreiber Technologie erlaubt bereits die Unterstützung kommender IC Generationen mit extrem niedrigen Versorgungsspannungen gemäß JEDEC Norm JESD8-14A.01. Chips dieser Norm müssen mit Versorgungsspannungen von 1,0 Volt bei einer Toleranz von maximal 100 mV gespeist werden.

Dabei werden durch den Einsatz optimierter Algorithmen und Mikrocontroller gesteuerter Programmierzeiten die Chips mit einem Höchstmaß an Qualität und Reproduzierbarkeit programmiert. Alle im DIP/DIL Gehäuse unterstützten Chips können direkt programmiert werden und für spezielle Gehäuseformen wie z.B. PLCC, SOP, TSOP und QFP sind passende Adapter erhältlich.

Unterstützte Bauteile	BX448 Baplexo I / BX848 Baplexo II
uralte NMOS EPROM (VPP > 15 V)
NMOS EPROM (VPP <= 15 V)
EPROM (27, 27C, 87, ...)
EEPROM (28C, 28HC, ...)
NV-RAM, Timekeeper (48, DS12, ...)
FLASH (27E, 27SF, 28F, 28SF, 29C, 29F, ...)
LPC, FWH, Firmware Hubs (39, 49, ...)
Serielle EEPROMs (24, 25, 45, 93, 95, ...)
16 Bit EPROM, FLASH
PLD, SPLD, EPLD, GAL, PALCE
Mikrocontroller, MCU, PIC
NAND Flash
Chipeinbindung auf Kundenwunsch	Kostenlos per Software Update
Derzeit unterstützte Chipvarianten Datum letztes Update (Tag.Monat.Jahr)	42990 06.10.2016
Erwartete Anzahl unterstützter Chipvarianten in den kommenden 6-12 Monaten	> 50000
Komplette Liste als PDF-Datei

Hardware

Für die Pinansteuerung wurde ein komplett neuer Chip von Batronix entwickelt. Dieser Pintreiber ASIC erreicht eine zuvor nicht denkbare Leistungsfähigkeit und Flexibilität.

Die BX48, BX448 / BX848 unterstützen als einzige Programmiergeräte der Welt ICs mit extrem niedriger Versorgungsspannungen gemäß JEDEC Norm JESD8-14A.01. Chips dieser Norm müssen mit Versorgungsspannungen von 1,0 Volt bei einer Toleranz von maximal 100 mV gespeist werden.

Jeder einzelne der 48 Pins lässt sich flexibel und unabhängig verwenden:

• Vier Versorgungsspannungen und Programmierspannungen ab 0,9 V mit 10 mV Auflösung!
• Logik-Ausgang
• Logik-Eingang
• Serielle Hochgeschwindigkeitsleitungen
• Analog Eingang (AD Messung mit 10 mV Auflösung!)
• Analog Ausgang (DA Spannungsausgabe mit 10 mV Auflösung!)
• Sechs schaltbare Pullup+Pulldown Widerstände auf VPP, VCC und GND
• Einstellbare Taktrate bis 24,5 MHz
• Ground

Software

Alle Batronix BX Programmiergeräte werden mit der Prog-Express Software geliefert. Die Prog-Express Software ist die wohl modernste und professionellste Programmiergerätesoftware, die derzeit erhältlich ist.

Alle Updates und nachfolgende Versionen sind kostenlos und können jederzeit in aktuellster Version von unserer Website herunter geladen werden. Damit sind die Batronix Programmiergeräte auch nach Jahren immer auf dem neuesten Stand.

Die komplette Beschreibung der Software finden Sie auf der separaten Prog-Express Seite.

Videopräsentation

In einer Videopräsentation möchten wir Ihnen die einfache Bedienbarkeit der Prog-Express Software und der Batronix USB Eprom Brenner demonstrieren. In nur ca. 5 Minuten werden wir einen Chip mit den Datei einer Datei programmieren, einen bestehenden Chip kopieren, einen weiteren Chip auslesen, 20 Chips im Serienproduktionsmodus programmieren sowie Ihnen den integrierten Chip-Browser, den Seriennummerngenerator und den Hex-Editor vorstellen.

Qualität "Made in Germany"

Wir sind von der hochwertigen Qualität unserer Programmiergeräte überzeugt und geben Ihnen fünf Jahre volle Garantie darauf. Weiterhin können Sie in einer Testphase von 30 Tagen das Gerät in Ruhe ausprobieren. Sollten Sie mit dem Gerät nicht voll zufrieden sein, können Sie es an uns zurücksenden und wir erstatten Ihnen den Kaufpreis.
