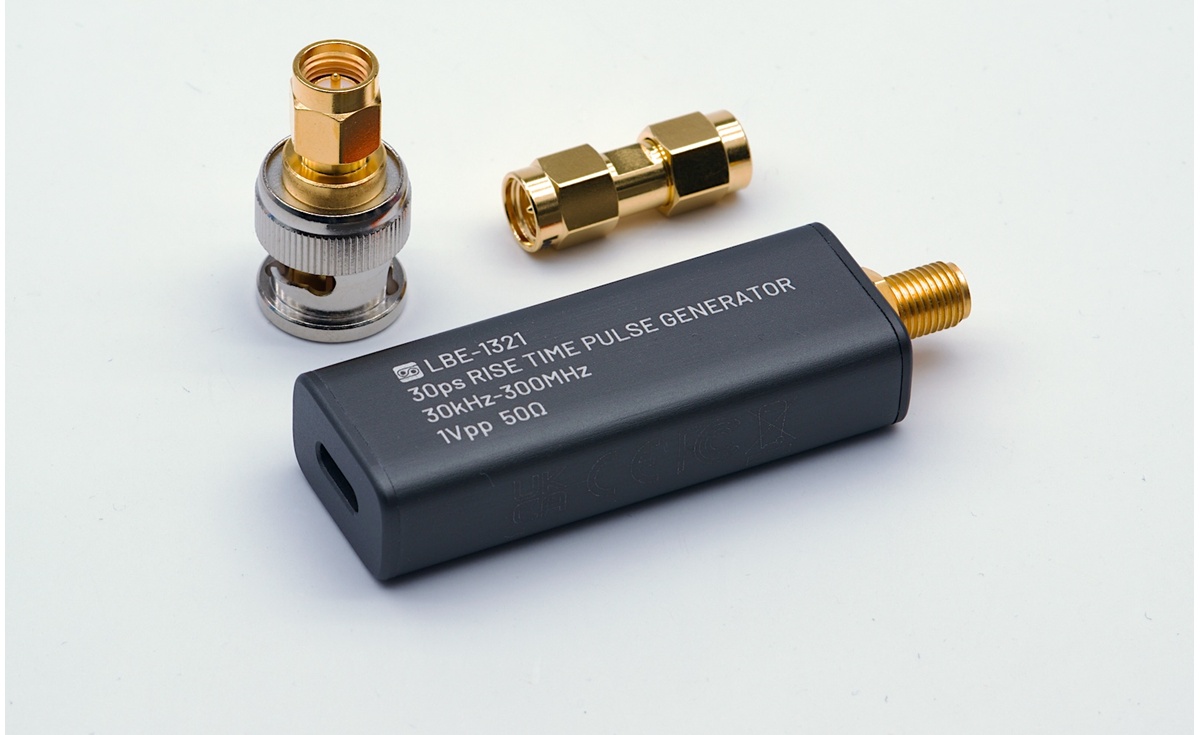

Leo Bodnar LBE-1321

Der LBE-1321 ist ein kompakter, schnellflankiger Impuls-Generator („Fast Risetime Pulse Generator“), der extrem kurze Anstiegs- und Abfallzeiten erzeugt. Er wurde für Mess- und Prüfumgebungen entwickelt, in denen Signale mit sehr schnellen Flanken zur Charakterisierung von Instrumenten, zur Bandbreitenmessung oder in der Zeitbereichs-Reflektometrie (TDR) benötigt werden.

Das Gerät erzeugt ein präzises, rechteckförmiges Ausgangssignal mit einer variablen Frequenz von 30 kHz bis 300 MHz, 50 % Tastverhältnis und 1 Hz Auflösung, das sich durch eine sehr schnelle Anstiegs- und Abfallzeit von typ. 30 ps ± 2 ps auszeichnet.

Die extrem kurzen Anstiegs- und Abfallzeiten erzeugen ein breites Spektrum harmonischer Komponenten bis in den Bereich von mehreren zehn Gigahertz und eignen sich damit ideal für schnelle digitale und HF-Test-Anwendungen.

Signal- und Leistungsdaten

• Ausgangsfrequenz: 30 kHz bis 300 MHz, 50 % Tastverhältnis, 1 Hz Auflösung
• Anstiegszeit/Abfallzeit: ca. 30 ps ± 2 ps
• Ausgangsamplitude: 50 mVpp bis 1,2 Vpp (über USB konfigurierbar)
• Ausgangskopplung: DC-gekoppelt
• Ausgangsimpedanz: typ. 50 Ω

Versorgung & Schnittstellen

• Stromversorgung: USB-powered, 5 V DC, ca. 200 mA
• Betrieb über PC-USB-Port, USB-Netzteil oder Powerbank möglich
• Konfiguration: Signalparameter lassen sich über USB-Software einstellen
• Anschlüsse: SMA-Ausgang (BNC-Adapter wird mitgeliefert)

Typische Anwendungen

• Charakterisierung von Messgeräten und HF-Probes (Bandbreite, Anstiegszeit)
• Zeitbereichs-Reflektometrie (TDR) und Signalanalyse
• Erzeugung von schnellen digitalen Signalen mit hohen Oberwellenanteilen
• Labor- und Entwicklungsumgebungen mit hohen Bandbreitenanforderungen
