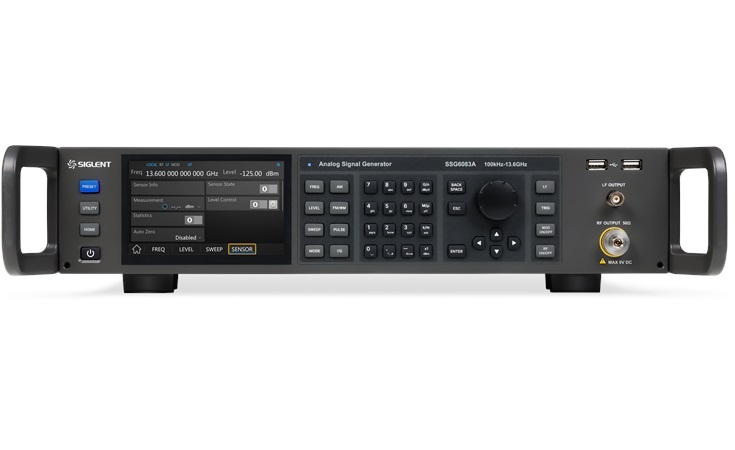

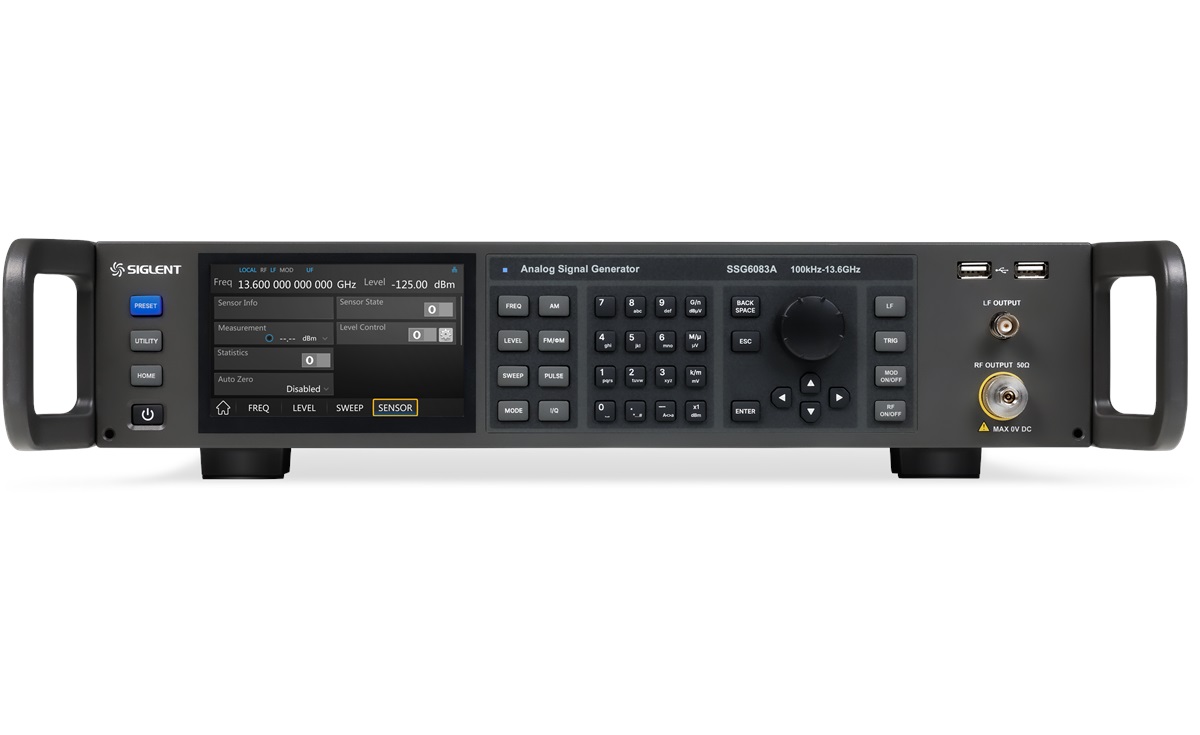

Der Ausgangsfrequenzbereich des Signalgenerators Siglent SSG6083A reicht von 100 kHz bis 13,6 GHz.
Das Gerät bietet AM- und Pulsmodulation, Pulssequenzgenerator, Leistungsmessersteuerung und andere Funktionen. Das standardmäßig eingebaute OCXO-Referenz-Hardwaremodul gewährleistet eine hochpräzise und hochstabile Signalausgabe. Das Gerät ist für Kommunikation, Luft- und Raumfahrt, nationale Verteidigung und andere Bereiche konzipiert. Es eignet sich für verschiedene Anwendungsszenarien wie F&E und Produktion.
| Modellübersicht | SSG6083A | SSG6085A | SSG6087A |
|---|---|---|---|
| Frequenzbereich | CW MODE 100 kHz - 13,6 GHz | CW MODE 100 kHz - 20 GHz | CW MODE 100 kHz - 40 GHz |
| Frequenzauflösung | 0,01 Hz | 0,01 Hz | 0,01 Hz |
| Amplitudenauflösung | 0,01 dB | 0,01 dB | 0,01 dB |
| Level-Genauigkeit | 0,7 dB (typ.) | 0,7 dB (typ.) | 0,7 dB (typ.) |
| Phasenrauschen | -135 dBc/Hz @1 GHz, offset 20 kHz (typ.) | -135 dBc/Hz @1 GHz, offset 20 kHz (typ.) | -135 dBc/Hz @1 GHz, offset 20 kHz (typ.) |
| Display | 12,7 cm Touch-Display, RGB (800*480) | 12,7 cm Touch-Display, RGB (800*480) | 12,7 cm Touch-Display, RGB (800*480) |
Weitere technische Daten der Siglent SSG6000A-Serie finden Sie im SSG6000A Datenblatt.
Ausgezeichnete Signalreinheit
- Ausgezeichnetes SSB-Phasenrauschen
- Niedriges harmonisches Signal
- Niedriges nichtharmonisches Signal
- Sehr geringes Breitbandrauschen
- Außergewöhnlich hoher Ausgangspegel
Außergewöhnliche Funktionalität
- AM-Modulation
- Impulsgenerator
- Pulsmodulation
- Pulsfolgen-Generator
- Steuerungskit für Leistungsmessung
Exquisites Design
- Fernsteuerung
- Kompakter Aufbau
- Benutzerfreundliche Schnittstelle
- Großer Betriebsbildschirm
- Funktionsreiche Kommunikationsschnittstelle
Intuitive Bedienelemente
- 12,7 cm (5") Touchscreen
- Mehrere Tastenkombinationen
- Sparen Sie Platz und erhalten Sie die Prüfgenauigkeit
- Vereinfachung der Messeinstellungen und Verbesserung der Testeffizienz
Ein-/Ausgänge
Anschlüsse auf der Rückseite
- TRIG IN / OUT
- EXT MOD INPUT
- PULSE IN / OUT
- 10 MHz IN
- 10 MHz OUT
- SIGNAL VALID
Kommunikationsschnittstelle
- USB-Host USB-A 2.0
- USB-Gerät USB-B 2.0
- LAN (VXI - 11, Socket, Telnet)
Analog- und Pulsmodulation
Der SSG6000A bietet analoge AM-Modulation als Standardkonfiguration. Darüber hinaus ist der SSG6000A mit einem hervorragenden Impulssignalgenerator und einem Impulsmodulator ausgestattet, um frei programmierbare Impulse zu erzeugen.
AM-Modulation
- Hohe Signalqualität und perfekte Wellenformwiedergabe
- Modulationsquelle: intern, extern, intern + extern
Pulsmodulation (SSG6080A-PU)
- Unterstützt Doppelpulsmodulation
- Geringer Pulsbreitenverlust und extrem geringe Überschwingwahrscheinlichkeit
- Bei 6 GHz fehlen bei der Pulsbreite von 100 ns 6 ns, und es gibt kein Überschwingen
- Über 6 GHz kein Pulsbreitenverlust, kein Überschwingen
Pulsfolgengenerator (SSG6080A-PT)
- Erzeugt eine sehr lange benutzerdefinierte Impulsfolge
- Kann gestaffelte Impulsgruppen erzeugen oder Jitter-Impulsbreiten und Impulspausen
- Die Impulsbreite und die Impulspause können unabhängig voneinander und separat für jeden Impuls gesetzt werden
