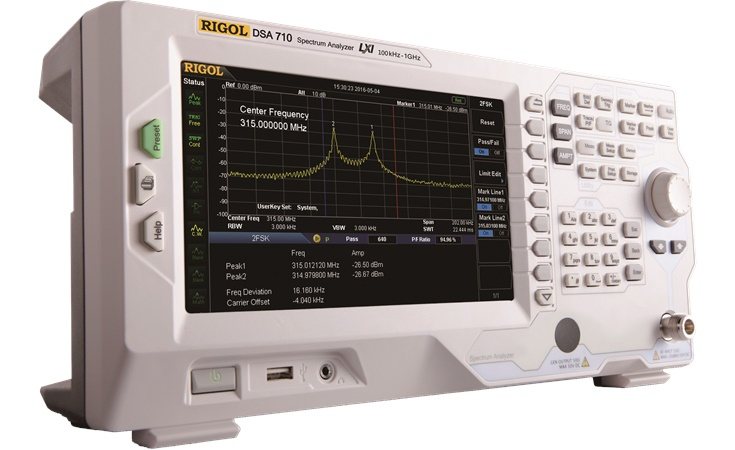

Name: Rigol DSA710
Brand: Rigol
Availability: Discontinued

Beschreibung

Der Rigol DSA710 Spektrum Analyser ist ein kompaktes und leichtes Gerät mit herausragenden Eigenschaften für den portablen Einsatz. Die Verwendung digitaler IF-Technologie (IF = Intermediate Frequency) garantiert Zuverlässigkeit und Leistungsstärke um den großen Anforderungen z.B. im RF Bereich gerecht zu werden. Das sehr große Display (20,3 cm, 8") des Rigol DSA710 Spektrum Analyser mit einer Auflösung von 800 × 480 Pixeln bietet eine gute Übersicht über die vielen Komfortfunktionen wie z.B. Auto-Tuning, Auto-Ranging, automatischer Skalierung und Kopplung. Mit diesen Funktionen können Signale schnell automatisch dargestellt werden und es muss nicht mehr so viel von Hand eingestellt werden wie bei traditionellen Geräten. Die Rigol Spektrum Analyser besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.

Modell-Übersicht	DSA705	DSA710
Max. Frequenz	500 MHz	1 GHz
EMI/QuasiPeak	optional	optional
Erw. Messmodul	optional	optional
Vorverstärker	integriert	integriert
Tracking Gen.	nicht verfügbar	nicht verfügbar

Die Zusatzoptionen (EMI Messungen/Quasi-Peak und das erweiterte Messmodul AMK) sind zur Evaluierung für einen limitierten Zeitraum freigeschaltet.

Extra Komfort

Dateisystem und USB Stick Unterstützung

Die Geräte unterstützen ein Dateisystem zur Speicherung von Signalformen im internen Speicher (1GB Flashdisk) sowie auf USB Sticks.

Integriertes Hilfesystem

Die Geräte können dem Anwender Beschreibungen einzelner Funktionen sowie Schritt für Schritt Auflistungen für oft vorkommenden Anwendungsfälle anzeigen.

Screenshots

klare Unterscheidung von nah beieinander liegenden Frequenzen

Farbiger Spektrumvergleich bei Änderung der Auflösungs-Bandbreite

Spitzenwertmessungen mit Spitzenwerttabelle

Messen von Signalen kleiner -130 dBm mittels Vorverstärker

Phasenrauschen < -80 dBc/Hz @10 kHz Offset

EMI Messungen (mit EMI Filter, optional)

Technische Daten

Spektrum Analyser	Rigol DSA710
Bildschirm	20,3 cm (8") TFT-Farb-LCD
Auflösung	800 × 480 Pixel
Anschlüsse	USB-Host für den Anschluss von USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich)
Abmessungen	362 mm × 179 mm × 128 mm
Gewicht	4,25 kg

Die komplette Liste der technischen Daten können Sie dem Datenblatt (englisch) entnehmen.

Funktionen	Rigol DSA710
Kanäle	1
Frequenzbereich	100 kHz bis 1 GHz
Frequenz-Auflösung	1 Hz
Interne Referenzfrequenz	10 MHz
Frequenzhub (Span)	0 Hz (zero Span) 100 Hz bis 1 GHz
DANL (ohne Vorverstärker) (Displayed Average Noise level / mittlerer angezeigter Rauschpegel)	100 kHz to 1 MHz 1 MHz to 1 GHz	<-90 dBm, <-110 dBm (typ.) <-100 dBm, <-110 dBm (typ.)
DANL (mit Vorverstärker) (Displayed Average Noise level / mittlerer angezeigter Rauschpegel)	100 kHz to 1 MHz 1 MHz to 1 GHz	<-110 dBm, <-130 dBm (typ.) <-120 dBm, <-130 dBm (typ.)
Amplitudenbereich	DANL bis +20dBm
max. Eingangsspannung	50 V
Sweepzeiten Bereich	Span >= 100 Hz zero span	10 ms to 500 s 20 µs to 500 s
Auflösungsbandbreite (RBW)	100 Hz bis 1 MHz (Schaltsequenz 1-3-10)
Videobandbreite (VBW)	1 Hz bis 3 MHz (Schaltsequenz 1-3-10)
Eingangsimpedanz	50 Ohm nominal
