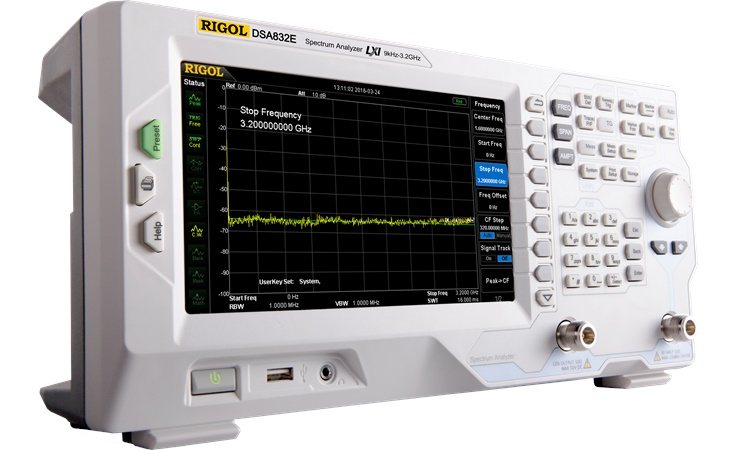

Der Rigol DSA832E-TG Spektrum Analyser ist ein kompaktes und leichtes Gerät mit herausragenden Eigenschaften für den portablen Einsatz. Die Verwendung digitaler IF-Technologie (IF = Intermediate Frequency) garantiert Zuverlässigkeit und Leistungsstärke um den großen Anforderungen z.B. im RF Bereich gerecht zu werden.
Das sehr große Display (20,3 cm, 8") des Rigol DSA832E-TG Spektrum Analyser mit einer Auflösung von 800 × 480 Pixeln bietet eine gute Übersicht über die vielen Komfortfunktionen wie z.B. Auto-Tuning, Auto-Ranging, automatischer Skalierung und Kopplung. Mit diesen Funktionen können Signale schnell automatisch dargestellt werden und es muss nicht mehr so viel von Hand eingestellt werden wie bei traditionellen Geräten.
Die Rigol Spektrum Analyser besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.
| Modell-Übersicht | Max. Frequenz | EMI/QuasiPeak | Erw.Messmodul | Vorverstärker | Tracking Gen. |
|---|---|---|---|---|---|
| DSA815 | 1,5 GHz | optional | optional | ||
| DSA815-TG | 1,5 GHz | optional | optional | ||
| DSA832E | 3,2 GHz | optional | optional | ||
| DSA832E-TG | 3,2 GHz | optional | optional | ||
| DSA832 | 3,2 GHz | optional | optional | ||
| DSA832-TG | 3,2 GHz | optional | optional | ||
| DSA875 | 7,5 GHz | optional | optional | ||
| DSA875-TG | 7,5 GHz | optional | optional |
Die optionalen Module sind zur Evaluierung für einen limitierten Zeitraum freigeschaltet.
Extra Komfort
Dateisystem und USB Stick Unterstützung
Die Geräte unterstützen ein Dateisystem zur Speicherung von Signalformen im internen Speicher sowie auf USB Sticks.
Integriertes Hilfesystem
Die Geräte können dem Anwender Beschreibungen einzelner Funktionen sowie Schritt für Schritt Auflistungen für oft vorkommenden Anwendungsfälle anzeigen.
Screenshots
Spektrumvergleich
10 Hz RBW
AM Signal Demodulation
Spitzenwerttabelle
EMI Measurement (Option)
Vorverstärker
| Spektrum Analyser | Rigol DSA832E-TG |
|---|---|
| Bildschirm | 20,3 cm (8") TFT-Farb-LCD |
| Auflösung | 800 × 480 Pixel |
| Anschlüsse |
|
| Abmessungen | 362 mm × 179 mm × 128 mm |
| Gewicht | 4,55 kg |
Die komplette Liste der technischen Daten können Sie dem Datenblatt (englisch) entnehmen.
| Funktionen | Rigol DSA832E-TG | |
|---|---|---|
| Kanäle | 1 | |
| Frequenzbereich | 9 kHz bis 3,2 GHz | |
| Frequenz-Auflösung | 1 Hz | |
| Interne Referenzfrequenz | 10 MHz | |
| Frequenzhub (Span) | 0 Hz (zero Span) 100 Hz bis 3,2 GHz | |
| DANL (ohne Vorverstärker) (Displayed Average Noise level / mittlerer angezeigter Rauschpegel) | 9 kHz bis 100 kHz 100 KHz bis 5 MHz 5 MHz bis 3,2 GHz | <-110 dBm (typ.) <-122 dBm, <-125 dBm (typ.) <-127 dBm, <-130 dBm (typ.) |
| DANL (mit Vorverstärker) (Displayed Average Noise level / mittlerer angezeigter Rauschpegel) | 9 kHz bis 100 kHz 100 KHz bis 5 MHz 5 MHz bis 3,2 GHz | <-142 dBm (typ.) <-140 dBm, <-143 dBm (typ.) <-145 dBm, <-148 dBm (typ.) |
| Amplitudenbereich | DANL bis +20dBm | |
| max. Eingangsspannung | 50 V | |
| Sweepzeiten Bereich | Span >= 100 Hz zero span | 1 ms bis 3200 s 20 µs bis 3200 s |
| Auflösungsbandbreite (RBW) | 10 Hz bis 1 MHz (Schaltsequenz 1-3-10) | |
| Videobandbreite (VBW) | 1 Hz bis 3 MHz (Schaltsequenz 1-3-10) | |
| Eingangsimpedanz | 50 Ohm nominal |
In den folgenden Videopräsentationen möchten wir Ihnen hier gerne einige Highlights und die einfache Bedienbarkeit der Rigol DSA800 Spektrum Analyser zeigen.
Rigol DSA832E-TG Einführung Teil 1:
Rigol DSA832E-TG Einführung Teil 2:
Downloads
Datenblatt
Rigol DSA800/E Datenblatt
Sprache: Englisch
Dateigröße: 6.02 MiB
Erscheinungsdatum: 27.12.2018
Rigol DSA800/E Spezifikationen
Sprache: Englisch
Dateigröße: 1.96 MiB
Erscheinungsdatum: 27.12.2018
Anleitung
Rigol Software Installation und Benutzung
Sprache: Englisch
Dateigröße: 551.36 KiB
Erscheinungsdatum: 10.04.2014
Rigol How To: Instrument Communication VISA / USB
Sprache: Englisch
Dateigröße: 435.80 KiB
Erscheinungsdatum: 04.08.2010
Rigol DSA800(E) Anleitung
Sprache: Englisch
Version: UGD07112-1110
Dateigröße: 4.81 MiB
Erscheinungsdatum: 07.04.2017
Rigol DSA800(E) Anleitung
Sprache: Deutsch
Version: UGD03106-1110
Dateigröße: 4.69 MiB
Erscheinungsdatum: 23.05.2013
Rigol DSA800E Kurzanleitung
Sprache: Englisch
Dateigröße: 477.84 KiB
Erscheinungsdatum: 18.05.2016
Rigol DSA800E SCPI Programmieranleitung
Sprache: Englisch
Version: PGD17100-1110
Dateigröße: 3.29 MiB
Erscheinungsdatum: 19.05.2016
Software
NI-VISA Run-Time Engine 15.0
Version: 15.0
Dateigröße: 83.96 MiB
Erscheinungsdatum: 08.03.2015
O/S: Windows 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
NI-VISA Run-Time Engine 17.0
Version: 17.0
Dateigröße: 123.33 MiB
Erscheinungsdatum: 22.05.2017
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit)
Rigol Ultra Sigma Software Download
Sprache: Englisch
Version: 00.01.06.01
Dateigröße: 521.91 MiB
Erscheinungsdatum: 22.08.2019
O/S: Windows 11 (64/32 Bit), 10 (64/32 Bit)
S1210 EMI Pre-compliance Software
Sprache: Englisch
Version: 00.04.00.03
Dateigröße: 546.95 MiB
Erscheinungsdatum: 05.12.2016
O/S: Windows 10 (64/32 Bit), 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
Ultra Spectrum Software Download
Dateigröße: 24.77 MiB
Erscheinungsdatum: 27.12.2018
Treiber
DSA800 IVI Driver Download
Dateigröße: 998.85 KiB
Erscheinungsdatum: 27.12.2018
