Innovative Tools. Exzellenter Service.

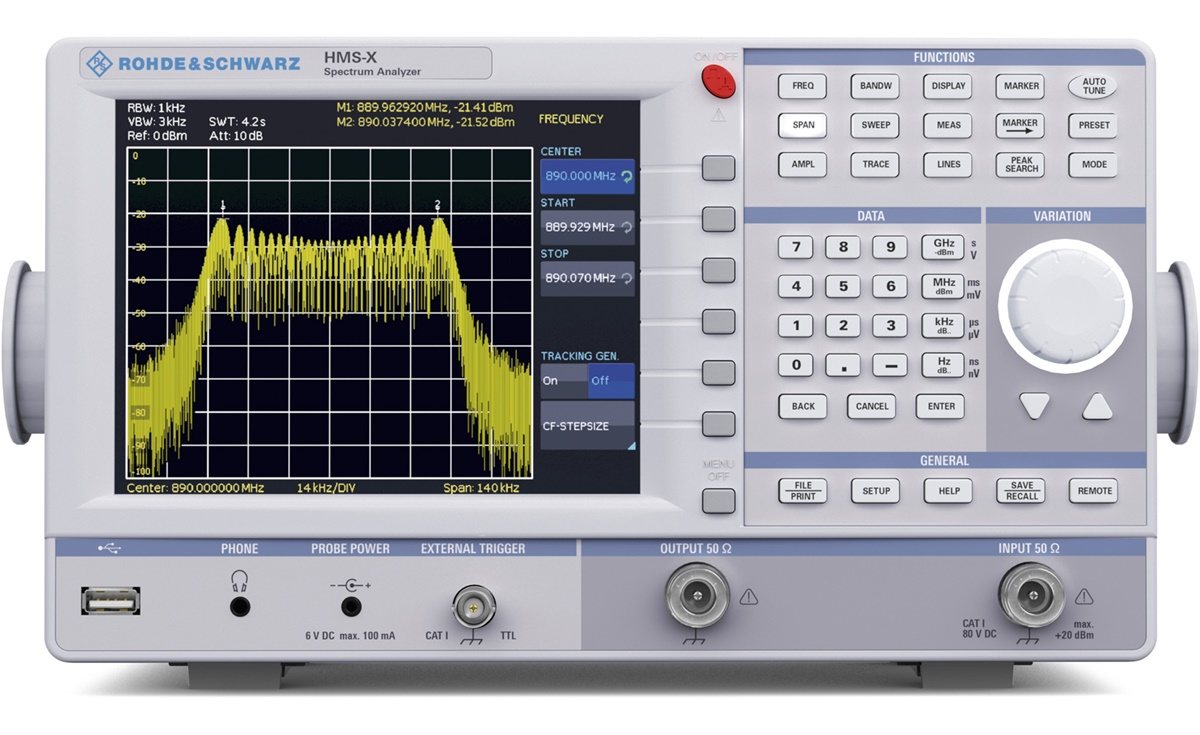

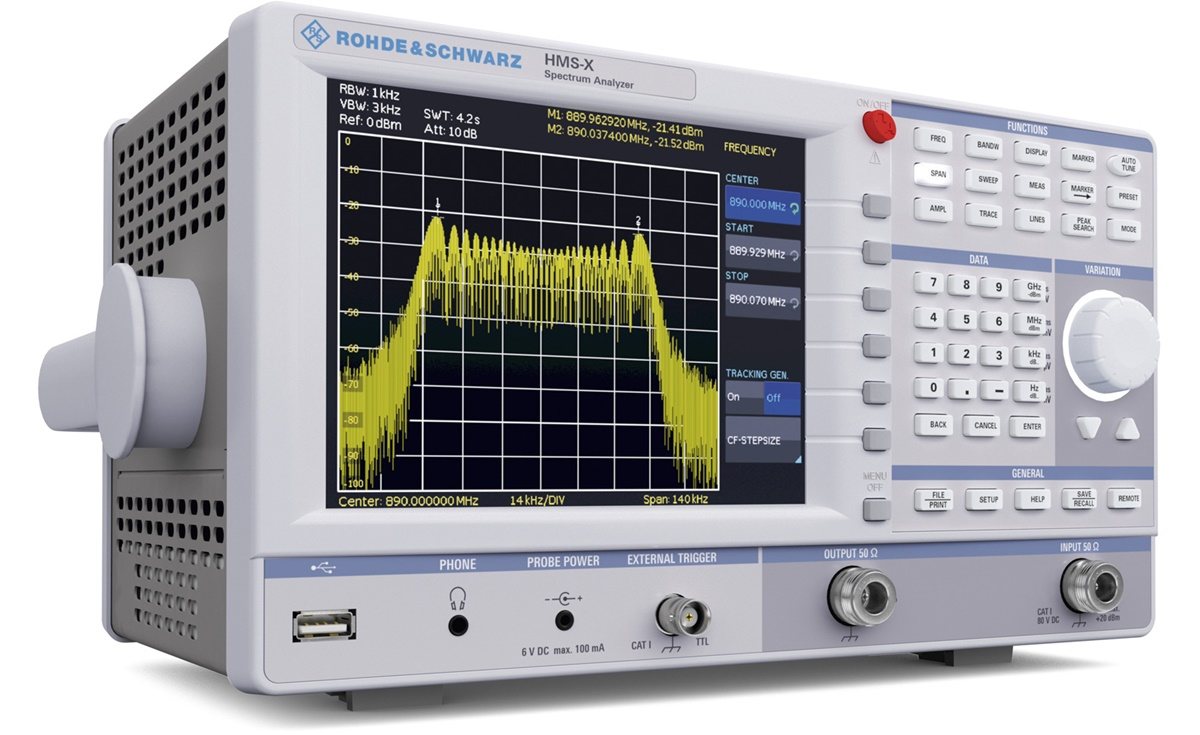

Der R&S® HMS-X bietet Ihnen die Möglichkeit Ihren individuellen Spektrum Analysers mit Hilfe diverser Optionen zusammen zu stellen. Zu den möglichen Optionen gehören der Tracking Generator (R&S® HV211), das Frequenzbereichupgrade auf 3 GHz (R&S® HV212) und die EMV-Precompliance-Option (R&S® HV213). Falls Ihre Anforderungen wachsen, können Sie alle Optionen auch nachträglich nachrüsten.
Durch sein modernes und digitales Frequenzaufbereitungskonzept und der hohen spektralen Reinheit, eignet sich der R&S® HMS-X für viele Anwendungen im Labor-, Service und Produktionsbereichen.
Durch den lüfterlosen Betrieb ist der R&S® HMS-X ideal für den Einsatz in Laboren und im Bildungsbereich geeignet. Mit dem stabilen Metallgehäuse bietet er zusätzlich einen hohen Schutz im EMV-Bereich.
Kerndaten
- Frequenzbereich: 100 kHz bis 1,6 GHz / aufrüstbar bis 3 GHz
- Spektrale Reinheit größer als –100 dBc/Hz (bei 100 kHz)
- SWEEP von 20 ms bis 1000 s
- Detektoren: Auto-, Min-/Max.-Peak, Sample, RMS, Average, Quasi-Peak
- Verschiedene Marker /Δ Marker und Peak Funktionen
- Tracking Generator (Option HV211)
- Frequenzbereich: 5 MHz bis 1,6/3 GHz
- Ausgangspegel: –20 dBm bis 0 dBm
- Direktes Speichern auf USB-Stick, RS-232/USB Dual-Schnittstelle zur Fernsteuerung
- Lüfterloses Gerätedesign und schnelle Bootzeit
| Spektrumanalysator | R&S® HMS-X |
|---|---|
| Frequenzbereich | 100 kHz bis 1,6/3 GHz (per Softwareoption aufrüstbar) |
| RBW (Auflösebandbreite) | 10 kHz bis 1 MHz, 200 kHz (–3 dB) Mit der EMC Option HV213: 100 Hz bis 1 MHz, 200 kHz (–3 dB), 200 Hz, 9 kHz, 120 kHz, 1 MHz (–6 dB) |
| DANL (Displayed average noise level) | –95 dBm (typ. –104 dBm) –124 dBm (typ.) (mit Vorverstärker und EMC Option) |
| TOI/IP3 (Third order intercept) | > +13 dBm |
| EinseitenbandPhasenrauschen, 100 kHz Offset | < –100 dBc (mit EMC Option HV213) |
| Pegelmessunsicherheit | < 1,5 dB (typ. 0,5 dB) |
| Detektor | Auto-, Min-/ Max-Peak, Sample, RMS, Average Mit der EMC Option HV213: Quasi-Peak |
| Mitlaufgenerator (Tracking Generator) | 5 MHz bis 1,6/3 GHz (mit der Option HV211) |
| Mithördemodulator | AM und FM |
| Eingangsimpedanz | 50 Ω nominal |
| Spektrumanalysator | R&S® HMS-X |
|---|---|
| Bildschirm | 16,5 cm (6,5") Farbdisplay |
| Auflösung | 640 x 480 Pixel |
| Lüfterloses Design | |
| Schnittstellen |
|
| Abmessungen | 285 mm × 175 mm × 220 mm |
| Gewicht | 3,6 kg |
Weitere technische Daten der HMS-X Serie finden Sie im Datenblatt.
