Mixed-Signal-Analyse als Teil derselben Arbeitsumgebung

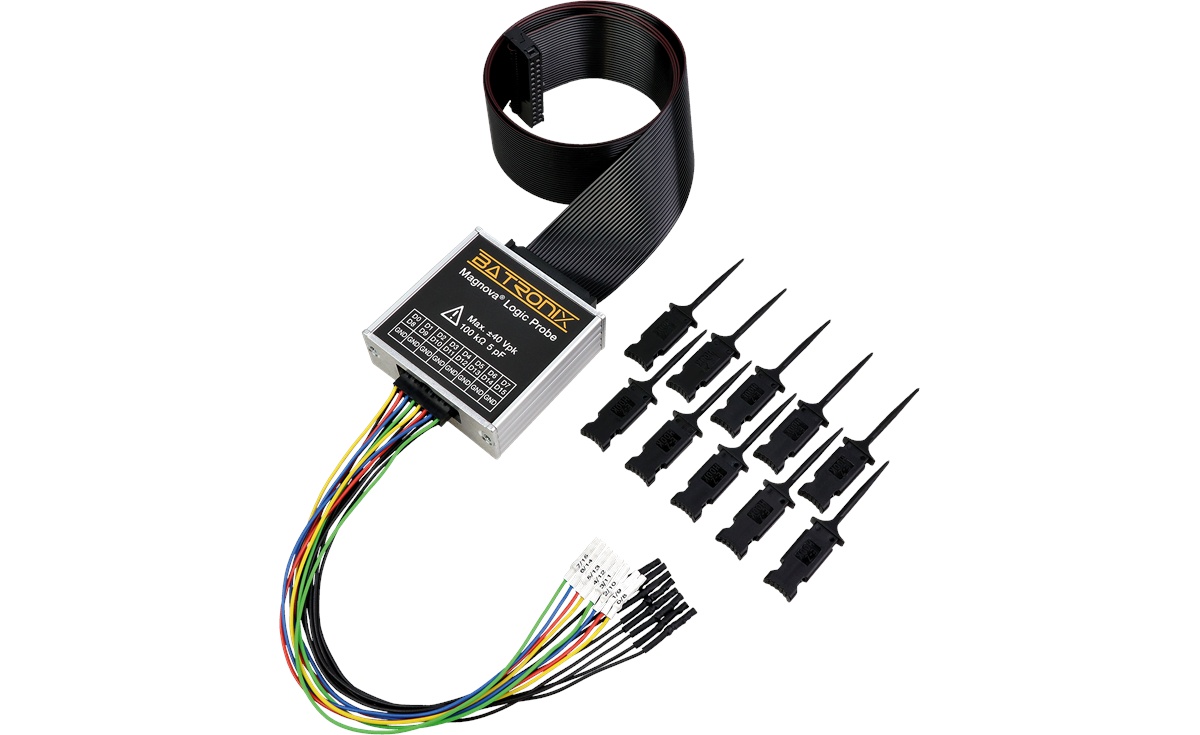

Der BMO-MSO-Logiktastkopf erweitert Ihr Magnova um 8 Digitalkanäle und leistungsfähige Werkzeuge zur digitalen Analyse. Für insgesamt 16 Digitalkanäle können zwei Logiktastköpfe gleichzeitig verwendet werden. Decoder, Trigger und Messfunktionen fügen sich dabei nahtlos in dieselbe Arbeitsumgebung ein, die Anwender bereits vom Magnova kennen.
Kommunikationsanalyse, Fehlersuche und Timing-Untersuchungen können dadurch unmittelbar mit analogen Messungen kombiniert werden. Analoge und digitale Signale können gemeinsam dargestellt und ausgewertet werden.
Alle unterstützten Decoder sind bereits enthalten. Freischaltungen, Optionen oder zusätzliche Lizenzkosten sind nicht erforderlich.
| Technische Daten | |
|---|---|
| Digitale Kanäle | 8 mit einen optionalen Logiktastkopf 16 mit zwei optionalen Logiktastköpfen |
| Abtastrate | bis zu 1600 MSa/s |
| Eingangsimpedanz | 100 kΩ ±1 % parallel zu 5 pF ±1 pF |
| Schwellwertbereich | Der Schwellwertbereich von -9 V bis +9 V ermöglicht dabei die Anpassung an unterschiedliche Logikfamilien und Signalpegel. |
| Schwellwertgenauigkeit | ±(80 mV + 2.5 % of Schwellwerteinstellung) |
| Max. Eingangsspannung | ±40 Vpk CAT I |
| Min. Eingangsspannungshub | 250 mVpp |
| Max. Eingangsfrequenz | 200 MHz bei einem Eingangsspannungshub von ≥ 300 mVpp 300 MHz bei einem Eingangsspannungshub von ≥ 800 mVpp |
Die wichtigsten Funktionen im Überblick
Zusammenhänge sichtbar machen
Kommunikationsschnittstellen, Steuerleitungen und Statussignale lassen sich parallel erfassen und gemeinsam auswerten. Analogkanäle bleiben gleichzeitig für Versorgungsspannungen, Signalqualität und physikalische Zusammenhänge verfügbar.
Kommunikationsfehler schneller verstehen
Bis zu vier Decoder können gleichzeitig genutzt werden. Dekodierte Daten bleiben direkt mit dem Signalverlauf verknüpft und ermöglichen die Analyse komplexer Kommunikationsabläufe im zeitlichen Zusammenhang.
Teil der Magnova-Plattform
Digitalkanäle nutzen dieselben Analysewerkzeuge wie analoge Signale. Decoder, Trigger, Messungen, History und Counter stehen für digitale Signale ebenso selbstverständlich zur Verfügung wie für Analogkanäle.
Analoge und digitale Signale gemeinsam analysieren
Kommunikationsschnittstellen, Steuerleitungen und Statussignale lassen sich parallel erfassen und gemeinsam mit analogen Signalverläufen auswerten. Dadurch bleiben Wechselwirkungen zwischen Kommunikation, Logikzuständen und physikalischen Signalverläufen sichtbar.
Die Zoom-Funktion des Magnova arbeitet signalübergreifend über analoge und digitale Kanäle hinweg. Vom Gesamtsystem bis zum einzelnen Bitwechsel bleiben Signale, Decoder und Messwerte gemeinsam nachvollziehbar.
Auch die Bedienung folgt denselben Prinzipien wie bei den Analogkanälen.
Kommunikationsfehler schneller verstehen
Das Magnova unterstützt bis zu vier gleichzeitig aktive Protokolldecoder für I²C, SPI, UART, CAN, CAN FD, LIN und Parallelbusse. Dekodierte Daten bleiben dabei direkt mit dem Signalverlauf verknüpft und können gemeinsam mit analogen und digitalen Signalen ausgewertet werden.
Bereits konfigurierte Decoder können unmittelbar als Triggerquelle verwendet werden. Zusätzlich stehen umfangreiche digitale Trigger- und Messfunktionen zur Verfügung, um Kommunikationsereignisse, zeitliche Zusammenhänge und Signalzustände präzise zu analysieren.
Auch die History-Funktion und Hochpräzisions-Counter stehen für digitale Signale zur Verfügung und unterstützen die Analyse sporadischer Fehler sowie die Erfassung von Ereignissen über längere Zeiträume.
Digitalkanäle flexibel organisieren
Die bis zu 16 Digitalkanäle lassen sich flexibel gruppieren und individuell konfigurieren. Kanalnamen, Zuordnungen und Schwellwerte können an die jeweilige Anwendung angepasst werden. Der Schwellwertbereich von -9 V bis +9 V ermöglicht dabei die Anpassung an unterschiedliche Logikfamilien und Signalpegel.
Mehrere digitale Schnittstellen lassen sich gleichzeitig übersichtlich darstellen und gemeinsam analysieren.
Bereits eingerichtete Kanalgruppen, Schwellwerte und weitere Konfigurationen bleiben erhalten und stehen nach dem erneuten Anschließen des Logiktastkopfs unmittelbar wieder zur Verfügung.
Entwickelt als Teil der Magnova-Plattform
Das Magnova wird kontinuierlich weiterentwickelt. Neue Analysewerkzeuge, Verbesserungen der Benutzeroberfläche und weitere Funktionen stehen regelmäßig per Firmwareupdate zur Verfügung.
Da die Logikanalyse vollständig in die Magnova-Plattform integriert ist, profitieren auch Nutzer des Logiktastkopfs unmittelbar von dieser kontinuierlichen Weiterentwicklung.
Digitalkanäle nutzen dieselben Analysewerkzeuge wie analoge Signale. Decoder, Trigger, Messungen, History und Counter stehen für digitale Signale ebenso selbstverständlich zur Verfügung wie für Analogkanäle und folgen denselben Bedienprinzipien.
Das Magnova als echtes Mixed-Signal-Oszilloskop
Der BMO-MSO-Logiktastkopf erweitert das Magnova nicht einfach um zusätzliche Kanäle. Analoge und digitale Signale lassen sich frei kombinieren, gemeinsam analysieren und in ihrem Zusammenhang auswerten.
Dadurch entsteht ein echtes Mixed-Signal-System, das digitale und analoge Zusammenhänge gleichermaßen sichtbar macht.
