Signalerzeugung und Analyse in einem System
Mit dem BMO-AWG erweitern Sie Ihr Magnova um einen vollwertigen Funktionsgenerator und leistungsfähige Werkzeuge zur Untersuchung elektronischer Schaltungen. Signalerzeugung, Messung und Analyse greifen dabei unmittelbar ineinander und stehen innerhalb derselben Arbeitsumgebung zur Verfügung.
Von präzisen Testsignalen über Arbitrary Waveforms bis hin zu Sweeps und automatisierten Bode-Plots unterstützt der BMO-AWG typische Entwicklungs- und Laboraufgaben ohne zusätzliche Geräte oder Software.
| Technische Daten | |
|---|---|
| Max. Frequenz | 90 MHz |
| Vertikale Auflösung | 14-bit DAC |
| Frequenzauflösung | 1 μHz |
| Abtastrate | 400 MSa/s bei einer analogen Abtastung von 1,6 GSa/s 375 MSa/s bei einer analogen Abtastung von 1,0 GSa/s |
| Min. Anstiegszeit | 5 ns |
| Max. Amplitude | 50 µVpp bis zu 20 Vpp 25 µVpp bis zu 10 Vpp 50 Ω Last |
| Signalformen | Sinus, Rechteck, Pulse, Rampe, DC, Rauschen, Arbiträrwaveforms |
| Signalmodifikationen | AM, FM, PM und DSB-SC sowie Sweep- und Burstfunktionen |
| Arbiträrgenerator | umfangreiche Signalbibliothek und benutzerdefinierte Wellenformen bis 32768 Stützstellen |
| Rauschfunktionalität | optional als Wellenform, modulierend oder überlagernd |
| Kanäle | 1 |
Die wichtigsten Funktionen im Überblick
Signale erzeugen und anpassen

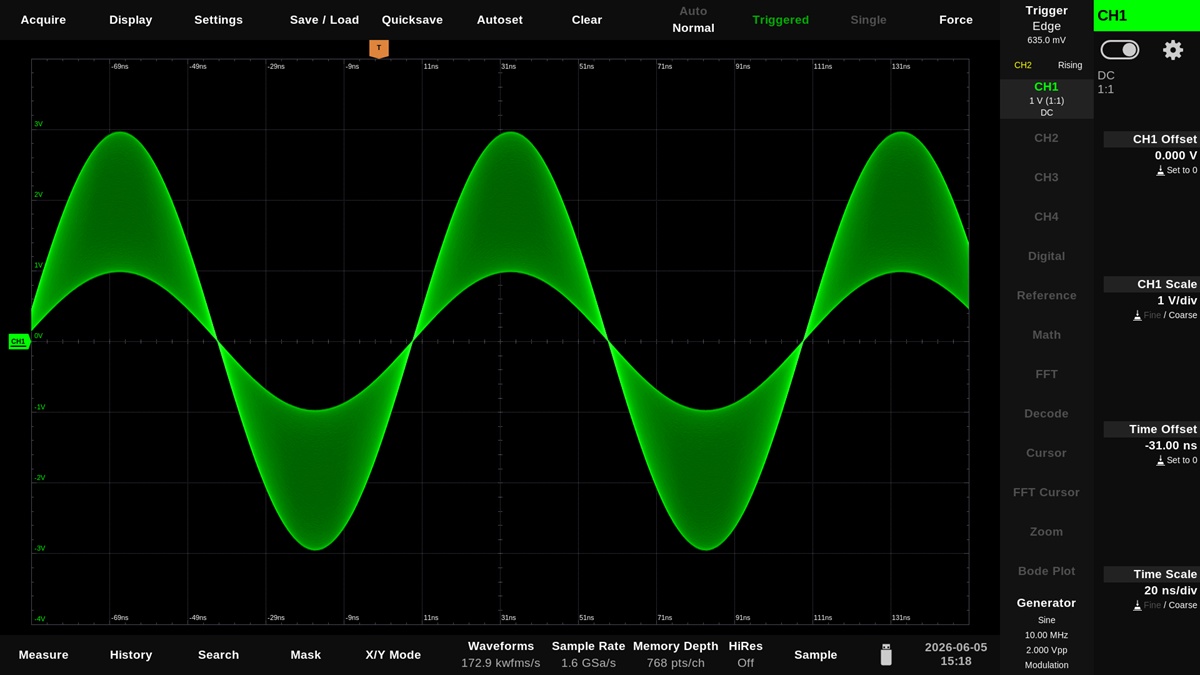

Erzeugen Sie Sinus-, Rechteck-, Puls- und Arbiträrsignale bis 90 MHz direkt im Magnova. Modulationen, Sweeps, Bursts und Noise Overlay ermöglichen realistische Testszenarien und flexible Signalverläufe für Entwicklung und Fehlersuche.
Schaltungen analysieren

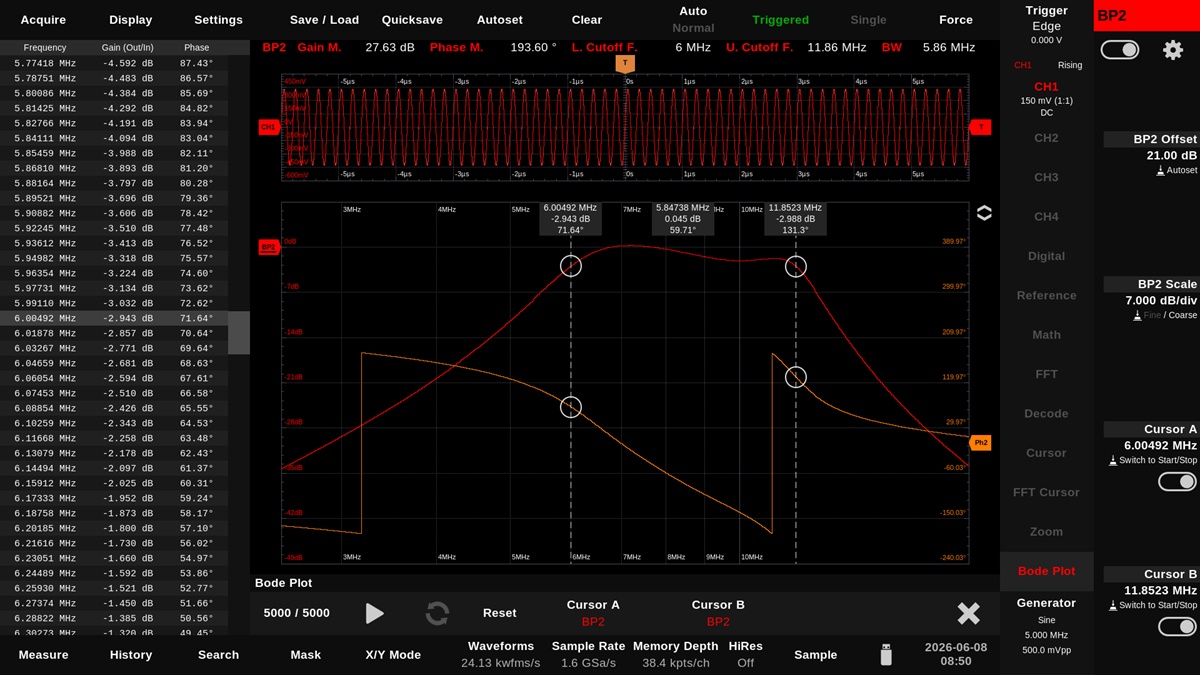

Untersuchen Sie Verstärkung, Phase, Bandbreite und Grenzfrequenzen direkt im Magnova. Generator und Oszilloskop arbeiten nahtlos zusammen und erstellen vollständige Bode-Diagramme ohne zusätzliche Geräte.
Perfekt integriert
Das BMO-AWG ist vollständig in die Magnova-Plattform integriert. Wichtige Parameter bleiben jederzeit im Zugriff, Generatorzustände werden mit Setups gespeichert und neue Funktionen stehen per Firmwareupdate zur Verfügung.
Präzise Signale für Entwicklung und Analyse
Für anspruchsvolle Labor- und Entwicklungsaufgaben sind präzise und reproduzierbare Signale entscheidend. Hohe Frequenzstabilität, präzise Amplituden und geringe Verzerrungen schaffen die Grundlage für aussagekräftige Messungen und zuverlässige Testergebnisse.
Mit dem BMO-AWG erweitern Sie Ihr Magnova um einen vollwertigen Funktionsgenerator mit bis zu 90 MHz Ausgangsfrequenz, 400 MSa/s Abtastrate und 14 Bit Auflösung. Standardsignalformen wie Sinus, Rechteck, Puls und Rampe stehen unmittelbar zur Verfügung und lassen sich direkt in bestehende Messaufgaben integrieren. Darüber hinaus unterstützt der BMO-AWG AM-, FM- und PM-Modulationen sowie Sweep-, Burstund Noise-Overlay-Funktionen für anspruchsvollere Test- und Stimulationsaufgaben.

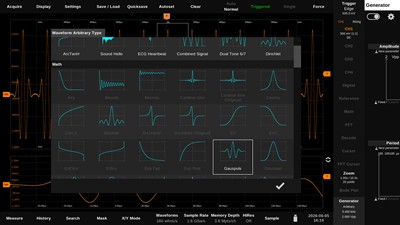

Für komplexere Anwendungen unterstützt der BMO-AWG arbiträre Wellenformen, wobei viele häufig benötigte Arbiträrwaveforms bereits mit grafischer Vorschau direkt am Gerät zur Verfügung stehen. Sowohl Träger- als auch Modulationssignale können gleichermaßen aus Standardsignalformen oder Arbitrary Waveforms bestehen. Dadurch lassen sich auch komplexe Signal- und Modulationsszenarien flexibel abbilden.
Eigene Waveforms können gespeichert, verwaltet und für spätere Messaufgaben wiederverwendet werden. Import- und Exportfunktionen erleichtern den Austausch mit bestehenden Entwicklungs- und Testumgebungen. Ein integrierter Editor ermöglicht die Bearbeitung einzelner Stützstellen direkt auf dem Display. Verschiedene Interpolationsverfahren unterstützen die Anpassung der Signalform an die jeweilige Anwendung.

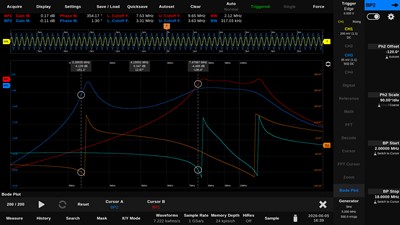

Bode-Diagramme - Schaltungen charakterisieren und verstehen
Viele Eigenschaften elektronischer Schaltungen zeigen sich erst bei der Betrachtung ihres Verhaltens über einen größeren Frequenzbereich. Filter, Verstärker, Audio-Schaltungen, Sensoren und andere analoge Baugruppen reagieren nicht bei jeder Frequenz gleich.
Hierzu erzeugt der Generator definierte Stimuli, während das Magnova die Antwort der Schaltung erfasst und analysiert. Die integrierte Bode-Plot-Funktion stellt Verstärkung und Phasenverhalten automatisch über den gewählten Frequenzbereich dar und unterstützt so die Charakterisierung analoger Schaltungen.
Die Frequenzganganalyse von 1 mHz bis 90 MHz erfolgt direkt im Magnova. Zusätzliche Geräte oder externe Software sind hierfür nicht erforderlich.

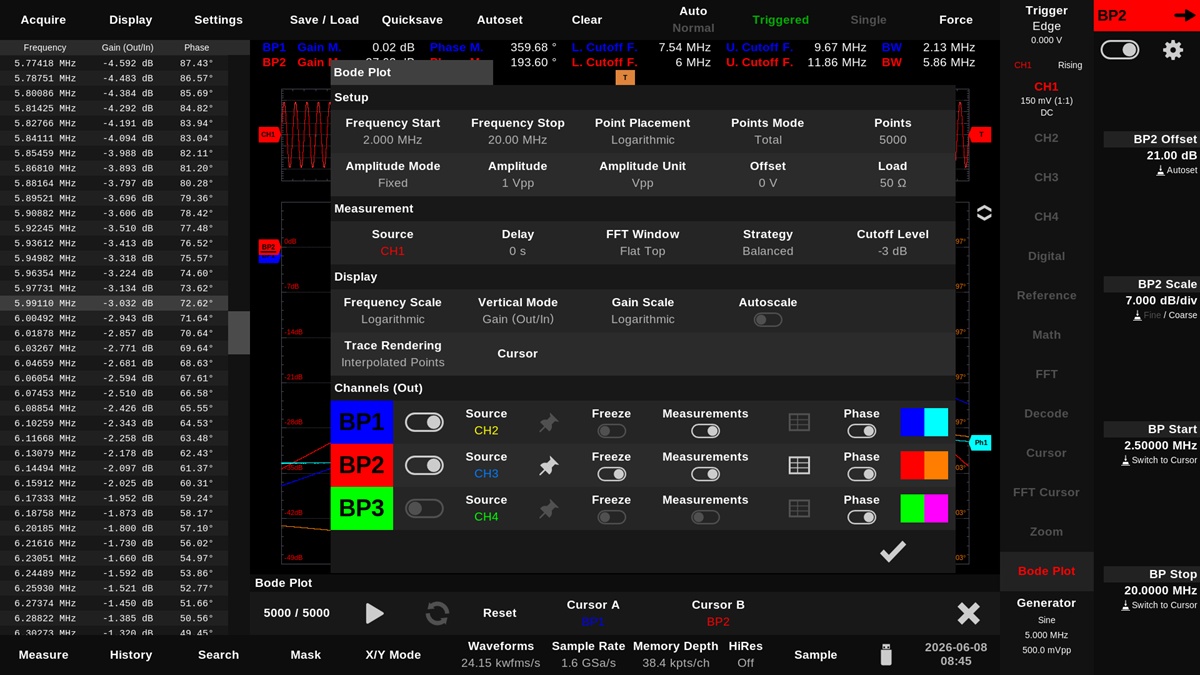

Ein Stimulus kann gleichzeitig mit bis zu drei Bode-Plot-Kanälen ausgewertet werden. Dadurch lassen sich beispielsweise verschiedene Filterstufen, Verstärkerstufen oder Messpunkte innerhalb einer Schaltung in einem einzigen Durchlauf vergleichen.
Mit der Freeze-Funktion können Bode-Plot-Verläufe festgehalten und direkt mit späteren Messungen verglichen werden. Änderungen an Bauteilen, Schaltungsvarianten oder Parametern werden dadurch unmittelbar sichtbar.
Cursor, Tabellenansicht und automatische Messungen unterstützen die direkte Auswertung. Bode- Plot- Ergebnisse können für jeden Kanal separat exportiert und für Dokumentation, Archivierung oder weiterführende Analysen weiterverwendet werden.
Entwickelt für die Arbeit am Messplatz
Der BMO-AWG wurde nicht als separates Zusatzgerät entwickelt, sondern als integraler Bestandteil des Magnova-Systems.

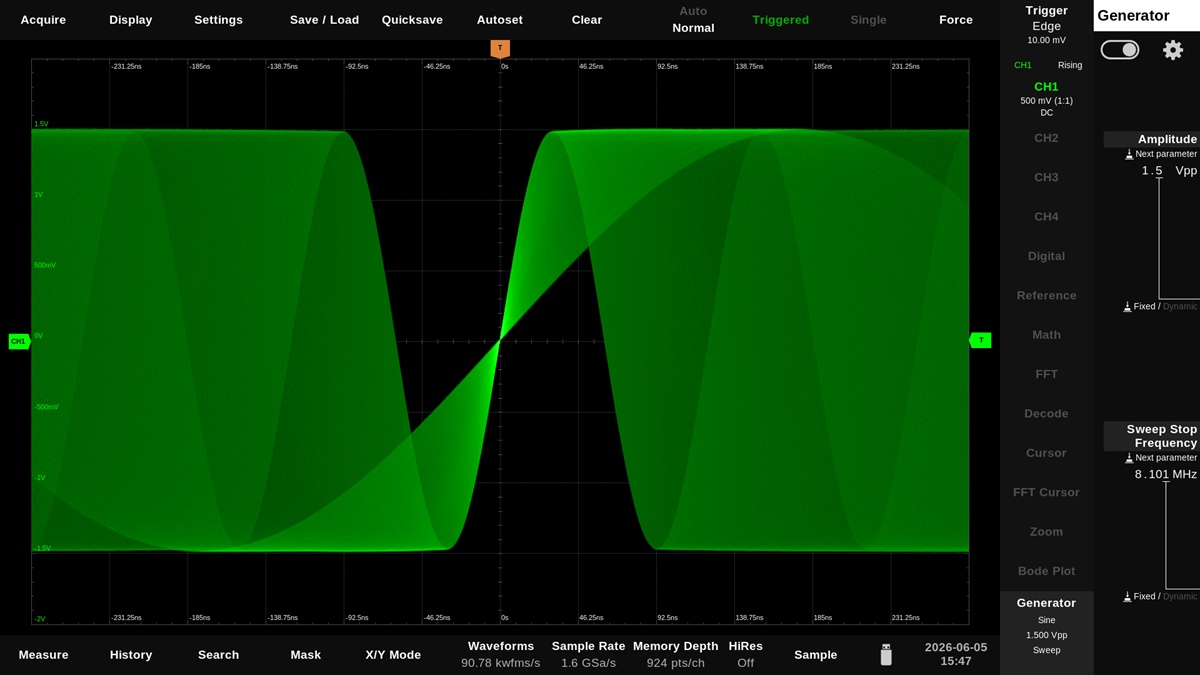

Während Messungen laufen, bleiben wichtige Generatorparameter jederzeit direkt erreichbar. Frequenz, Amplitude und weitere Einstellungen können über die FlexEncoder des Magnova angepasst werden, ohne Menüs zu wechseln oder den aktuellen Arbeitskontext zu verlassen.
Generatoreinstellungen werden gemeinsam mit Setups gespeichert und können über Quicksaves automatisch wiederhergestellt werden. Dadurch bleiben auch umfangreiche Generator- und Analysekonfigurationen reproduzierbar.
Generatorereignisse können direkt zur Triggerung von Messungen genutzt oder über den Auxiliary-Ausgang ausgegeben werden. Generator- und Bode-Plot-Funktionen lassen sich darüber hinaus per Fernsteuerung in automatisierte Mess- und Prüfabläufe integrieren.
Als Teil der Magnova-Plattform wird der BMO-AWG kontinuierlich weiterentwickelt. Neue Funktionen und Erweiterungen stehen regelmäßig per Firmwareupdate zur Verfügung und profitieren von derselben kontinuierlichen Softwarepflege wie das Magnova selbst.
