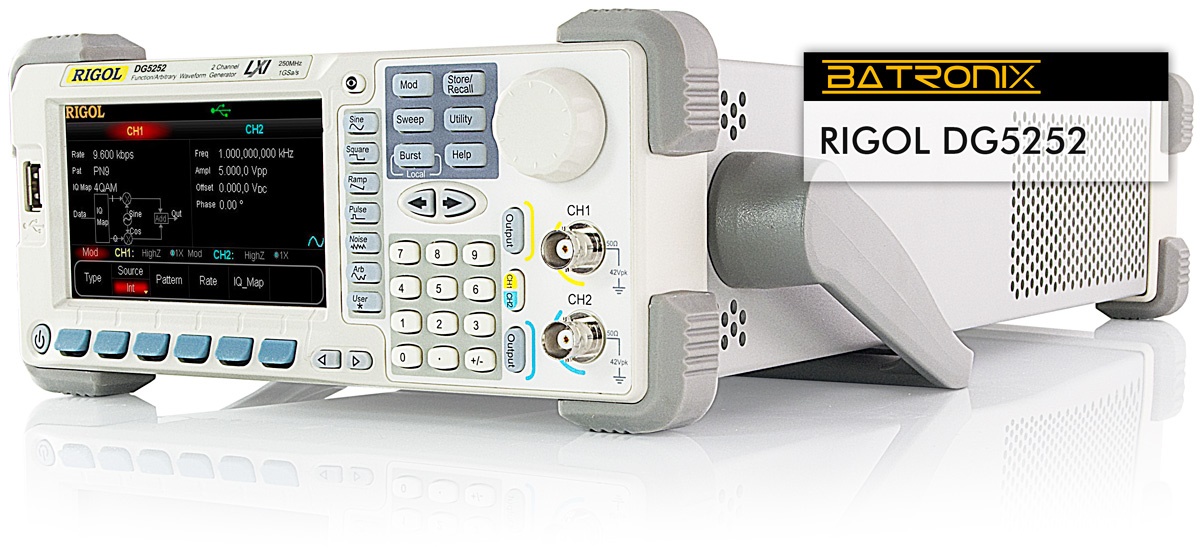

Das Rigol DG5252 ist ein Zweikanal Funktionsgenerator (Arbitrary Waveform Generator) zur Erzeugung hochwertiger Ausgangssignale bis 250 MHz (Sinus). Neben dem analogen Ausgang enthalten die Geräte eine USB-Host-, eine USB-Device, eine RS-232, eine LAN und eine GPIB Schnittstelle.
Die Rigol Funktionsgeneratoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.
Modellübersicht | DG5071 | DG5072 | DG5101 | DG5102 | DG5251 | DG5252 | DG5351 | DG5352 |
---|---|---|---|---|---|---|---|---|
Max. Frequenz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 250 MHz | 250 MHz | 350 MHz | 350 MHz |
Abtastrate | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s |
Auflösung | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz | 1 µHz |
Ausgänge (Kanäle) | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
Funktionsgenerator | Funktionsgenerator Rigol DG5252 |
---|---|
Bildschirm | 10,92 cm (4.3") TFT mit 16M Farben |
Auflösung | 480 × 272 Pixel |
Anschlüsse |
|
Abmessungen (B × H × T) | 263 mm × 107 mm × 505 mm |
Gewicht | 4.3 kg |
Unterstützte Betriebssysteme | Windows XP (32Bit + 64Bit), Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit) |
Die komplette Liste der technischen Daten können Sie dem Kapitel "Specification" des Datenblattes entnehmen.
Funktionen | Funktionsgenerator Rigol DG5252 |
---|---|
Kanäle | 2 |
Signal Ausgangsformen | Sinus, Rechteck, Puls, Rampe, 9 vordefinierte arbiträre Ausgangsformen, frei definierbare arbiträre Ausgangsformen, Rauschen |
Vertikale Auflösung | 14 bit |
Amplituden | 10 mVpp ~ 10 Vpp (50 Ω) |
DC Offset | ±5 V (50 Ω) |
Abtastrate | 1 GSa/s |
Frequenzbereich Sinus | 1 µHz - 250 MHz |
Frequenzbereich Rechteck | 1 µHz - 120 MHz |
Frequenzbereich Puls | 1 µHz - 50 MHz |
Frequenzbereich Rampe | 1 µHz - 5 MHz |
Frequenzbereich Arbiträr | 1 µHz - 50 MHz |
Frequenzbereich Rauschen | 250 MHz (-3db) |
Auflösung | 1 µHz |
