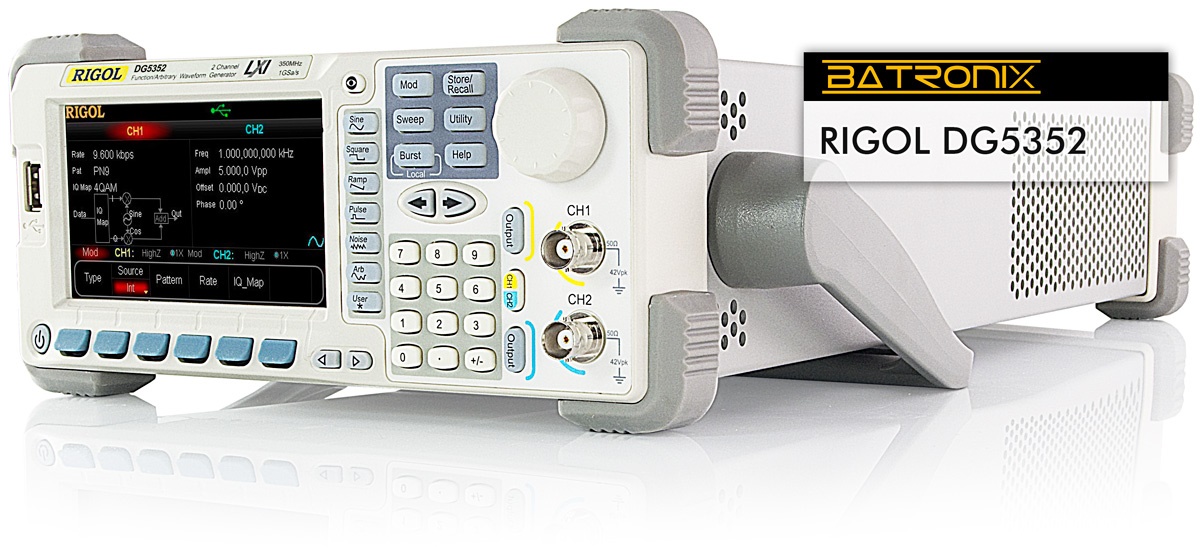

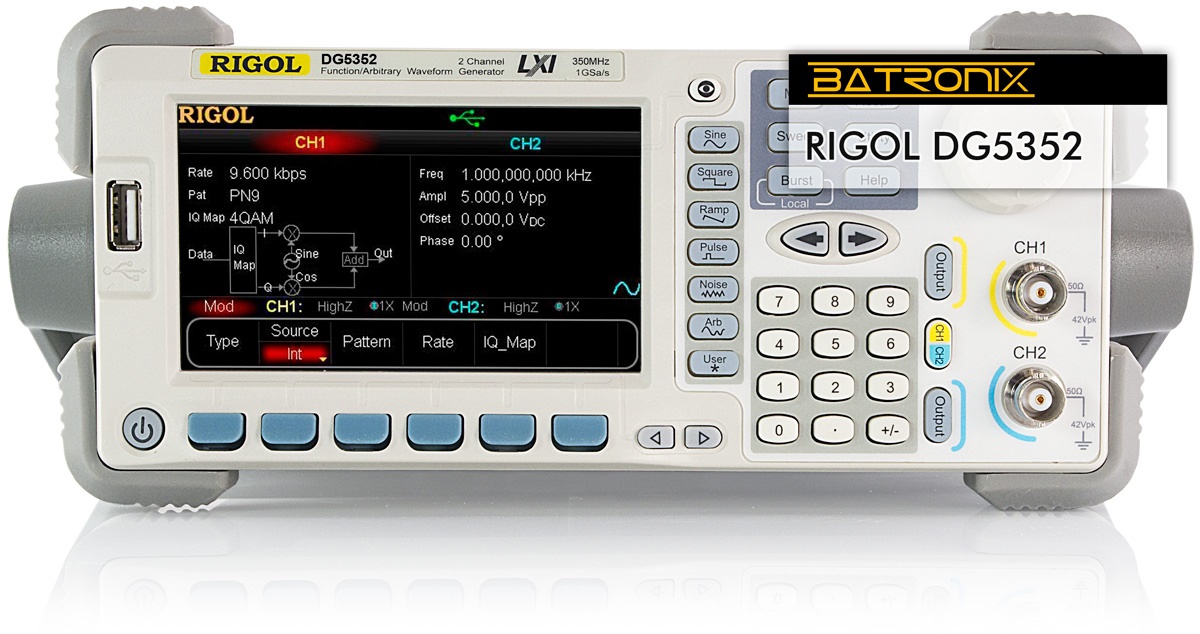

Name: Rigol DG5352
Brand: Rigol
Availability: Discontinued

Beschreibung

Das Rigol DG5352 ist ein Zweikanal Funktionsgenerator (Arbitrary Waveform Generator) zur Erzeugung hochwertiger Ausgangssignale bis 350 MHz (Sinus). Neben dem analogen Ausgang enthalten die Geräte eine USB-Host-, eine USB-Device, eine RS-232, eine LAN und eine GPIB Schnittstelle.

Die Rigol Funktionsgeneratoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.

Modellübersicht	DG5071	DG5072	DG5101	DG5102	DG5251	DG5252	DG5351	DG5352
Max. Frequenz	70 MHz	70 MHz	100 MHz	100 MHz	250 MHz	250 MHz	350 MHz	350 MHz
Abtastrate	1 GSa/s	1 GSa/s	1 GSa/s	1 GSa/s	1 GSa/s	1 GSa/s	1 GSa/s	1 GSa/s
Auflösung	1 µHz	1 µHz	1 µHz	1 µHz	1 µHz	1 µHz	1 µHz	1 µHz
Ausgänge (Kanäle)	1	2	1	2	1	2	1	2

Besondere Features

Dateisystem und USB Stick Unterstützung
Die Geräte unterstützen ein Dateisystem zur Speicherung von Signalformen im internen Speicher sowie auf USB Sticks.
Integriertes Hilfesystem
Die Geräte können dem Anwender Beschreibungen einzelner Funktionen sowie Schritt für Schritt Auflistungen für oft vorkommenden Anwendungsfälle anzeigen.

Screenshots vom LCD

AM Modulation

PWM Modulation

FSK Modulation

IQ Modulation

IQ-Mapping-Editor

IQ-Mapping-Auswahl

Burst Funktion

Sweep Funktion

Frequenzsprung Software Option

Technische Daten

Funktionsgenerator	Funktionsgenerator Rigol DG5352
Bildschirm	10,92 cm (4.3") TFT mit 16M Farben
Auflösung	480 × 272 Pixel
Anschlüsse	USB-Host für den Anschluss von USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC LAN für die Verwendung im Netzwerk GPIB (IEE-488, General Purpose Interface Bus)
Abmessungen (B × H × T)	263 mm × 107 mm × 505 mm
Gewicht	4.3 kg
Unterstützte Betriebssysteme	Windows XP (32Bit + 64Bit), Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit)

Die komplette Liste der technischen Daten können Sie dem Kapitel "Specification" des Datenblattes entnehmen.

Funktionen	Funktionsgenerator Rigol DG5352
Kanäle	2
Signal Ausgangsformen	Sinus, Rechteck, Puls, Rampe, 9 vordefinierte arbiträre Ausgangsformen, frei definierbare arbiträre Ausgangsformen, Rauschen
Vertikale Auflösung	14 bit
Amplituden	10 mVpp ~ 10 Vpp (50 Ω)
DC Offset	±5 V (50 Ω)
Abtastrate	1 GSa/s
Frequenzbereich Sinus	1 µHz - 350 MHz
Frequenzbereich Rechteck	1 µHz - 120 MHz
Frequenzbereich Puls	1 µHz - 50 MHz
Frequenzbereich Rampe	1 µHz - 5 MHz
Frequenzbereich Arbiträr	1 µHz - 50 MHz
Frequenzbereich Rauschen	250 MHz (-3db)
Auflösung	1 µHz
