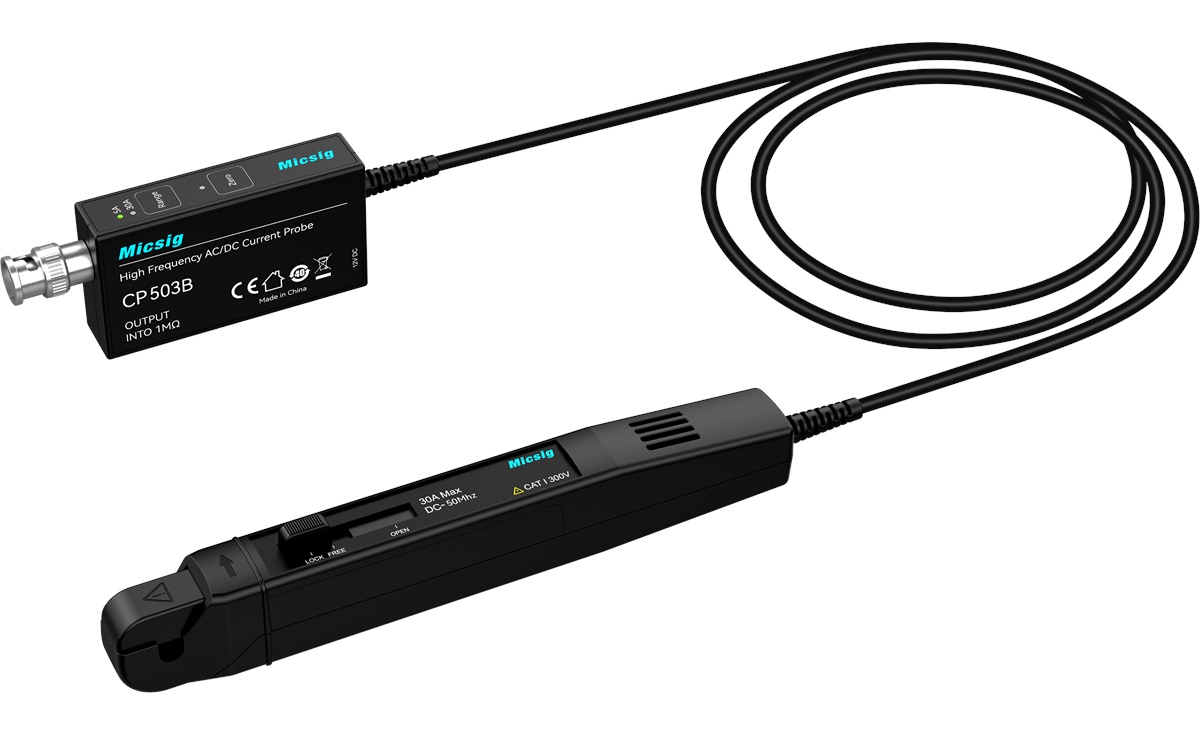

Die Micsig CP503B Stromzange mit 50 MHz Bandbreite hat ein ausgezeichnetes Preis-Leistungs-Verhältnis. Sie ist daher eine gute Option, wenn Sie eine preisgünstige Stromsonde suchen. Dank der Standard-BNC-Schnittstelle ist die CP503B für alle Oszilloskope geeignet. Darüber hinaus bietet die CP503B genaue und einfache AC/DC-Messfunktionen, eine Bereichswahl von 5 A / 30 A, eine Überlastanzeige und eine Unterstrommessung sowie eine DC-Genauigkeit von 1 %.
| Modell | CP503B | CP1003B |
|---|---|---|
| Bandbreite | 50 MHz | 100 MHz |
| Anstiegszeit | ≤ 7 ns | ≤ 3,5 ns |
| Stromschnittstelle | Standard BNC | Standard BNC |
| Verzögerung | < 6.5 ns (5 A) < 8.5 ns (30 A) | < 30 ns (6 A) < 30 ns (30 A) |
| Stromversorgung | DC 12 V / 3 A | DC 5 V / 3 A |
| Strombereich | 5 A / 30 A |
| Eingangsstrombereich | 4 mA - 5 Apk（6 A） 30 mA - 30 Apk（30 A） |
| Maximale Stromaufnahme | 50 Apk，100 Apk-pk，30 Arms |
| Maximale Arbeitsspannung | CAT I 300V |
| Ausgangsempfindlichkeit | 1 V / 1 A (5 A, 1x) 1 V / 10 A (30 A, 10x) |
| Max. Leiterdurchmesser | 5 mm |
| Überlastanzeige | Blinklicht |
Downloads
Anleitung
CP Anleitung
Sprache: Englisch
Dateigröße: 381.92 KiB
Erscheinungsdatum: 09.06.2024
