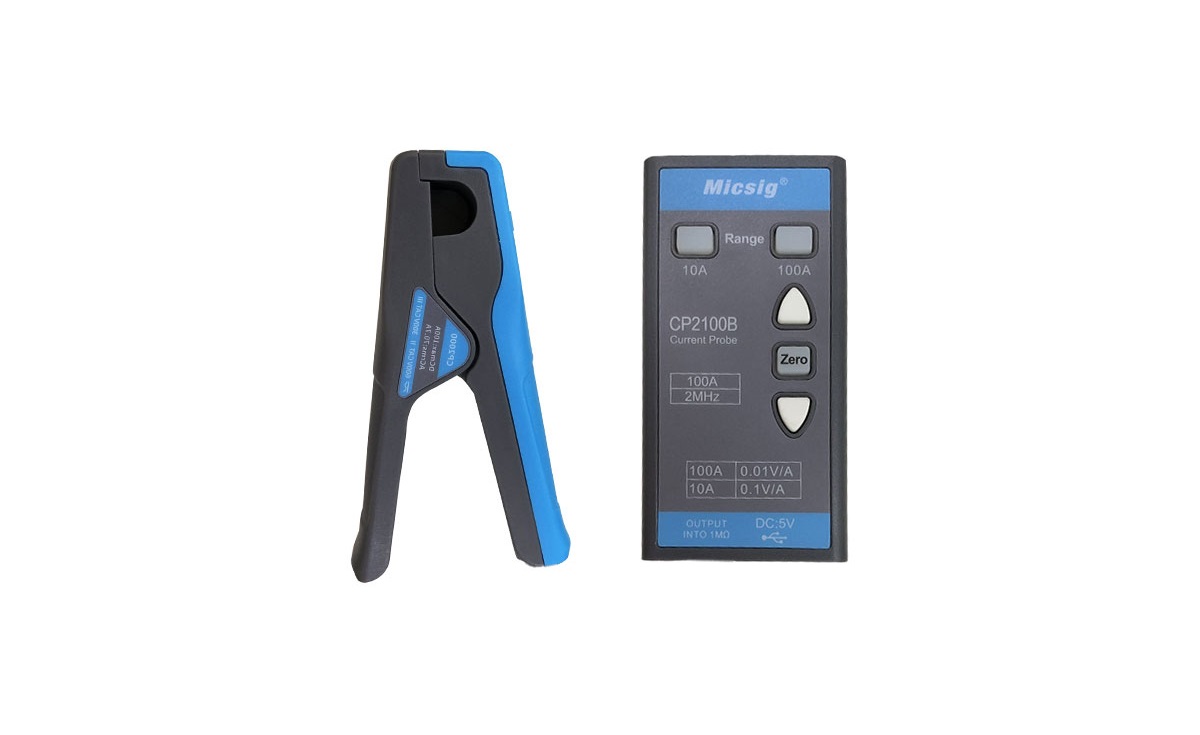

Die Strommesszangen der CP-Serie von Micsig können sowohl Gleich- als auch Wechselstrom messen und haben ein kompaktes Design. Sie haben eine Standard-BNC-Schnittstelle für Oszilloskope. Es stehen zwei optionale Messbereiche sowie eine automatische Entmagnetisierung und Nullstellung, sowie eine optische und akustische Überlastungsanzeige zur Verfügung.
| Modell | CP2100A | CP2100B | CP3008 |
|---|---|---|---|
| Bandbreite | DC-800 kHz | DC-2,5 MHz | DC-8 MHz |
| Anstiegszeit | <= 583 ns | <= 175 ns | <= 43,75 ns |
| Bereiche | 10 A/100 A | 10 A/100 A | 50 A / 300 A |
| Ausgangsempfindlichkeit | 0,1 V/A (10 A) 0,01 V/A (100 A) | 0,1 V/A (10 A) 0,01 V/A (100 A) | 0,1 V/A (10 A) 0,01 V/A (100 A) |
| DC-Genauigkeit | 3 %+-50 mA (10 A) 4 %+-50 mA (100 A, 500 mA-40 Apk) 15 % (100 A, 40 Apk-100 Apk) | 3 %+-50 mA (10 A) 4 %+-50 mA (100 A, 500 mA-40 Apk) 15% (100 A, 40 Apk-100 Apk) | ±1% ±10mA（50A) ±1% ±100mA（300A） |
| Verzögerung | <150 ns (10 A) <200 ns (100 A) | <150 ns (10 A) <200 ns (100 A) | 40 ns |
| Max. Spannung | CAT II 600 V / CAT III 300 V | CAT II 600 V / CAT III 300 V | |
| Versorgung | DC 5 V | DC 5 V | DC 12 V |
Downloads
Datenblatt
Micsig CP2000 Datenblatt
Dateigröße: 1.33 MiB
Erscheinungsdatum: 04.07.2017
Anleitung
CP2100 Anleitung
Sprache: Englisch
Dateigröße: 400.44 KiB
Erscheinungsdatum: 01.11.2019
Katalog
Micsig Produkt-Katalog 2023
Sprache: Englisch
Version: 1.8
Dateigröße: 3.90 MiB
Erscheinungsdatum: 18.08.2023
