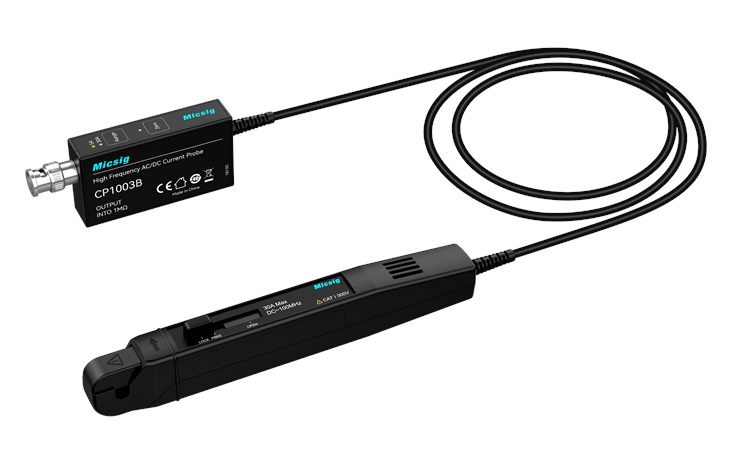

Die Micsig CPXX03B Strommesszangen mit 50/100/150 MHz Bandbreite haben ein ausgezeichnetes Preis-Leistungs-Verhältnis. Sie sind daher eine gute Option, wenn eine preisgünstige Stromzange gesucht wird. Dank der Standard-BNC-Schnittstelle sind sie für alle Oszilloskope geeignet. Darüber hinaus bieten sie genaue und einfache AC/DC-Messfunktionen, eine Bereichswahl von 5 A / 30 A, eine Überlastanzeige und eine Unterstrommessung sowie eine DC-Genauigkeit von 1 %.
| Merkmal | CP1503B | CP1003B | CP503B |
|---|---|---|---|
| Bandbreite | 150 MHz | 100 MHz | 50 MHz |
| Anstiegszeit | ≤ 2,67 ns | ≤ 3,5 ns | ≤ 7 ns |
| Max. Eingangsstrom | 50 Apeak, 30 Arms | 30 Arms, 50 Apeak | 30 Arms, 50 Apeak |
| Messbereich | 5 Arms (5 A) 30 Arms (30 A) | 5 Arms (5 A) 30 Arms (30 A) | 5 Arms (5 A) 30 Arms (30 A) |
| Genauigkeit | ±1% ±1 mA (5 A) ±1% ±10 mA (30 A) | ±1% ±1 mA (5 A) ±1% ±10 mA (30 A) | ±1% ±1 mA (5 A) ±1% ±10 mA (30 A) |
| Niedrigster messbarer Strom | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) | 1 mA (5 A) 10 mA (30 A) |
| Rauschen | ≤400 μArms (5 A) ≤120 μArms (30 A) | <4 mApp (5 A) <30 mApp (30 A) | <4 mApp (5 A) <30 mApp (30 A) |
| Ausgangsempfindlichkeit | 1 V / 1 A (5 A, 1×) 1 V / 10 A (30 A, 10×) | 1 V / 1 A (5 A, 1×) 1 V / 10 A (30 A, 10×) | 1 V / 1 A (5 A, 1×) 1 V / 10 A (30 A, 10×) |
| Stromversorgung | DC 12 V | DC 12 V | DC 12 V |
| Max. Leiterdurchmesser | 5 mm | 5 mm | 5 mm |
| Kabellänge | 1,5 m | 1 m | 1 m |
| Schnittstelle | Standard BNC interface | Standard BNC interface | Standard BNC interface |
Downloads
Datenblatt
Micsig CP Datenblatt
Sprache: Englisch
Dateigröße: 912.51 KiB
Erscheinungsdatum: 21.09.2026
Anleitung
Micsig CP Anleitung
Sprache: Englisch
Dateigröße: 2.10 MiB
Erscheinungsdatum: 21.09.2026
Micsig CP Kurzanleitung
Sprache: Englisch
Dateigröße: 570.90 KiB
Erscheinungsdatum: 21.09.2026
