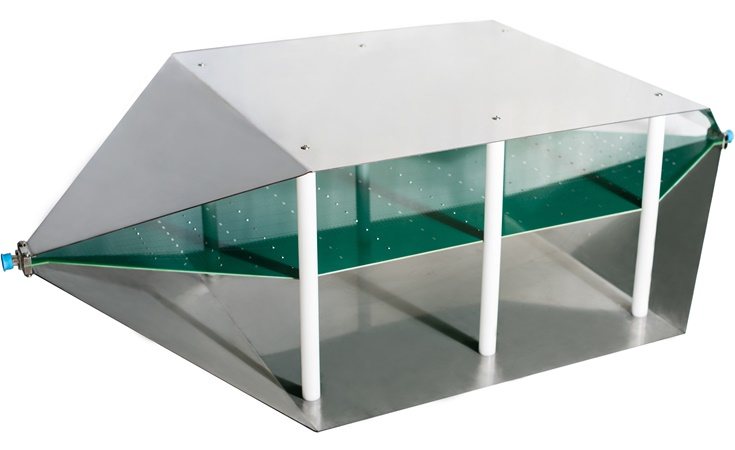

Technische Daten | TBTC3 |
---|---|
Abmessung (L x B x H) | 1038 x 501 x 305 mm |
Rechteckige Fläche unter dem Septum | 360 x 480 mm |
Septum-Höhe | 150 mm |
Maximal-Volumen des Prüflings (L x B x H) | 300 x 300 x 100 mm |
Anschlüsse TEM-Zelle | N-Buchsen |
Nominelle Zellenimpedanz | 50 Ω |
Wellenwiderstand | 377 Ω |
Maximale HF-Eingangsleistung | 25 W |
Eingangsreflexionsfaktor* S11 | bis zu 700 MHz < -16 dB |
Vorwärtstransmissionsfaktor* S21 (Einfügedämpfung) | bis zu 730 MHz: < 3 dB |
