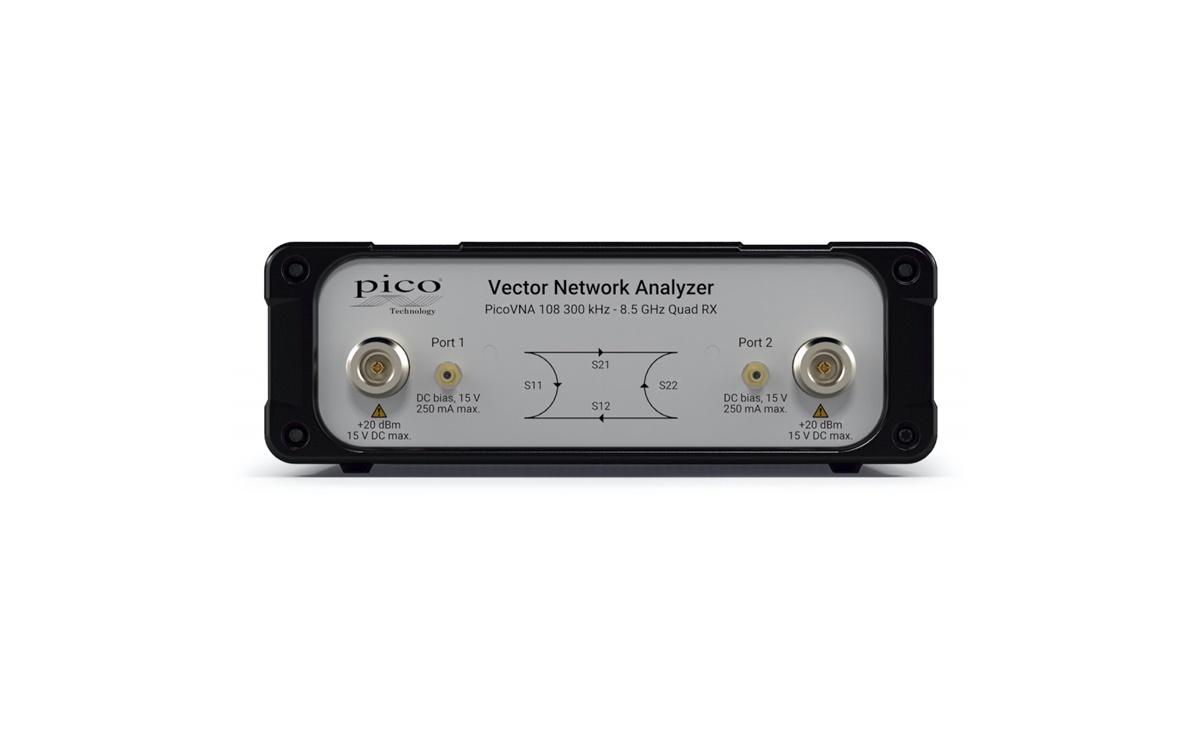

Die PicoVNA 106 und PicoVNA 108 sind PC-gesteuerte Vektor-Netzwerkanalysatoren, die eine direkte Messung von Vorwärts- und Rückwärtsparametern ermöglichen.
Die Architektur basiert auf einer Vier-Empfänger-Anordnung (Quad RX) mit einer Bandbreite von bis zu 140 kHz. Bei den Kopplern A und B handelt es sich um breitbandige HF-Brückenkomponenten, die die erforderliche Richtwirkung in beide Richtungen liefern. Die Signaldetektion erfolgt mit Hilfe von Analog-Digital-Wandlern, die das ZF-Signal abtasten. Die Abtastdaten werden vom integrierten Controller verarbeitet, um die I- und Q-Komponenten zu erhalten. Das Erkennungssystem arbeitet mit einer ZF von 1,3 MHz und verwendet eine patentierte Schaltungstechnik, die hohe Geschwindigkeiten bei sehr geringem Spurenrauschen erreicht.
Die Software des Geräts läuft auf einem PC und die Kommunikation mit dem Gerät erfolgt über die USB-Schnittstelle. Die Software führt die mathematische Verarbeitung durch und ermöglicht die Anzeige der gemessenen Parameter in vielen Formen, darunter:
- Frequenzbereich
- Zeitbereich
- De-Embedding-Dienstprogramm
- Messung der Ausgangsleistung am Punkt der 1-dB-Verstärkungskompression
- Messung der AM-PM-Umwandlung
- Messung der Eigenschaften von Frequenzmischern (nur PicoVNA 108)
- Messung der Phasen- und Amplitudenausrichtung von zwei externen Signalquellen (nur PicoVNA 108)
| Modell | PicoVNA-106 | PicoVNA-108 |
|---|---|---|
| Bandbreite | 300 kHz - 6 GHz | 300 kHz - 8,5 GHz |
| Messbandbreite | 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz | 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz |
| Dynamikbereich | 118 dB (bei 10 Hz) | 124 dB (bei 10 Hz) |
| Durchschnittlich angezeigtes Grundrauschen | -110 dB (typisch bei 0,3 - 10 MHz) -118 dB (typisch bei 10 - 4000 MHz) -110 dB (typisch bei > 4000 MHz) | -110 dB (typisch bei 0,3 - 1 MHz) -124 dB (typisch bei 1 - 6 GHz) -128 dB (typisch bei > 6 GHz) |
| Messparameter | S11, S21, S22, S12; P1dB (1 dB Verstärkungs-Kompression); AM-PM-Umwandlungsfaktor (PM durch AM) | S11, S21, S22, S12; P1dB (1 dB Verstärkungs-Kompression); AM-PM-Umwandlungsfaktor (PM durch AM) Mischerkonversionsverlust, Rückflussdämpfung, Isolation und Kompression (nur PicoVNA-108) |
| Schnittstelle | USB 2.0 | USB 2.0 |
Quad-RX-Architektur mit 4 Empfängern
Die PicoVNAs integrieren eine schnell schaltende Sinuswellen-Signalquelle mit einem sehr schnell einschwingenden Port-Transfer-Schalter. Schneller als konkurrierende VNAs mit doppeltem Frequenzdurchlauf stimulieren die PicoVNAs innerhalb eines einzigen Frequenzdurchlaufs an jedem Frequenzpunkt nacheinander beide Ports und messen zweimal die Phase und Amplitude der einfallenden, reflektierten und übertragenen Wellen an den vier Empfängern. Dies könnte mit einem gewissen Grad an Genauigkeit mit einer einzigen Quelle, einem Umschalter und zwei Empfängern erreicht werden, wobei die letzteren Eingänge durch ein weiteres Paar von Umschaltern geschaltet werden. Alternativ können auch drei Empfänger mit einem zusätzlichen Eingangsumschalter verwendet werden. Der PicoVNA verwendet jedoch vier Empfänger.
Durch die Verwendung von vier Empfängern werden die nicht korrigierbaren Fehler des Eingangsumschalters (vor allem Streuverluste und Übersprechen) eliminiert. Diese Restfehler sind bei Architekturen mit zwei und drei Empfängern immer vorhanden und führen zu einer geringeren Genauigkeit als beim Quad-RX-Design.
Dynamikbereich
Der PicoVNA 108 bietet einen außergewöhnlichen Dynamikbereich von 124 dB bei 10 Hz (118 dB für den PicoVNA 106) und weniger als 0,006 dB RMS-Spurrauschen bei seiner maximalen Betriebsbandbreite von 140 kHz. Die Geräte können auch alle vier S-Parameter an jedem Frequenzpunkt in nur 182 μs (PicoVNA 106) oder 189 μs (PicoVNA 108) oder S11 + S21 in weniger als 100 μs erfassen. Mit anderen Worten: eine 201-Punkt-2-Port-.s2p-Touchstone-Datei in weniger als 38 ms oder bis zu zwei .s1p-Dateien in weniger als 20 ms.
Bias-Ts
Bias-Ts sind bei anderen VNAs oft nicht vorhanden oder als teure Extras erhältlich. Verwenden Sie die integrierten Bias-Ts der PicoVNAs, um aktive Geräte mit einer Gleichstromvorspannung oder einem Teststimulus zu versorgen, ohne die Komplexität und Kosten externer Gleichstromblöcke. Die Vorspannung wird von externen Stromversorgungen oder Testquellen geliefert, die zu den SMB-Anschlüssen neben jedem VNA-Port geleitet werden.
PicoVNA 5: Die neue Software für Vektor-Netzwerkanalysatoren
Die PicoVNA 5-Software ist mit älterer Computerhardware kompatibel und nutzt gleichzeitig moderne Hardware (PC, Mac oder eingebettete Systeme; x86-64 oder AArch64, einschließlich Raspberry Pi3B+ und höher) effizient, um neue Verarbeitungs- und Funktionsmöglichkeiten zu erschließen.
Mit einem PicoVNA 106 oder PicoVNA 108 können Sie mit der PicoVNA 5-Software eine Reihe von Frequenzbereichs- und Zeitbereich-Viewports (Anzeigekanäle) anpassen. Darüber hinaus können Sie Marker mit umfassenden, benutzerkonfigurierbaren Anzeigen hinzufügen und gruppieren sowie Querverweise auf Speicherspuren erstellen. Organisieren Sie all dies auf einer durch und durch modernen, flotten Multi-Port UI (User Interface). Ob lokal, netzwerkferngesteuert oder SCPI-gesteuert; oder eine Kombination aus allen dreien!
PicoVNA 5 wurde für alle unsere System- und OEM-Integratoren entwickelt, von denen wir wissen, dass sie da draußen sind. Eine leistungsstarke API bietet Ihnen (z. B. LabVIEW-, MATLAB-, Python-Benutzern usw.) separate SCPI- oder API-Optionen für die Schnittstellenanbindung. Sowohl die Software als auch die API sind so konzipiert, dass sie schnell erweitert werden können, um den sich ständig weiterentwickelnden Benutzeranforderungen gerecht zu werden; wir hoffen, dass Sie uns dies über ein anwendungsinternes Feedbackprogramm mitteilen. Bei der laufenden Entwicklung von PicoVNA 5 werden alle Funktionen des Vorgängers PicoVNA 3 auf die neue Software übertragen.
Während dieser Zeit ist PicoVNA 3 weiterhin verfügbar und wird ebenso wie die DLL für die Remote-Schnittstelle vollständig unterstützt.
Die meisten Benutzer werden die Software PicoVNA 5 bevorzugen. Es wird jedoch einen kurzen Zeitraum geben, in dem bestimmte PicoVNA-Funktionen noch nicht in der neuen Software enthalten sind. Die Software PicoVNA 3 ist daher weiterhin verfügbar und wird vollständig unterstützt.
Vektor-Netzwerkanalysatoren für jedermann
Einst die Domäne einer kleinen Elite, ist die Mikrowellenmessung in das Leben von Wissenschaftlern, Pädagogen, Vermessungsingenieuren, Inspektoren, Ingenieuren und Technikern gleichermaßen vorgedrungen. Die heutigen Mikrowellenmessungen müssen einfach, tragbar, genau, kostengünstig und leicht zu erlernen sein.
Die Vektor-Netzwerkanalysatoren von Pico sind professionelle, USB-gesteuerte Vektor-Netzwerkinstrumente in Laborqualität mit beispielloser Leistung, Tragbarkeit und einem hervorragenden Preis-Leistungs-Verhältnis, die in Großbritannien entwickelt wurden. Trotz ihres einfachen Aufbaus, der geringen Stellfläche und der niedrigen Kosten verfügen die Geräte über eine Vier-Empfänger-Architektur, um die unkorrigierbaren Fehler, Verzögerungen und die Unzuverlässigkeit interner Umschalter zu minimieren.
Spielraum Der PicoVNA 108 bietet einen außergewöhnlichen Dynamikbereich von 124 dB bei 10 Hz (118 dB für den PicoVNA 106) und weniger als 0,006 dB RMS-Spurrauschen bei seiner maximalen Betriebsbandbreite von 140 kHz. Die Geräte können außerdem alle vier S-Parameter an jedem Frequenzpunkt in nur 182 μs (PicoVNA 106) oder 189 μs (PicoVNA 108) oder S11 + S21 in weniger als 100 μs erfassen. Mit anderen Worten: eine 201-Punkt-2-Port-.s2p-Touchstone-Datei in weniger als 38 ms oder bis zu zwei .s1p-Dateien in weniger als 20 ms. Aufgrund ihres niedrigen Preises sind sie sowohl als skalare Netzwerkanalysatoren mit großem Dynamikbereich oder als Vektorreflektometer mit einem Tor als auch als vollwertige vektorielle Netzwerkanalysatoren mit zwei Toren und zwei Pfaden kostengünstig. Sie sind erschwinglich im Klassenzimmer, in kleinen Unternehmen und sogar in Amateurwerkstätten und erfüllen die Anforderungen aller Benutzer bis hin zum Labor- oder Produktionstechniker oder zum Messtechniker.
Vektorielle Netzwerkanalyse im Feld, am Arbeitsplatz oder als eingebettete Funktion
Die geringe Größe, das geringe Gewicht und die niedrigen Kosten der PicoVNAs eignen sich für den Einsatz im Außendienst, für Installationstests, eingebettete OEM-Anwendungen und in Schulungsräumen. Dank ihrer Fähigkeit zur Fernautomatisierung sind sie auch für folgende Anwendungen attraktiv:
- Testautomatisierung, einschließlich Steuerung und Messung mehrerer VNAs
- Hersteller, die einen Reflektometrie- oder Transmissionsmesskern integrieren müssen
- Inspektion, Test, Charakterisierung und Kalibrierung in der Herstellung, im Vertrieb und in Servicezentren:
- ATE für elektronische Komponenten, Baugruppen, Systeme und Schnittstellen/Zwischenverbindungen (Kabel, Leiterplatten und drahtlose Geräte)
- Material-, Geologie-, Biowissenschaften und Lebensmittelwissenschaften; Gewebebildgebung; Penetrationsscan und Radar
- Prüfung und Anpassung von Breitbandkabeln und -kabelbäumen bei der Herstellung und Installation sowie Fehlerüberwachung über die gesamte Lebensdauer
- Antennenanpassung und -abstimmung
Softwareentwicklungskits mit Codebeispielen in MATLAB und MATLAB RF Toolbox, LabVIEW, C, C# und Python stehen auf den GitHub-Seiten von Pico Technology zum Download bereit. Die Beispiele umfassen die Adressierung und Steuerung mehrerer Geräte.
