Pico Technology PicoVNA-R06 Advanced Kit (PQ467)

PicoVNA-R06 Advanced Kit (PQ467) Messtechnik Geräte von Pico Technology

PicoVNA-R06 Advanced Kit (PQ467) Messtechnik Geräte von Pico Technology

Serie PicoVNA Messtechnik Geräte von Pico Technology, Vorderansicht

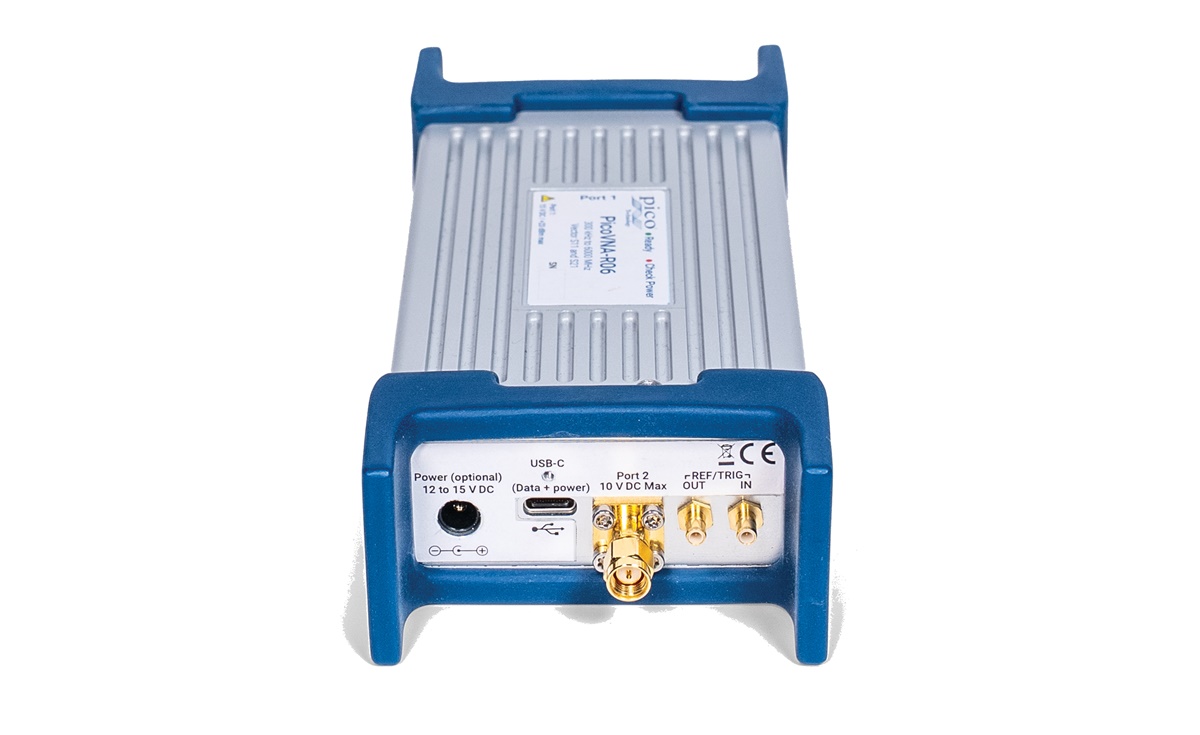

Serie PicoVNA Messtechnik Geräte von Pico Technology, Rückansicht

Serie PicoVNA Messtechnik Geräte von Pico Technology

Serie PicoVNA Messtechnik Geräte von Pico Technology, Vorderansicht

Serie PicoVNA Messtechnik Geräte von Pico Technology, Vorderansicht

Serie PicoVNA Messtechnik Geräte von Pico Technology, Seitenansicht

Schreiben Sie die erste Bewertung

1-Port USB PC-Vektor-Netzwerk Analysator und Reflektometer von 300 kHz bis 6 GHz.

3 Jahre Garantie

Nr.: PQ467

Versandkostenfrei innerhalb Deutschlands und in unsere EU-Nachbarländer! Zzgl. Versandkosten in alle übrigen Länder.

in 11-30 Tagen nach Bestellung auf Lager.

4.645,- € Netto

5.527,55 € inkl. MwSt.

Beschreibung

Der PicoVNA-R06 ist ein kompakter und leistungsfähiger 1-Pfad-Vektornetzwerkanalysator mit 2 Ports für Messungen von 300 kHz bis 6 GHz. Mit seiner hohen Messgeschwindigkeit, umfangreichen Analysefunktionen und flexiblen PC-Anbindung eignet er sich ideal für die Entwicklung, Prüfung und Optimierung von HF-Komponenten, Baugruppen, Antennen und Übertragungsstrecken.

Das Gerät misst die S-Parameter S11 und S21 und bietet eine typische Dynamik von bis zu 80 dB im Frequenzbereich von 0,3 bis 2 GHz. Durch Kalibrierfunktionen für S11 & S21, Quellenanpassung, Normalisierung und Isolation lassen sich zuverlässige und reproduzierbare Messergebnisse erzielen.

Das robuste Gehäuse ist nach IP66 klassifiziert und damit für staubige sowie feuchte Außenbedingungen geeignet. Ein integrierter Kalibrator kompensiert temperaturbedingte Messabweichungen im Bereich von 0 bis 40 °C. Die Stromversorgung über USB‑C erleichtert den Einsatz mit einem robusten Laptop oder Tablet, ohne zusätzliches Netzteil.

Die Software des Geräts läuft auf einem PC und die Kommunikation mit dem Gerät erfolgt über die USB-Schnittstelle.

Für eine komfortable Auswertung unterstützt der PicoVNA-R06 zahlreiche Darstellungsarten:

Logarithmische und lineare Amplitude
Phase und Gruppenlaufzeit
VSWR
Real- und Imaginärteil
Smith-Diagramm
Polardiagramm
Zeitbereichsdarstellung

Hauptmerkmale

Frequenzbereich: Von 300 kHz bis 6,4 GHz, mit einer Frequenzeinstellungsauflösung von 10 Hz.
Messparameter: S11 und S21.
Abtastgeschwindigkeit: Bis zu 20,2 ms für 201 Punkte (S11) und 33,1 ms für S11+S21 (140-kHz-Bandbreite, 10 MHz bis 6,4 GHz).
Abtastpunkte: Wählbar von 51 bis maximal 10.001 Punkte.
Betriebssystemkompatibilität: Kompatibel mit Windows 10 (oder höher), macOS 11 (Big Sur oder höher), Linux und Raspberry Pi 4 (oder höher).
Schnittstellen & API: Nahtlose Integration in automatisierte Systeme über eine eigenständige API mit Beispielen in C, C++ und Python sowie über die SCPI-Fernsteuerungsschnittstelle mittels VNA Control 5

Der PicoVNA-R06 unterstützt eine 1-Port-Korrektur für S11 sowie Quellenanpassungskorrektur, Normalisierung und Isolationskorrektur für S21. Für Zeitbereichsmessungen stehen Hanning- und Kaiser-Bessel-Filter zur Verfügung. Eine manuelle oder automatische Kompensation der elektrischen Länge sowie die Korrektur der effektiven Dielektrizitätskonstante erleichtern die Messung an Kabeln, Leitungen und Leiterplatten.

Neben linearen Frequenz-Sweeps ermöglicht das Gerät auch CW-Sweeps und zeitgesteuerte Messungen. Mit externen Trigger-Ein- und -Ausgängen lässt sich der Analysator in automatisierte Testaufbauten integrieren.

Eigenschaft	Wert
Frequenzbereich	300 kHz bis 6 GHz
Messparameter	S11, S21
Messbandbreiten	10, 50, 100, 500 Hz; 1, 5, 10, 15, 35, 70 und 140 kHz
Sweep-Punkte	51, 101, 201, 401, 801, 1,024, 2,001, 4,001, 9,001, 10,001
Typische Dynamik	80 dB bis 2 GHz; 70 dB bis 6 GHz
Testsignalpegel	-20 bis 0 dBm
Einstellauflösung Testleistung	0,1 dB
Testport-Anschlüsse	Typ-N & SMA Stecker
Schnittstelle	USB-C
Abmessungen	187 × 81 × 41 mm
Gewicht	0,47 kg
Versorgung	USB-C Power Delivery, 5 V / 3 A; optionaler DC-Eingang 12–15 V DC, maximal 1,9 A bei 15 V

Alle anderen technischen Daten finden Sie im Datenblatt

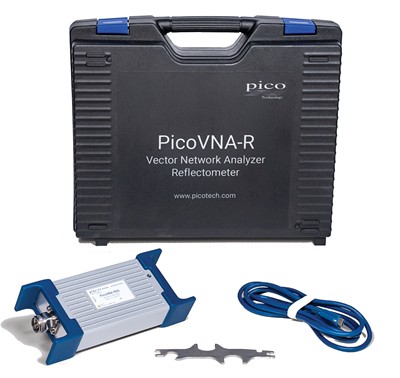

PicoVNA-R06 Lite Kit (PQ466) Messtechnik Geräte von Pico Technology Vektor-Netzwerkanalysatoren für jedermann

Vektor-Netzwerkanalysatoren für jedermann

Einst die Domäne einer kleinen Elite, ist die Mikrowellenmessung in das Leben von Wissenschaftlern, Pädagogen, Vermessungsingenieuren, Inspektoren, Ingenieuren und Technikern gleichermaßen vorgedrungen. Die heutigen Mikrowellenmessungen müssen einfach, tragbar, genau, kostengünstig und leicht zu erlernen sein.

Die Vektor-Netzwerkanalysatoren von Pico sind professionelle, USB-gesteuerte Vektor-Netzwerkinstrumente in Laborqualität mit beispielloser Leistung, Tragbarkeit und einem hervorragenden Preis-Leistungs-Verhältnis, die in Großbritannien entwickelt wurden.

Sie sind erschwinglich für Klassenzimmer, kleine Unternehmen und in Amateurwerkstätten und erfüllen die Anforderungen aller Benutzer bis hin zum Labor- oder Produktionstechniker oder zum Messtechnik Experten.

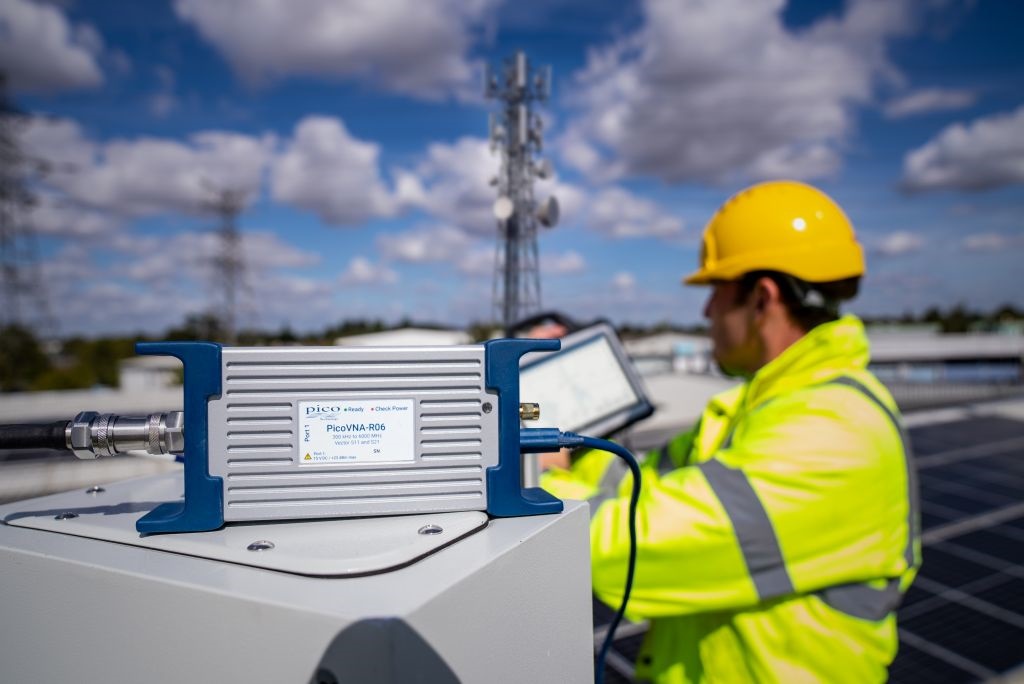

Vektorielle Netzwerkanalyse im Feld, am Arbeitsplatz oder als eingebettete Funktion

Die geringe Größe, das geringe Gewicht und die niedrigen Kosten der PicoVNAs eignen sich für den Einsatz im Außendienst, für Installationstests, eingebettete OEM-Anwendungen und in Schulungsräumen. Dank ihrer Fähigkeit zur Fernautomatisierung sind sie auch für folgende Anwendungen attraktiv:

Testautomatisierung, einschließlich Steuerung und Messung mehrerer VNAs
Inspektion, Test, Charakterisierung und Kalibrierung in der Herstellung, im Vertrieb und in Servicezentren:
- ATE für elektronische Komponenten, Baugruppen, Systeme und Schnittstellen/Zwischenverbindungen (Kabel, Leiterplatten und drahtlose Geräte)
- Material-, Geologie-, Biowissenschaften und Lebensmittelwissenschaften; Gewebebildgebung; Penetrationsscan und Radar
Prüfung und Anpassung von Breitbandkabeln und -kabelbäumen bei der Herstellung und Installation sowie Fehlerüberwachung über die gesamte Lebensdauer
Antennenanpassung und -abstimmung

Softwareentwicklungskits mit Codebeispielen in MATLAB und MATLAB RF Toolbox, LabVIEW, C, C# und Python stehen auf den GitHub-Seiten von Pico Technology zum Download bereit. Die Beispiele umfassen die Adressierung und Steuerung mehrerer Geräte.

Vielseitige Darstellung und Analyse

Bis zu vier Display-Kanäle mit jeweils zwei Kurven ermöglichen die gleichzeitige Darstellung verschiedener Messgrößen, wie Amplitude (logarithmisch und linear), Phase, Gruppenverzögerung, VSWR, Realteil, Imaginärteil, Smith-Diagramm, Polardiagramm und Zeitbereich. Zusätzlich stehen acht Marker, Delta-Marker, feste Marker, Peak-/Minimum-Hold sowie automatische 3-dB- und 6-dB-Bandbreitenmessungen zur Verfügung. Pro Display-Kanal kann außerdem eine Referenzkurve aus dem Speicher abgerufen werden.

Dynamikbereich

Der PicoVNA-R06 bietet einen Dynamikbereich von 80 dB bei 300 kHz - 2 GHz (70 dB bei 2 GHz - 6 GHz) und typisch 0,008 dB RMS-Spurrauschen bei seiner maximalen Betriebsbandbreite von 140 kHz.

Flexible Kalibrierung

Der PicoVNA-R wird von den meisten handelsüblichen Kalibriersätzen sowie von den Präzisions-Kalibriersätzen PC3.5 SOLT und dem automatisierten elektronischen Kalibriermodul von Pico unterstützt.

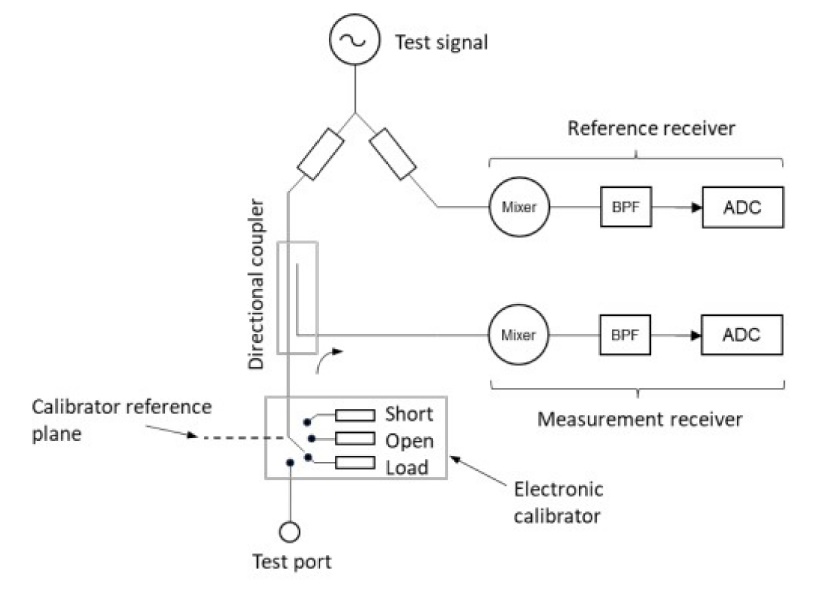

Interner Kalibrierspeicher unter Verwendung eines integrierten elektronischen Kalibrators

Im PicoVNA-R-Gerät wird die Temperaturdrift bei Messungen des Reflexionskoeffizienten (S11) dank eines integrierten elektronischen Kalibrators deutlich reduziert. Dieser Kalibrator ruft Kalibrierungen sofort ab, indem er den Reflexionskoeffizienten der integrierten Kurzschluss-, Unterbrechungs- und Laststandards misst und speichert. Das Wiederherstellen einer Kalibrierung erfolgt durch erneutes Messen derselben Standards und die Berechnung der entsprechenden Fehlerterme. Diese Technik ist sowohl für den Feldeinsatz, bei dem ein Betrieb über einen breiten Temperaturbereich wahrscheinlich ist, als auch für den Einsatz in Innenräumen nützlich, da sie eine nahezu sofortige Kalibrierung nach dem Einschalten ermöglicht.

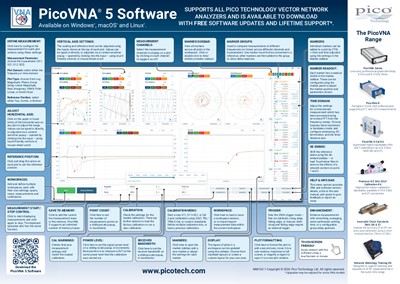

PicoVNA 5: Die neue Software für Vektor-Netzwerkanalysatoren

Die PicoVNA 5-Software ist mit älterer Computerhardware kompatibel und nutzt gleichzeitig moderne Hardware (PC, Mac oder eingebettete Systeme; x86-64 oder AArch64, einschließlich Raspberry Pi3B+ und höher) effizient, um neue Verarbeitungs- und Funktionsmöglichkeiten zu erschließen.

Mit einem PicoVNA-R06, PicoVNA 106 oder PicoVNA 108 können Sie mit der PicoVNA 5-Software eine Reihe von Frequenzbereichs- und Zeitbereich-Viewports (Anzeigekanäle) anpassen. Darüber hinaus können Sie Marker mit umfassenden, benutzerkonfigurierbaren Anzeigen hinzufügen und gruppieren sowie Querverweise auf Speicherspuren erstellen. Organisieren Sie all dies auf einer durch und durch modernen, flotten Multi-Port UI (User Interface). Ob lokal, netzwerkferngesteuert oder SCPI-gesteuert; oder eine Kombination aus allen dreien!

PicoVNA 5 wurde für alle unsere System- und OEM-Integratoren entwickelt, von denen wir wissen, dass sie da draußen sind. Eine leistungsstarke API bietet Ihnen (z. B. LabVIEW-, MATLAB-, Python-Benutzern usw.) separate SCPI- oder API-Optionen für die Schnittstellenanbindung. Sowohl die Software als auch die API sind so konzipiert, dass sie schnell erweitert werden können, um den sich ständig weiterentwickelnden Benutzeranforderungen gerecht zu werden; wir hoffen, dass Sie uns dies über ein anwendungsinternes Feedbackprogramm mitteilen. Bei der laufenden Entwicklung von PicoVNA 5 werden alle Funktionen des Vorgängers PicoVNA 3 auf die neue Software übertragen.

Während dieser Zeit ist PicoVNA 3 weiterhin verfügbar und wird ebenso wie die DLL für die Remote-Schnittstelle vollständig unterstützt.

Zubehör

Pico VNA Zubehör

21 von 21 Artikel

Sortierung

TA338 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Hochwertige, robuste Flexformkabel mit Edelstahlsteckern. Diese Kabel sind flexibel, behalten aber ihre Form bei, bis sie absichtlich in eine neue Position gebracht werden. Dies verbessert die Wiederholbarkeit bei Messungen auf dem Prüfstand an festen Anschlussstellen oder bei Testinstallationen.

Ebenheit und Phasenabweichung sind bei bis zu 8,5 GHz spezifiziert, wenn ein gerades Kabel in einer 360°-Drehung um einen 10-cm-Dorn geformt wird.

TA339 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Hochwertige, robuste Flexformkabel mit Edelstahlsteckern. Diese Kabel sind flexibel, behalten aber ihre Form bei, bis sie absichtlich in eine neue Position gebracht werden. Dies verbessert die Wiederholbarkeit bei Messungen auf dem Prüfstand an festen Anschlussstellen oder bei Testinstallationen.

Ebenheit und Phasenabweichung sind bei bis zu 8,5 GHz spezifiziert, wenn ein gerades Kabel in einer 360°-Drehung um einen 10-cm-Dorn geformt wird.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA340 ist ein hochwertiger PC3.5(m)-auf-PC3.5(m)-Prüfanschlussadapter, mit dem ein weiblicher Prüfanschluss in einen männlichen Prüfanschluss umgewandelt werden kann. PC3.5-Stecker bieten eine engere Impedanztoleranz als SMA

Die Verwendung von Prüfanschlussadaptern zur Änderung des Geschlechts des Prüfanschlusses ist eine einfache und kostengünstige Möglichkeit, sowohl männliche als auch weibliche Prüflinge anzuschließen. Es ist jedoch zu beachten, dass das Hinzufügen eines Adapters die Messunsicherheiten erhöht.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA341 ist ein hochwertiger PC3.5(f)-auf-PC3.5(f)-Prüfanschlussadapter, mit dem ein männlicher Prüfanschluss in einen weiblichen Prüfanschluss umgewandelt werden kann. PC3.5-Stecker bieten eine engere Impedanztoleranz als SMA

Die Verwendung von Prüfanschlussadaptern zur Änderung des Geschlechts des Prüfanschlusses ist eine einfache und kostengünstige Möglichkeit, sowohl männliche als auch weibliche Prüflinge anzuschließen. Es ist jedoch zu beachten, dass das Hinzufügen eines Adapters die Messunsicherheiten erhöht.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA342 ist ein Standard-SMA(m)-zu-SMA(m)-Prüfanschlussadapter, mit dem ein weiblicher Prüfanschluss in einen männlichen Prüfanschluss umgewandelt werden kann.

Die Verwendung von Prüfanschlussadaptern zur Änderung des Geschlechts des Prüfanschlusses ist eine einfache und kostengünstige Möglichkeit, sowohl männliche als auch weibliche Prüflinge anzuschließen. Es ist jedoch zu beachten, dass das Hinzufügen eines Adapters die Messunsicherheiten erhöht.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA343 ist ein Standard-SMA(f)-zu-SMA(f)-Prüfanschlussadapter, mit dem ein männlicher Prüfanschluss in einen weiblichen Prüfanschluss umgewandelt werden kann.

Die Verwendung von Prüfanschlussadaptern zur Änderung des Geschlechts des Prüfanschlusses ist eine einfache und kostengünstige Möglichkeit, sowohl männliche als auch weibliche Prüflinge anzuschließen. Es ist jedoch zu beachten, dass das Hinzufügen eines Adapters die Messunsicherheiten erhöht.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Kalibrierungskit TA344 bietet die Elemente für die Durchführung von Open-Short-Load- und Through-Kalibrierungen für VNA-Messungen. Pico bietet zwei Qualitäten von 50 Ω Short-Open-Load- und Through-Kalibrierungssätzen (SOLT), 4-teilig, mit 5 Anschlüssen, sowohl mit männlichen als auch mit weiblichen Anschlüssen. Alle Kits sind mit hochleistungsfähigen, eng tolerierten Schnittstellenanschlüssen aus Edelstahl ausgestattet. Die Kits werden als zusammengebauter "Ұ" mit fünf Anschlüssen geliefert. SOLT, entweder mit Stecker oder Buchse. Sie können zur individuellen Verwendung oder zur Wiederherstellung bei Beschädigung eines Kalibrierstandards zerlegt werden. Jeder SOLT wird mit rückverfolgbaren Kalibrierdaten geliefert, die mit der Seriennummer des Kits verknüpft sind, und wird in einer schützenden Tragetasche geliefert.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Kalibrierungskit TA345 bietet die Elemente für die Durchführung von Open-Short-Load- und Through-Kalibrierungen für VNA-Messungen. Pico bietet zwei Qualitäten von 50 Ω Short-Open-Load- und Through-Kalibrierungssätzen (SOLT), 4-teilig, mit 5 Anschlüssen, sowohl mit männlichen als auch mit weiblichen Anschlüssen. Alle Kits sind mit hochleistungsfähigen, eng tolerierten Schnittstellenanschlüssen aus Edelstahl ausgestattet. Die Kits werden als zusammengebauter "Ұ" mit fünf Anschlüssen geliefert. SOLT, entweder mit Stecker oder Buchse. Sie können zur individuellen Verwendung oder zur Wiederherstellung bei Beschädigung eines Kalibrierstandards zerlegt werden. Jeder SOLT wird mit rückverfolgbaren Kalibrierdaten geliefert, die mit der Seriennummer des Kits verknüpft sind, und wird in einer schützenden Tragetasche geliefert.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Kalibrierungskit TA346 bietet die Elemente für die Durchführung von Open-Short-Load- und Through-Kalibrierungen für VNA-Messungen. Pico bietet zwei Qualitäten von 50 Ω Short-Open-Load- und Through-Kalibrierungssätzen (SOLT), 4-teilig, mit 5 Anschlüssen, sowohl mit männlichen als auch mit weiblichen Anschlüssen. Alle Kits sind mit hochleistungsfähigen, eng tolerierten Schnittstellenanschlüssen aus Edelstahl ausgestattet. Die Kits werden als zusammengebauter "Ұ" mit fünf Anschlüssen geliefert. SOLT, entweder mit Stecker oder Buchse. Sie können zur individuellen Verwendung oder zur Wiederherstellung bei Beschädigung eines Kalibrierstandards zerlegt werden. Jeder SOLT wird mit rückverfolgbaren Kalibrierdaten geliefert, die mit der Seriennummer des Kits verknüpft sind, und wird in einer schützenden Tragetasche geliefert.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Kalibrierungskit TA347 bietet die Elemente für die Durchführung von Open-Short-Load- und Through-Kalibrierungen für VNA-Messungen. Pico bietet zwei Qualitäten von 50 Ω Short-Open-Load- und Through-Kalibrierungssätzen (SOLT), 4-teilig, mit 5 Anschlüssen, sowohl mit männlichen als auch mit weiblichen Anschlüssen. Alle Kits sind mit hochleistungsfähigen, eng tolerierten Schnittstellenanschlüssen aus Edelstahl ausgestattet. Die Kits werden als zusammengebauter "Ұ" mit fünf Anschlüssen geliefert. SOLT, entweder mit Stecker oder Buchse. Sie können zur individuellen Verwendung oder zur Wiederherstellung bei Beschädigung eines Kalibrierstandards zerlegt werden. Jeder SOLT wird mit rückverfolgbaren Kalibrierdaten geliefert, die mit der Seriennummer des Kits verknüpft sind, und wird in einer schützenden Tragetasche geliefert.

TA430 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das TA430 CHK-INS-MF ist ein Prüfstandard zur Verwendung mit einem einsteckbaren Prüfling mit einem männlichen und einem weiblichen Anschluss, der zur Validierung der Genauigkeit eines Netzanalysetestaufbaus und seiner Kalibrierung vor und während oder nach der Durchführung von Messungen verwendet werden kann. Ähnlich wie bei der Beatty-Leitung handelt es sich bei jedem Prüfstandard um eine kurze fehlangepasste Leitung (75 mm mit 25 Ω) mit einer vorhersehbaren, glatten und stabilen Fehlanpassungs- und Übertragungskennlinie, die den Frequenzbereich des PicoVNA 106 und 108 abdeckt. Diese Geräte validieren die Messgenauigkeit des Systems bei hohen und variierenden Fehlanpassungen und stellen somit eine anspruchsvolle Validierung dar, auf die sich das Vertrauen in eine Einrichtung stützen kann.

In der PicoVNA 2-Software steht ein Vergleichsdienstprogramm zur Verfügung, mit dem der Vergleich anhand einer Kombination von spezifizierten Messunsicherheiten für das Gerät, die Messleitungen und das Instrument ausgewertet werden kann. Jeder Prüfstandard wird mit Touchstone-Messdaten auf einem USB-Speicher geliefert. Die Daten sind über PC3.5-Normale auf nationale Normale rückführbar. Die mitgelieferten Touchstone-Messdaten sind mit den VNAs aller Hersteller kompatibel und können zur manuellen Validierung einer Messung verwendet werden.

TA431 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA431 CHK-NON-F ist ein Prüfstandard zur Verwendung mit einem nicht einsteckbaren Prüfling, mit einem Buchse-zu-Buchse-Anschluss, der verwendet werden kann, um die Genauigkeit eines Netzanalysetestaufbaus und seiner Kalibrierung vor und während oder nach der Durchführung von Messungen zu validieren. Ähnlich wie bei der Beatty-Leitung handelt es sich bei jedem Prüfstandard um ein kurzes Stück fehlangepasster Leitung (75 mm mit 25 Ω) mit einer vorhersehbaren, glatten und stabilen Fehlanpassungs- und Übertragungskennlinie, die den Frequenzbereich des PicoVNA 106 und 108 abdeckt. Diese Geräte validieren die Messgenauigkeit des Systems bei hohen und variierenden Fehlanpassungen und stellen somit eine anspruchsvolle Validierung dar, auf die sich das Vertrauen in eine Einrichtung stützen kann.

In der PicoVNA 2-Software steht ein Vergleichsdienstprogramm zur Verfügung, mit dem der Vergleich anhand einer Kombination von spezifizierten Messunsicherheiten für das Gerät, die Messleitungen und das Instrument ausgewertet werden kann. Jeder Prüfstandard wird mit Touchstone-Messdaten auf einem USB-Speicher geliefert. Die Daten sind über PC3.5-Normale auf nationale Normale rückführbar. Die mitgelieferten Touchstone-Messdaten sind mit den VNAs aller Hersteller kompatibel und können zur manuellen Validierung einer Messung verwendet werden.

TA518 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der manuelle Kalibrierungsprozess ist so weit wie möglich auf ein Minimum reduziert und umfasst mehrere An- und Abkopplungsvorgänge und das manuelle Laden einzelner Datendateien für jeden Standard. Der E-Cal SOLT-Kalibrierungsprozess reduziert dies auf nur eine Verbindung, indem er seine Kalibrierungsstandards intern umschaltet. Der Prozess wird automatisch und hochgradig wiederholbar, wobei Stromversorgung, Steuerung und Datenauslesung von der PicoVNA-Software über eine USB-Schnittstelle verwaltet werden.

TA519 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der manuelle Kalibrierungsprozess ist so weit wie möglich auf ein Minimum reduziert und umfasst mehrere An- und Abkopplungsvorgänge und das manuelle Laden einzelner Datendateien für jeden Standard. Der E-Cal SOLT-Kalibrierungsprozess reduziert dies auf nur eine Verbindung, indem er seine Kalibrierungsstandards intern umschaltet. Der Prozess wird automatisch und hochgradig wiederholbar, wobei Stromversorgung, Steuerung und Datenauslesung von der PicoVNA-Software über eine USB-Schnittstelle verwaltet werden.

TA520 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der manuelle Kalibrierungsprozess ist so weit wie möglich auf ein Minimum reduziert und umfasst mehrere An- und Abkopplungsvorgänge und das manuelle Laden einzelner Datendateien für jeden Standard. Der E-Cal SOLT-Kalibrierungsprozess reduziert dies auf nur eine Verbindung, indem er seine Kalibrierungsstandards intern umschaltet. Der Prozess wird automatisch und hochgradig wiederholbar, wobei Stromversorgung, Steuerung und Datenauslesung von der PicoVNA-Software über eine USB-Schnittstelle verwaltet werden.

TA354 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Der TA354 ist ein 18 GHz "in Serie" 50 Ω Adapter von PC3.5 Stecker (f) auf PC3.5 Stecker (m).

PQ186 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das Pico PQ186 Network Metrology Training Kit enthält Adapter zwischen N(m) und SMA(f), SMA(m-m)-Prüfkabel und starre SMA-Schraubenschlüssel - alles, was der Student benötigt, um mit einem PicoVNA zu arbeiten und mit dem praktischen Lernen zu beginnen. Das gedruckte Schaltungslayout des Netzwerktests PCA ist allgemein gehalten, um die Anpassung an alternative passive Netze und Komponenten zu ermöglichen.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Dieses Demonstrations-Kit enthält die inzwischen weithin anerkannten professionellen Standard-SMA-Messleitungen von Pico, ein Buchsen-SOLT-Kalibrierungs-Kit und einen nicht einsteckbaren SMA-Buchsen-zu-Buchsen-Prüfstandard; beide mit Referenzdaten, die auf nationale Standards rückführbar sind.

Mit diesem Kit kann die volle Messfähigkeit und Genauigkeit eines PicoVNA realisiert und verifiziert werden. Es können dann hochwertige Messungen mit geringer Unsicherheit durchgeführt werden, wodurch sich diese Ausbildungsinvestition für eine viel breitere Anwendung in Forschungs- und Promotionsprojekten eignet. Durch genaue Messungen können auch genaue Referenz- und Fehlerbedingungen für die Messungen festgelegt werden, die Studenten bei der Verwendung des PQ186-Schulungskits durchführen.

Serie Neues Modell Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Dieses Demonstrations-Kit enthält die inzwischen weithin anerkannten professionellen Precision PC3.5-Messleitungen von Pico, ein Buchsen-SOLT-Kalibrierungs-Kit und einen nicht einsteckbaren SMA-Buchsen-auf-Buchsen-Prüfstandard; beide mit Referenzdaten, rückführbar auf nationale Standards.

Mit diesem Kit kann die volle Messfähigkeit und Genauigkeit eines PicoVNA realisiert und verifiziert werden. Es können dann hochwertige Messungen mit geringer Unsicherheit durchgeführt werden, wodurch sich diese Ausbildungsinvestition für eine viel breitere Anwendung in Forschungs- und Promotionsprojekten eignet. Durch genaue Messungen können auch genaue Referenz- und Fehlerbedingungen in den Messungen festgelegt werden, die Studenten bei der Verwendung des PQ186-Schulungskits durchführen.

PQ189 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Erhältlich als Ersatzteil für unser PQ186 Network Metrology Training Kit.

Dieser Artikel wird zur Verfügung gestellt, damit beschädigte Teile ersetzt werden können oder damit vorhandene Messleitungen und Standards bevorzugt und ohne unnötige Kosten verwendet werden können.

Diese kostengünstige gedruckte Schaltung enthält eine Vielzahl von Beispielen für Prüflinge mit stückigen Elementen, aktiven und passiven Elementen und Übertragungsleitungen sowie SOLT-Kalibrierungsstandards (short-open-load and through).

TA050 Zubehör Messtechnik von Pico Technology — Schreiben Sie die erste Bewertung
Das TA050 Dämpfungssatz besteht aus vier koaxialen Dämpfungsgliedern, die für die Verwendung mit Signalen bis zu 1 GHz ausgelegt sind. Jedes Dämpfungsglied hat einen männlichen und einen weiblichen BNC-Anschluss.

Hinweis zur Verwendung Die TA050-Dämpfungsglieder müssen mit einer angepassten 50 Ω-Quelle und -Last verwendet werden. Wenn Sie ein Signal dämpfen möchten, bevor Sie es in ein Messgerät mit hoher Impedanz einspeisen, müssen Sie einen 50 Ω-Durchgangsabschluss, wie z. B. den TA051 von Pico Technology, hinzufügen.
