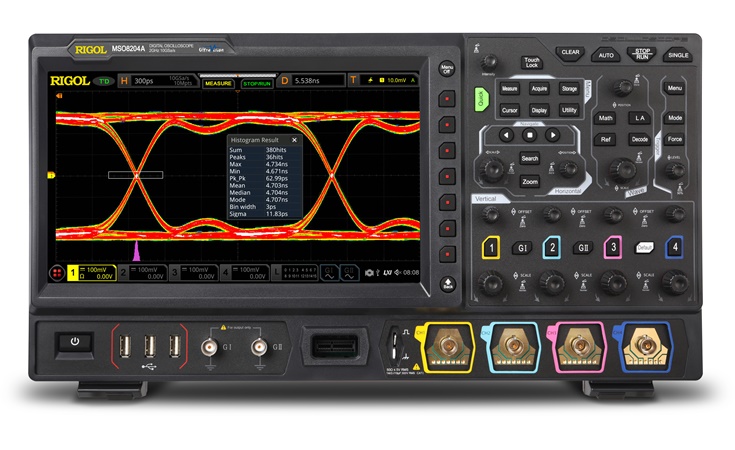

Rigol MSO8204A Oszilloskop !!Angebotspreise!!

Features	MSO8000A
Bandbreite	MSO8074A: 4x 750MHz (aufrüstbar) MSO8154A: 4x 1.5 GHz (aufrüstbar) MSO8204A: 2x 2Ghz oder 4x 1GHz
Kanäle	4
Signalerfassungsrate	600.000 wfms/s
Abtastrate	1 Kanal mit 10 GSa/s 2 Kanäle mit je 5 GSa/s 4 Kanäle mit je 2,5 GSa/s
Speichertiefe	1 Kanal mit 500 Mpts 2 Kanäle mit je 250 Mpts 4 Kanäle mit je 125 Mpts
Logikanalysator	RPL2316 wird benötigt!
Funktionsgenerator	Option

Features

MSO8000A

Bandbreite

MSO8074A: 4x 750MHz (aufrüstbar)

MSO8154A: 4x 1.5 GHz (aufrüstbar)

MSO8204A: 2x 2Ghz oder 4x 1GHz

Kanäle

Signalerfassungsrate

600.000 wfms/s

Abtastrate

1 Kanal mit 10 GSa/s

2 Kanäle mit je 5 GSa/s

4 Kanäle mit je 2,5 GSa/s

Speichertiefe

1 Kanal mit 500 Mpts

2 Kanäle mit je 250 Mpts

4 Kanäle mit je 125 Mpts

Logikanalysator

RPL2316 wird benötigt!

Funktionsgenerator

Option

Besondere Eigenschaften

Touch-Bedienung

Der 10,1-Zoll-kapazitive Multi-Touch-Bildschirm unterstützt verschiedene Touch Gesten. Zusätzlich behält das Rigol MSO8204A die klassische Tastenbedienung bei. Diese Kombination optimiert die benutzerfreundliche und interaktive Erfahrung in hohem Maße.

Echtzeitanalyse von Augen-Diagrammen

Das Rigol MSO8204A unterstützt die Echtzeitanalyse von Augen-Diagrammen für alle analogen Kanäle und bietet auch die Messung für mehrere Parameter des Augen-Diagramms:

Augen Höhe
Augen Breite
Augen Amplitude
Prozentuale Überschneidungen
Q Faktor

Es werden auch verschiedene Taktwiederherstellungsmethoden unterstützt, z. B. Konstanter Takt (automatisch, halbautomatisch, manuell), PLL erster Ordnung, PLL zweiter Ordnung und expliziter Takt.

Jitter Analyse

Die Jitter Analyse wird hauptsächlich zum Messen und Analysieren des Taktjitters verwendet. Das Rigol MSO8204A kann die folgenden Jitteranalyseelemente ausführen:

TIE
Zyklus bis Zyklus
+Breite to +Breite
-Breite to -Breite

Abtastrate-Bandbreiten-Verhältnis

Die Bandbreite und die Abtastrate sind zwei der wichtigsten Spezifikationen beim Oszilloskop, die den Ingenieuren bei der Auswahl des digitalen Oszilloskops Priorität einräumen. Das Rigol MSO8204A bietet eine maximale Abtastrate von 10 GSa/s und somit ein Abtastraten-Bandbreiten-Verhältnis von 20X für eine Bandbreite von 500 MHz. Dadurch hebt sich das Rigol MSO8204A deutlich von vergleichbaren Produkten ab.

600.000 wfms/s Signalerfassungsrate

Ein geeignetes Debugging-Tool hilft Ingenieuren dabei effizienter zu arbeiten. Die digitalen Oszilloskope das Rigol MSO8204A liefern eine Signalerfassungsrate von bis zu 600.000 wfms/s. Damit können Störimpulse und seltene Ereignisse innerhalb von Signalformen schnell identifiziert werden.

256-level Intensity Grading

Das Intensity Grading auf 256 Ebenen kann Häufigkeiten von seltenen auftretenden Ereignissen widerspiegeln, indem auch umfangreiche Signalverläufe mit sehr vielen Messwerten komplett dargestellt werden.

Automessungen im vollen Speicher

Das Rigol MSO8204A unterstützt die automatische Hardware-Speicher-Vollmessung und bietet Messungen von 41 Wellenform-Parametern.

Histogramm-Analyse

Das Rigol MSO8204A unterstützt die Histogramm-Analysefunktion um horizontale und vertikale Wellenformhistogramme und das Messhistogramm bereitzustellen. Das horizontale Wellenformhistogramm ist zum Beobachten der Anzahl der Jitter und der Jitterverteilung des Taktsignals. Das Vertikalwellenform-Histogramm ist zum Beobachten der Rauschverteilung des Signals. Das Messhistogramm ist anwendbar zum Beobachten der Verteilung der Messergebnisse des geprüften Signals über eine lange Zeitperiode.

Pass/Fail Test

Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm.

Erweiterte FFT Analyse

Die Rigol MSO8204A kann 1 Mpts von FFTs analysieren, wodurch die Frequenzauflösung in hohem Maße verbessert wird. Damit kann das Störungsrauschen in der zu testenden Schaltung besser analysiert werden. Um die zu beobachtenden Spektrumwellenformen einzustellen, stellen Sie die Mittenfrequenz und die Spanne ein; oder stellen Sie die Startfrequenz und die Stoppfrequenz ein.

Vielzahl von Trigger- und Dekodierungsmöglichkeiten

Das Rigol MSO8204A bietet leistungsstarke Triggerfunktionen wie Flankentrigger, Impulsauslöser, Flankentrigger, Videotrigger, Mustertrigger, Dauertrigger, Zeitüberschreitungstrigger, Runttrigger, Fenstertrigger, Verzögerungstrigger, Setup- / Hold-Trigger, Nth Edge-Trigger und serieller Protokolltrigger. Folgende Dekodierungsmöglichkeiten können realisiert werden: RS232 / UART, I2C, SPI, CAN, LIN, I2S, FlexRay und MILSTD-1553.

Suchen und Navigieren

Wenn die Speichertiefe des Oszilloskops höher wird, ist das Lokalisieren eines bestimmten Ereignisses aus den Tausenden erfassten komplizierten Wellenformen eine mühsame Aufgabe, die viel Zeit und Mühe erfordert. Die Wellenformsuchfunktion kann Ihnen helfen, die betreffenden Ereignisse schnell zu lokalisieren.
