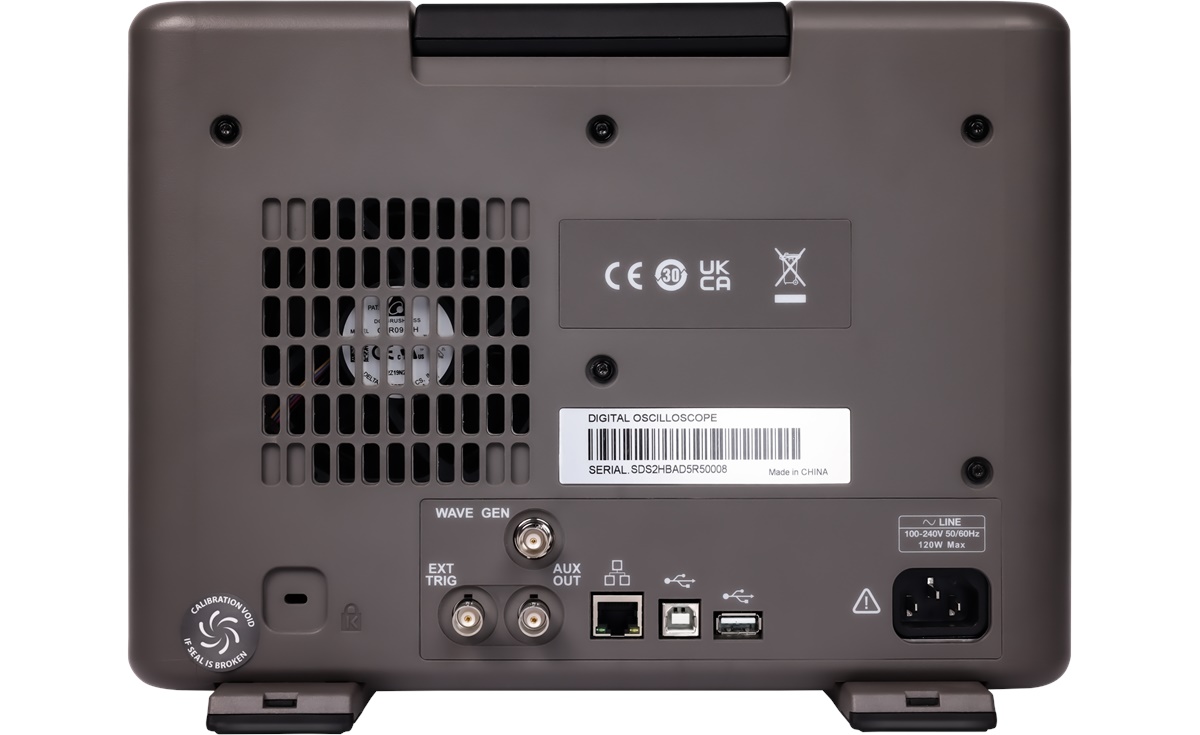

Siglent SDS2104X HD

2 Bewertungen

4 Kanal Oszilloskop mit 100 MHz Bandbreite, 2 GSa/s Abtastrate, 12 Bit AD Wandler, 200 Mpts Speichertiefe und 25.7 cm LCD Touch-Display mit einer Auflösung von 1024x600 Pixel. Serielle Dekoder für I²C, SPI, RS232/UART, CAN und LIN sind bereits enthalten! Aufrüstbar zum MSO mit 16 Kanal Logik Analysator und 1 Kanal Funktionsgenerator.

Kaufen Sie ein beliebiges Siglent SDS2000X HD Oszilloskop und fügen Sie das SDS2XHD-BND aus dem Zubehör für nur 235,- € netto hinzu. Gültig bis zum 30.06.2024!

Dieser Artikel ist leider nicht mehr erhältlich.

Beschreibung

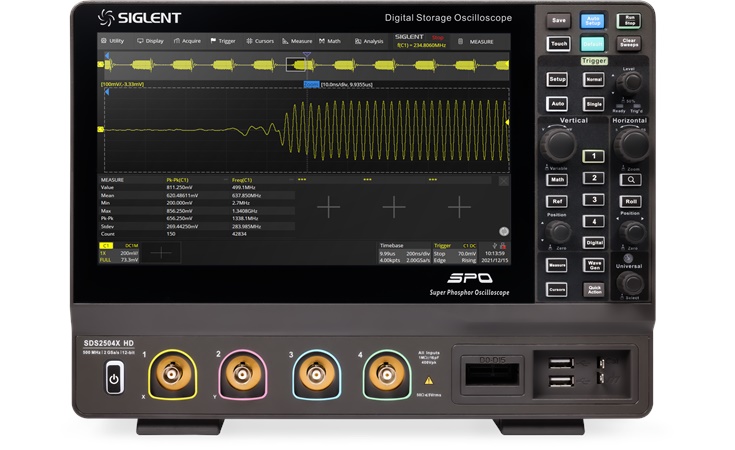

Die Oszilloskope der Siglent SDS2000X HD Serie sind qualitativ hochwertige vierkanalige Speicheroszilloskope. Sie bieten eine Abtastrate von bis zu 2 GSa/s, einen 12 Bit A/D-Wandler und eine Bandbreite von bis zu 500 MHz sowie eine große Speichertiefe von 200 Mpts.

Das Siglent SDS2104X HD besitzt eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig.

Der besonders große und hochauflösende 10.1’ TFT Farbbildschirm (1024x600 Pixel) ist sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung.

Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.

Das Siglent SDS2104X HD kann vor oder nach dem Kauf mit einem 25 MHz Arbiträr-Funktionsgenerator oder mit einem 16 Kanal Logik Analysator nachgerüstet werden.

Features	SDS2000X HD
Kanäle	4
Bandbreite	200 MHz - 500 MHz
Abtastrate	2 Kanäle mit je 2 GSa/s 4 Kanäle mit je 1 GSa/s
Signalerfassungsrate	500.000 wfms/s
Speichertiefe	2 Kanäle mit je 200 Mpts 4 Kanäle mit je 100 Mpts

SDS2000X HD	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS2204X HD	200 MHz (aufrüstbar bis 500 MHz)	4	Option	Option
SDS2354X HD	350 MHz (aufrüstbar bis 500 MHz)	4	Option	Option

Weitere technische Daten der Siglent SDS2000X HD Serie finden Sie im SDS2000X HD Datenblatt.

Besondere Eigenschaften

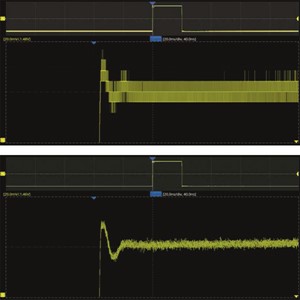

12-Bit Hochaufllösung

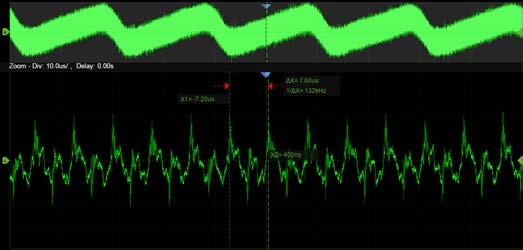

Der 12-Bit A/D Wandler in Kombination mit der Zoomeigenschaft, zeigt Ihnen mehr Details und weniger Rauschen auf dem Signal.

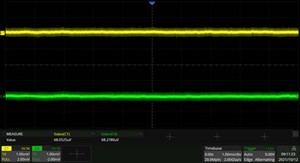

Niedriges Rauschen

Niedriges Rauschlevel: Nur 70 µV RMS bei 500 MHz Bandbreite.

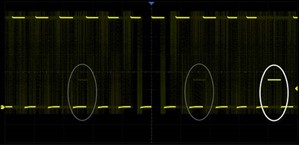

Bis zu 500.000 wfm/s Signalerfassungsrate

Mit einer Signalerfassungsrate von bis zu 120.000 Wfm/s kann das Siglent SDS2104X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 500.000 wfm/s erreichen.

Bis zu 200 Mpts/Kanal Speichertiefe

Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS2104X HD und einer Aufzeichnungslänge von bis zu 200 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich konzentrieren zu können.

Zonentrigger

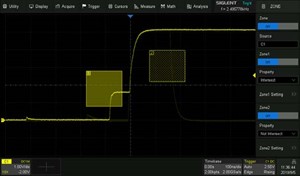

Das Siglent SDS2104X HD bietet eine Zonentrigger Funtion, für erweiterte Triggerung.

Messung aller relevanten Parameter und Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

Erweiterte Mathematikfunktionen

Hardwarebeschleunigte FFT bis zu 2 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.

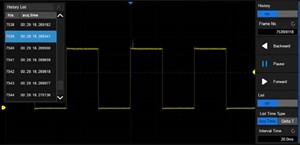

History Modus

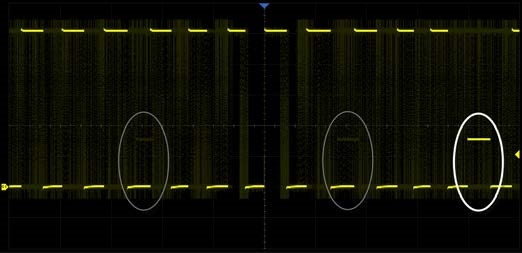

Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.

Sequenzmodus

Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 2 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.

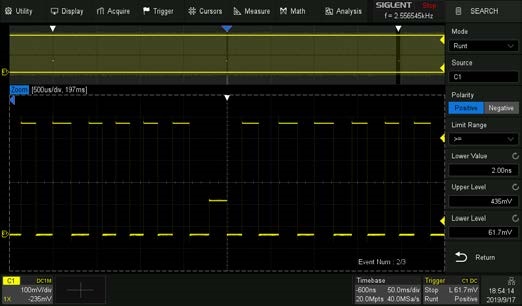

Suchen und navigieren

Mit dem Siglent SDS2104X HD können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).

Serielle Busdekodierung

Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN-FD, FlexRay, I2S und MIL-STD-1553B.

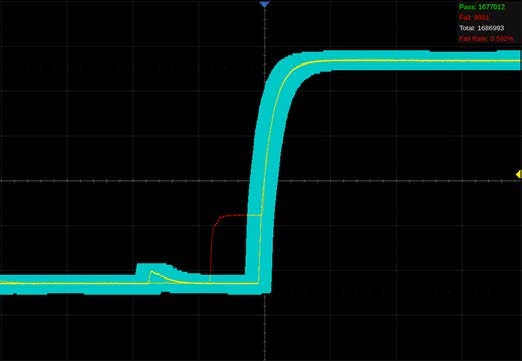

Hardwarebasierender High Speed Maskentest

Das Siglent SDS2104X HD verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 14.000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.

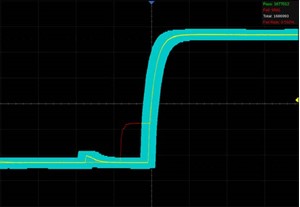

Maskeneditor

Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.

Poweranalyse

Die Option Poweranalyse bietet eine vollständige Palette von Leistungsmessungen und -analysen, wodurch die Effizienz der Messung beim Schalten von Netzteilen und bei der Entwicklung von Leistungsgeräten verbessert werde kann.

Externer 25 MHz Funktionsgenerator SAG1021I

Externer Funktionsgenerator (Hardware-Option), der Wellenformen mit einer Frequenz von bis zu 25 MHz und einer Amplitude von +- 3 V ausgeben kann. Es werden sechs grundlegende, vordefinierter und benutzerdefinierte Wellenformen unterstützt.
