Siglent SSA3032X

Spektrum Analyser von 9 kHz bis 3,2 GHz.

Siglent SSA3000X TG Sonderaktion
Beim Kauf eines Neugerätes der Siglent 3000X Serie erhalten Sie den TG-SSA3000X Tracking Generator im Wert von 201,11 Euro (brutto) bis zum 31.12.2017 gratis dazu!

Siglent SSA3032X Sonderrabatt
Sie sparen bis zum 31.12.2017 25% beim Kauf eines Siglent SSA3032X!

Lieferung inklusive Netzkabel und Schnellstartanleitung (engl.).

€ 3.568,81 24% sparen
€ 2.688,21 inkl. MwSt.

€ 2.259,- Netto

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

Verfügbarkeit:
Bild: n/a

Dieser Artikel befindet sich im Lager und kann umgehend verschickt werden.

3 Jahre Garantie

30 Tage Probezeit

Bei Facebook teilen
Google +1
Twitter

Der Siglent SSA3032X Spektrum Analyser ist ein kompaktes und leichtes Gerät mit herausragenden Eigenschaften. Die Verwendung digitaler IF-Technologie (IF = Intermediate Frequency) garantiert Zuverlässigkeit und Leistungsstärke um den großen Anforderungen z.B. im RF Bereich gerecht zu werden.

Das sehr große Display (25,65 cm, 10,1") des Siglent SSA3032X Spektrum Analyser mit einer Auflösung von 1024 × 600 Pixeln bietet eine gute Übersicht über die vielen Komfortfunktionen wie z.B. Messungen, Markierungs- und Spitzenwerttabellen, Auto-Tuning und Kopplung. Mit diesen Funktionen können Signale schnell automatisch dargestellt werden und es muss nicht mehr so viel von Hand eingestellt werden wie bei traditionellen Geräten.

Die Siglent Spektrum Analyser besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.

Modellübersicht SSA3021X SSA3032X
Max. Bandbreite 2.1 GHz 3.2 GHz
Vorverstärker checked checked
Tracking (Mitlauf-) Generator option Hardware ist bereits eingebaut, benötigt Softwareoption zur Nutzung option Hardware ist bereits eingebaut, benötigt Softwareoption zur Nutzung
Auflösungsbandbreite (RBW) 1 Hz ~ 1 MHz, in 1-3-10 Sequenz 1 Hz ~ 1 MHz, in 1-3-10 Sequenz
Display average noise level (DANL), min. -161 dBm/Hz, Normalize to 1 Hz (typ.) -161 dBm/Hz, Normalize to 1 Hz (typ.)

LCD Screenshots

Unterstützt vier unabhängige Traces und Cursor

four trace support

10 Hz Minimum Auflösungsbandbreite (RBW)

10Hz RBW

AM Signal Demodulation bei Zero Span

AM Signal Demodulation

Phase noise -98 dBc/Hz@1 GHz, offset 10 kHz

low phase noise

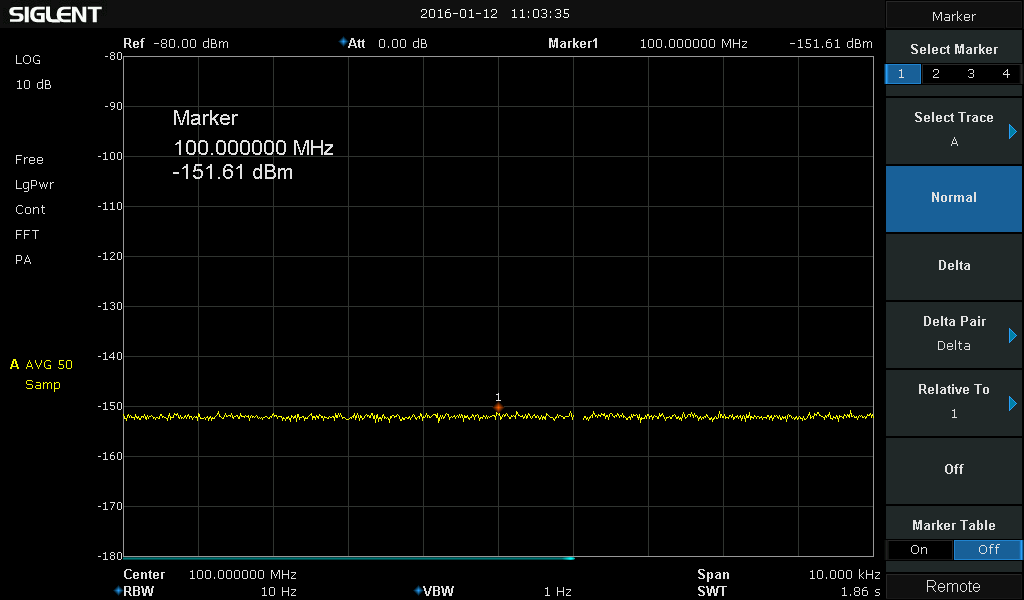

-151 dBm Displayed Average Noise Level (RBW=10 Hz)

low DANL

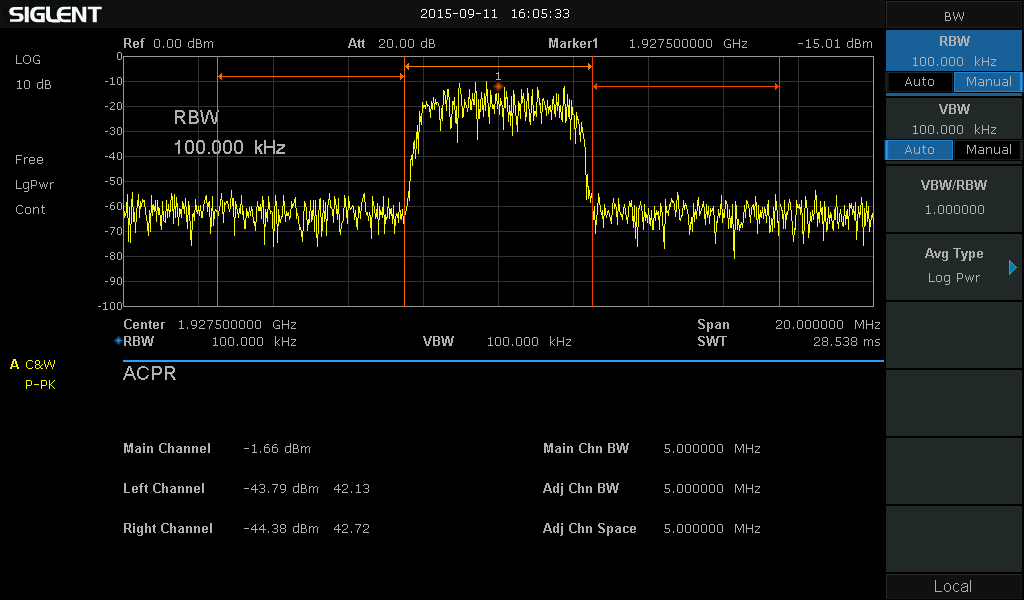

Erweiterte Leistungsmessungen (Option)

Advanced power measurement, calculate the ACPR (Option)

Design Features

Charakteristische Kurve einer Rückflussdämpfung (Option)

return loss

EMI filter, Quasi-Peak Detektor nach CISPR 16 (Option)

EMI,QPD

Spektrum Analyser Spektrum Analyser Siglent SSA3032X
Bildschirm 25,65 cm (10,1") TFT-Farb-LCD
Auflösung 1024 × 600 Pixel
Anschlüsse
  • USB-Host für den Anschluss von USB Sticks zur Speicherung von Wellenformen
  • USB-Device für den Anschluss an einen PC
  • LAN für die Verwendung im Netzwerk
Abmessungen 393 mm × 207 mm × 116.5 mm
Gewicht 4,6 kg

Die komplette Liste der technischen Daten können Sie dem Datenblatt (englisch) entnehmen.

Funktionen Spektrum Analyser Siglent SSA3032X
Kanäle 1
Frequenzbereich 9 kHz bis 3,2 GHz
Frequenz-Auflösung 1 Hz
Interne Referenzfrequenz 10 MHz
Frequenzhub (Span)

0 Hz (zero Span)

100 Hz bis 3,2 GHz

DANL (ohne Vorverstärker)

(Displayed Average Noise level /

mittlerer angezeigter Rauschpegel)

9 kHz bis 100 kHz

100 kHz bis 1 MHz

1 MHz bis 10 MHz

10 MHz bis 200 MHz

200 MHz bis 2,1 GHz

2,1 GHz bis 3,2 GHz

< -110 dBm (nom.)

< -111 dBm (typ.)

< -136 dBm (typ.)

< -141 dBm (typ.)

< -139 dBm (typ.)

< -132 dBm (typ.)

DANL (mit Vorverstärker)

(Displayed Average Noise level /

mittlerer angezeigter Rauschpegel)

9 kHz bis 100 kHz

100 kHz bis 1 MHz

1 MHz bis 10 MHz

10 MHz bis 200 MHz

200 MHz bis 2,1 GHz

2,1 GHz bis 3,2 GHz

< -117 dBm (nom.)

< -137 dBm (typ.)

< -154 dBm (typ.)

< -161 dBm (typ.)

< -158 dBm (typ.)

< -149 dBm (typ.)

Amplitudenbereich DANL bis +20dBm
max. Eingangsspannung 50 V
Sweepzeiten Bereich

100 Hz≤Span≤3,2 GHz

0 Hz (zero Span)

1 ms bis 3000 s

1 µs bis 3000 s

Sweepmodus Normal oder Single
Auflösungsbandbreite (RBW) 1 Hz bis 1 MHz (Schaltsequenz 1-3-10)
Videobandbreite (VBW) 1 Hz bis 3 MHz (Schaltsequenz 1-3-10)
Eingangsimpedanz 50 Ω nominal

In der folgenden Videopräsentationen möchten wir Ihnen hier gerne einige Highlights und die einfache Bedienbarkeit der Siglent SSA3000X Spektrum Analyser zeigen.
