Zubehör Keysight InfiniiVision 6004 X
14 von 14 Artikel
Innovative Tools. Exzellenter Service.
Die Oszilloskope der InfiniiVision 6000 X-Serie kombinieren Preis und Leistung, um einen neuen Standard in der Welt der Oszilloskope zu setzen. Stellen Sie sich ein Oszilloskop mit 6 GHz Bandbreite vor, das Ihnen hilft, komplexe Wellenformen zu visualisieren und mit Ihren Projekten zu wachsen.
Die Oszilloskope der InfiniiVision 6000 X-Serie sind für die anspruchsvollsten Ingenieure konzipiert, die Bandbreite, Visualisierungsleistung und Flexibilität mit integrierten Funktionen wünschen - aber mit Portabilität und einer vertrauten Benutzeroberfläche für eingebettete Betriebssysteme.
Verleihen Sie Ihren Entwürfen eine völlig neue Tiefe der „Visualisierung“ mit dem kapazitiven 12-Zoll-Multitouch-Touchscreen mit Gestenunterstützung und optionaler Jitter / Echtzeit Augendiagramm Analyse.
Das Keysight DSOX6004A (6 GHz) integriert zusätzlich 7 Geräte in einem wie die digitalen Kanäle, serielle Protokollanalyse, Zweikanal-Funktionsgenerator, Frequenzganganalyse, digitales Multimeter und einen 10-stelligen Frequenzzähler.
Außerdem ist erstmals eine mehrsprachige Sprachsteuerung in einem Oszilloskop integriert.
Die Oszilloskope gibt es in mehreren Varianten, passend zu verschiedenen Anforderungen an die Bandbreite.
| Features | DSOX6002A | DSOX6004A |
|---|---|---|
| Kanäle | 2 | 4 |
| Bandbreite | 1 GHz - 6 GHz | 1 GHz - 6 GHz |
| Abtastrate | 20 GSa/s halbe Kanäle 10 GSa/s auf allen Kanälen | 20 GSa/s halbe Kanäle 10 GSa/s auf allen Kanälen |
| Signalerfassungsrate | 450000 wfms/s | 450000 wfms/s |
| Speichertiefe | 4 Mpts halbe Kanäle 2 Mpts auf allen Kanälen | 4 Mpts halbe Kanäle 2 Mpts auf allen Kanälen |
Weitere technische Daten der Keysight InfiniiVision 6000A X Serie finden Sie im InfiniiVision 6000A X Datenblatt.
| InfiniiVision DSOX6000A X (2 Kanäle) (MSO Sets) | Bandbreite | Funktionsgenerator | Logikanalysator |
|---|---|---|---|
| DSOX6002A | 1 GHz (Basis) 2.5 GHz (DSOX6B10T252BW) 4.0 GHz (DSOX6B10T402BW) 6.0 GHz (DSOX6B10T602BW) | Option (DSOX6WAVEGEN2) | Option (DSOX6MSO) |
| MSOX6002A | 1 GHz (Basis) 2.5 GHz (DSOX6B10T252BW) 4.0 GHz (DSOX6B10T402BW) 6.0 GHz (DSOX6B10T602BW) | Option (DSOX6WAVEGEN2) |
| InfiniiVision DSOX6000A X (4 Kanäle) (MSO Sets) | Bandbreite | Funktionsgenerator | Logikanalysator |
|---|---|---|---|
| DSOX6004A | 1 GHz (Basis) 2.5 GHz (DSOX6B10T254BW) 4.0 GHz (DSOX6B10T404BW) 6.0 GHz (DSOX6B10T604BW) | Option (DSOX6WAVEGEN2) | Option (DSOX6MSO) |
| MSOX6004A | 1 GHz (Basis) 2.5 GHz (DSOX6B10T254BW) 4.0 GHz (DSOX6B10T404BW) 6.0 GHz (DSOX6B10T604BW) | Option (DSOX6WAVEGEN2) |
Besondere Eigenschaften
Integriertes Mixed-Signal-Oszilloskop (MSO - optional)
Die 6000 X-Serie bietet 16 optionale, integrierte und aufrüstbare digitale Kanäle. Digitale Inhalte sind heutzutage allgegenwärtig, und herkömmliche 2- und 4-Kanal-Oszilloskope bieten nicht immer genügend Kanäle für die jeweiligen Aufgaben. Mit zusätzlichen 16 digitalen Kanälen haben Sie jetzt bis zu 20 Kanäle für die zeitkorrelierte Erfassung und Anzeige auf demselben Instrument. Dies bietet neben einer leistungsstarken Triggerung über die analoge und digitale Kanäle, zusätzliche Kanäle für die serielle Decodierung und Triggerung. Die 6000 X ist jederzeit auf ein MSO mit einer Softwarelizenz und einer 16-Kanal-Logiksonde aufrüstbar.
2 Kanal Funktionsgenerator 20-MHz-Funktion / Arbitrary-Waveform-Generator
Die 6000 X-Serie bietet einen integrierten 20 MHz arbiträren Funktionsgenerator mit Modulationsunterstützung. Der Funktionsgenerator liefert eine Stimulusausgabe von Sinus-, Rechteck-, Rampen-, Impuls-, Gleichstrom-, Sinc- (x), exponentiell Steigende / Fallende, Herz-, Gauß Puls- und Rauschwellenformen. Die Modulationsfunktion unterstützt AM-, FM- und FSK-Modulationen mit Modulationsformen von Sinus, Quadrat und Rampe. Der Generator unterstützt die Ausgabe von kontinuierlichen oder Singleshot Signalen. Weiterhin können Signale an den Analogeingängen oder aus dem Referenzspeicher and den Funktionsgenerator übertragen und ausgegeben werden.

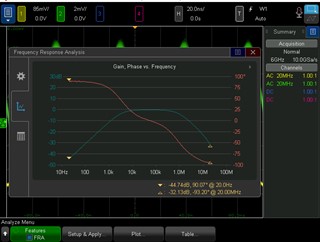

Frequenzganganalyse (optional)
Die Frequenzganganalyse ist eine häufig kritische Messung zur Charakterisierung des Frequenzgangs(Amplitude und Phase zur Frequenz) unterschiedlicher Schaltungen wie z.B. passive Filter, Verstärker, Schaltnetzteile und mehr. InfiniiVision 6000 X-Series-Oszilloskope verwenden den eingebauten Funktionsgenerator (WaveGen) des Oszilloskops, um die zu testende Schaltung bei verschiedenen Frequenzeinstellungen zu stimulieren und die Eingangs- und Ausgangssignale über zwei Oszilloskopkanäle zu erfassen. Bei jeder Testfrequenz misst, berechnet und zeichnet das Oszilloskop die Verstärkung (20LogVout / Vin) und die Phase logarithmisch auf.
Serielle Protokollanalyse: Hardwarebasierte serielle Protokolldecodierung und -triggern
Die 6000 X-Serie bietet eine hardwarebasierte serielle Protokolldecodierung. Eine schnellere Dekodierung mit hardwarebasierter Technologie erhöht die Wahrscheinlichkeit, seltene serielle Kommunikationsfehler zu erfassen.

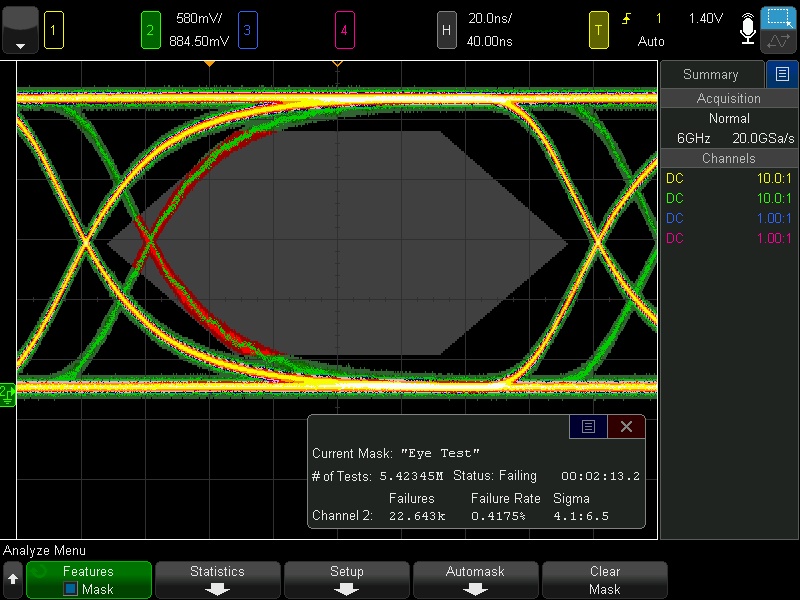

Masken / Limit Test (Option)
Unabhängig davon, ob Sie Pass / Fail-Tests nach festgelegten Standards in der Fertigung oder auf seltene Signalanomalien durchführen, können Masken- / Grenzwerttests ein wertvolles Produktivitätswerkzeug sein. Die 6000 X-Serie bietet leistungsstarke hardwarebasierte Maskentests, mit denen bis zu 270.000 Tests pro Sekunde durchgeführt werden können.
Video Analyse (Option)
Unabhängig davon, ob Sie Unterhaltungselektronik mit HDTV debuggen oder ein Design charakterisieren, bietet Enhanced Video Analysis (optional) Unterstützung für eine Vielzahl von HDTV-Standards zum Auslösen und Analysieren.
Segmentierter Speicher + serielle Decodierung
Der segmentierte Speicher funktioniert auch in Verbindung mit der seriellen Protokolldecodierung. Wenn Sie beispielsweise die Triggerbedingung auf "CAN Serial Bus Error" setzen, erfasst und speichert der segmentierte Speicher nur CAN-Fehlerpakete und setzt jedes Segment zur einfachen Anzeige zusammen. Sie können Zeitmarken im Ereignislister schnell vergleichen, um Zeitintervalle zwischen Fehlern zu ermitteln.
Analyse der USB 2.0-Signalqualität
Neben dem Auslösen und Dekodieren von USB 2.0-Signalen mit niedriger und hoher Geschwindigkeit (Hochgeschwindigkeitsauslösung und -decodierung erfordern ein 1,0- oder 1,5-GHz-Modell) unterstützt das optionale USB-Softwarepaket (D6000USBA) auch USB 2.0 Signalqualitätsprüfung (Hochgeschwindigkeitstests erfordern das 1,5-GHz-Modell). Der USB 2.0-Signalqualitätstest mit HTML-Pass / Fail-Berichterstellung umfasst Augendiagramm-Maskentests, Jitter-Analyse, EOP-Bitbreite, Signalisierungsrate, Kantenmonotonie und Anstiegs- / Abfallzeiten. Alles basiert auf offiziellen USB-IF-Algorithmen, die in das Oszilloskop eingebettet sind.
Kapazitive Touchscreen-Technologie
Die kapazitive Touchscreen-Technologie sorgt für mehr Produktivität. Verwenden Sie das alphanumerische Feld für schnelle Anmerkungen, platzieren Sie Wellenformen oder Cursor an exakten Positionen und ziehen Sie Docking-Felder über den Bildschirm, um weitere Messinformationen anzuzeigen.
Zonen Touch Trigger
Eine der größten Herausforderungen bei der Verwendung eines Oszilloskops besteht darin, einen erweiterten Trigger einzurichten, um ein zu messendes Signal zu isolieren. Während erweiterte Trigger leistungsstarke Funktionen sind, bietet der Zone Touch-Trigger eine schlüsselfertige Triggerlösung.Downloads
Anleitung
Infiniivision 6000 X Anleitung
Sprache: Englisch
Dateigröße: 8.71 MiB
Erscheinungsdatum: 15.09.2020
Ultimate Bundle Software Package Promotion
Sprache: Englisch
Dateigröße: 559.51 KiB
Erscheinungsdatum: 17.12.2020
Datenblatt
Infiniivision 6000 X Datenblatt
Sprache: Englisch
Dateigröße: 6.71 MiB
Erscheinungsdatum: 15.09.2020
Leitfaden
Infiniivision 6000 X Programmieranleitung
Sprache: Englisch
Dateigröße: 10.05 MiB
Erscheinungsdatum: 15.09.2020
