Name: Siglent SDS2102
Brand: Siglent
Availability: Discontinued
Rating: 5.0 (2 reviews)

Beschreibung

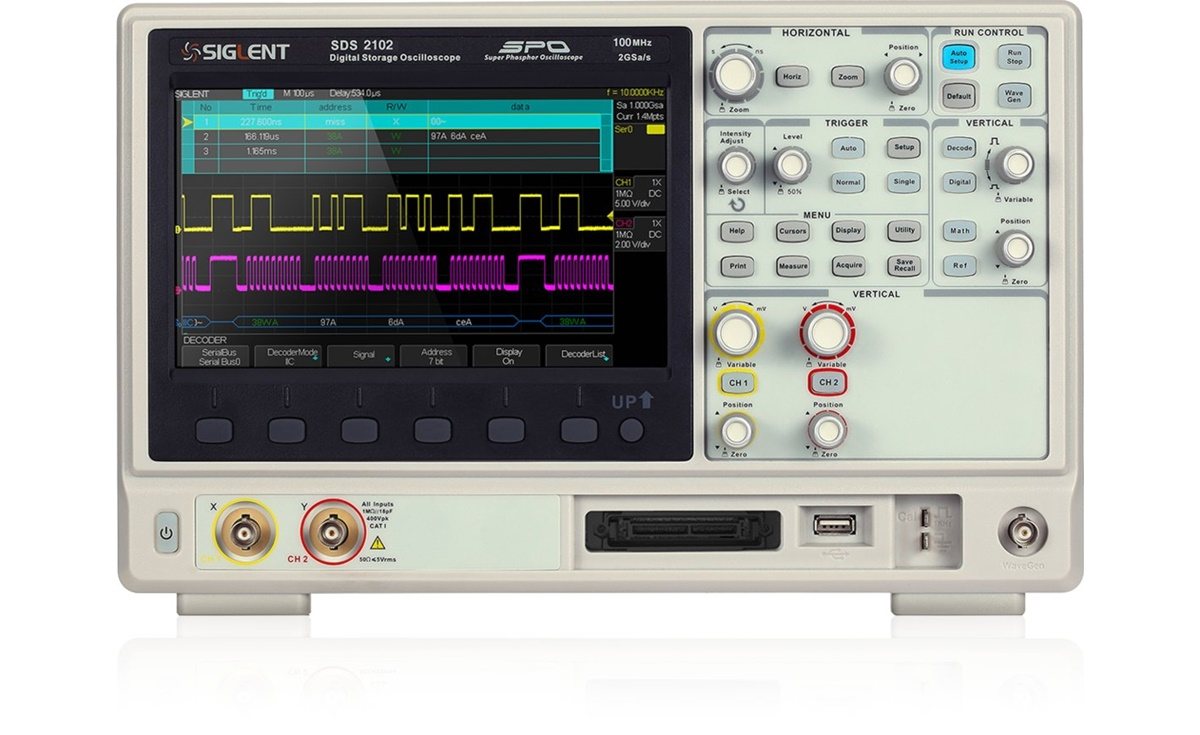

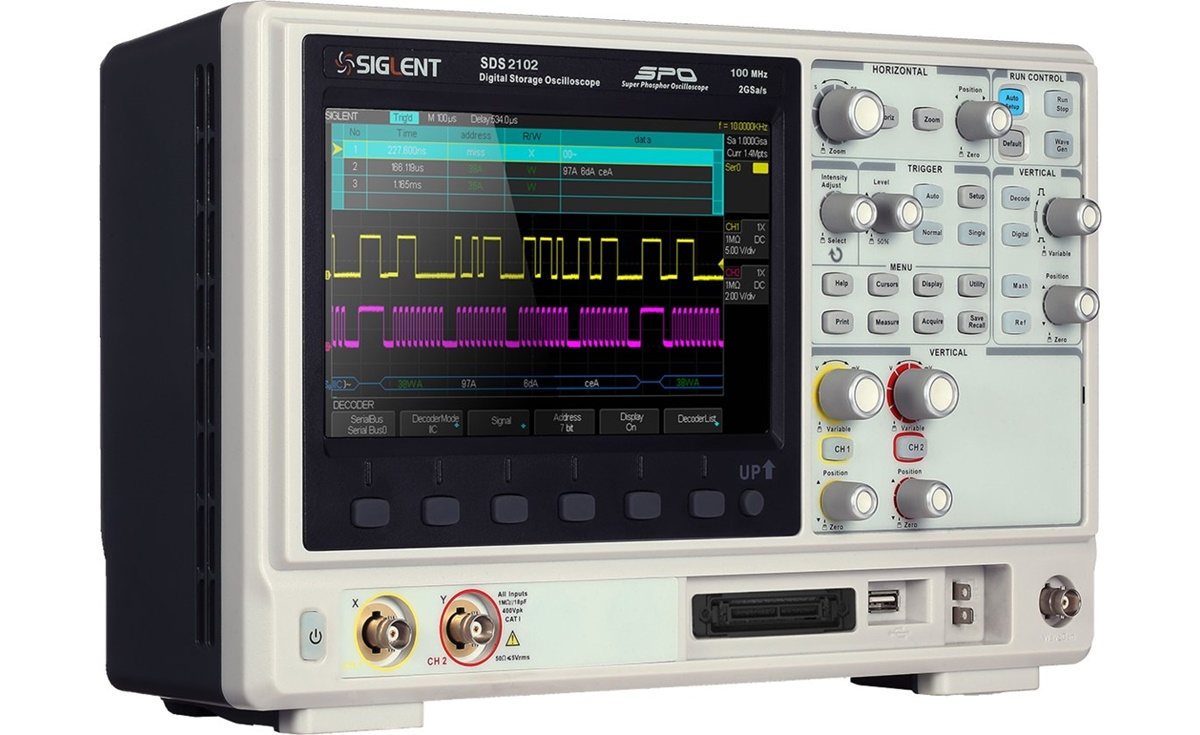

Das Siglent SDS2102 ist ein qualitativ hochwertiges zweikanaliges Speicheroszilloskop. Es zeichnet sich besonders durch die hohe Abtastrate von 2 GSa/s und einer Bandbreite von bis zu 100 MHz aus.

Die Siglent Oszilloskope besitzen eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (Englisch / Chinesisch). Die Qualität der Siglent Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.

Die besonders großen TFT Farbbildschirme sind sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung. Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.

Die Oszilloskope der Siglent SDS2000 Serie können auch nach dem Kauf einfach um einen 1 Kanal Funktionsgenerator mit 25 MHz (125 MSa/s) und einen 8 Kanal Logik Analyser erweitert werden. Die Hardware dazu ist bereits eingebaut, die Freischaltung erfolgt per Software Key.

Modellübersicht	SDS2072	SDS2074	SDS2102	SDS2104	SDS2202	SDS2204	SDS2302	SDS2304
Bandbreite	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz	300 MHz	300 MHz
Abtastrate (max.)	2 GSa/s	2 GSa/s	2 GSa/s	2 GSa/s	2 GSa/s	2 GSa/s	2 GSa/s	2 GSa/s
Speichertiefe	28 Mpts	28 Mpts	28 Mpts	28 Mpts	28 Mpts	28 Mpts	28 Mpts	28 Mpts
Kanäle	2	4	2	4	2	4	2	4

Optionale Funktionen

Signaldekoder Option (Softwareoption)

Mit der Signaldekodierung und den seriellen Triggerfunktionen können serielle Protokolle einfach analysiert und dekodiert werden. Die dekodierten Daten werden mit einer intuitiven farbigen Einblendung direkt beim Signal auf dem Display angezeigt.

MSO Funktion (Softwareoption & Hardwaremodul)

Die Kombination aus der MSO Softwareoption (SDS-2000-8LA) und dem Logik Analyser Hardwaremodul (SPL1008) fügen den Geräten der SDS2000 Serie einen zusätzlichen 8 Bit Logik Analyser hinzu.

Eingebauter Arbiträrer Funktionsgenerator (Softwareoption)

Die Geräte der Siglent SDS2000 Serie verfügen über einen eingebauten 1 Kanal arbiträren Funktionsgenerator mit einer max. Frequenz von 25 MHz (Sinus), einer Abtastrate von 125 MSa/s und einer vertikalen Auflösung von 14 Bit. Der Generator unterstützt die Standard Ausgabefunktionen wie Sinus, Rechteck, Rampe/Dreieck, Rauschen, Cardiac, Gaus-Puls und exponentielle Funktionen sowie arbiträre Signalformen mit bis zu 16 kpts Länge.

Spezielle Eigenschaften

Großer Speicher (28 Mpts)

Die Siglent SDS2000 Oszilloskope können bis zu 28 Millionen Messpunkte speichern. Mittels der Zoomfunktion können einzelne Bereiche des aufgenommenen Signals detailliert dargestellt werden. Die 2 GSa/s, 28 Mpts Architektur ermöglicht die Aufnahme schneller Signalwechsel oder langer Aufnahmen.

Sequentielle Signalaufzeichnung

Während der sequentiellen Signalaufzeichnung werden zwar keine Signale auf dem Display angezeigt, dafür steigt während der Signalaufnahme die Aufnahmegeschwindigkeit auf bis über 300,000 wfms/s. So können auch sehr selten auftretende Ereignisse effektiv aufgezeichnet werden.

Innovative SPO Technologie

Mit den "Super-Phosphor" Oszilloskopen (SPO) und der Multi-Level Intensity Grading Anzeige können sehr häufige Signalverläufe mit einer hohen Anzahl an Messpunkten komplett dargestellt werden. Eine Option zur Farbanzeige verändert die Intensitätsanzeige in eine Farbtemperaturskala. Je häufiger eine Signalform auftritt desto "wärmer" ist die Farbdarstellung.

Digitale Triggerfunktionen

Basierend auf einer Hardwarelösung bieten die Trigger der SDS2000 Serie eine hohe Empfindlichkeit, einen geringen Jitter und unterstützen so auch intelligentere Triggerarten, wie z.B. HDTV Videotrigger, serielle Triggerfunktionen, Window, Interval, Runt, Dropout und Pattern-Trigger.

$Screenshot Erweitere Mathematikfunktionen$

Erweitere Mathematikfunktionen

Die SDS2000 Serie unterstützt verschiedene Mathematikfunktionen (Addition, Subtraktion, Multiplikation, Division), FFT (Fast Fourier Transformierung) Operationen und mathematische Funktionen (Differential, Integral, Wurzelrechnung).

Maskierte Pass/Fail-Tests

Ein Weg um ein Signal auf Übereinstimmung mit einer Vorgabe zu überwachen ist der Pass/Fail-Test. Beim Pass/Fail-Test wird eine Region definiert, in der sich das Signal befinden darf, um mit den Parametern übereinzustimmen. Die Übereinstimmung mit der Maske wird Punkt für Punkt über das gesamte Display überprüft. Besonderheiten: Benutzerdefinierte Masken, Pass/Fail Zähler, Stop bei Fehler, Fehleralarm

Automatische Messungen mit Statistik

Die Oszilloskope messen bis zu fünf verschiedene Parameter gleichzeitig aus einer großen Auswahl wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreite, Abtastverhältnis und vielen anderen. zusätzlich können Statistiken zu jeder Messung angezeigt werden (aktueller Wert, Mittelwert, Min-, Maxwerten und anderen).

Technische Daten

Gerätedaten	Digital Oszilloskop Siglent SDS2102
Bildschirm	20,32 cm (8") WVGA-Farb-LCD
Auflösung	800 × 480 Pixel
Anschlüsse	USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk (VIX-II) GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich) Trigger- und Kalibriersignalausgang
Abmessungen	35,2 cm × 22,4 cm × 11,2 cm
Gewicht	3,4 kg
Unterstützte Betriebssysteme	Windows XP (32Bit + 64Bit) Windows Vista (32Bit + 64Bit) Windows 7 (32Bit + 64Bit)

Oszilloskop Funktionen	Digital Oszilloskop Siglent SDS2102
Kanäle	2
Abtastrate	bis zu 2 GSa/s Echtzeit (1 Kanal)
Bandbreite	100 MHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection), Mittelwertbildung (Average) und hohe Auflösung (High Res)
Mathematische Funktionen	+, -, *, /, FFT, d/dt ,∫dt,√
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman
Signal Dekodierung (Option)	RS232/UART, I²C, SPI, CAN, LIN

Signal	Digital Oszilloskop Siglent SDS2102
Eingang	DC/AC Kopplung, CAT I 400 Vrms
Abtastrate	bis zu 2 GSa/s Echtzeit (1 Kanal)
Zeitbasis	1 ns/div bis 50 s/div
Speicher	28 M Messpunkte (1 Kanal)
Eingangsimpedanz	(1 MΩ ± 2%) \|\| (20 pF ± 4 pF) oder 50 Ω ± 2% (umschaltbar)

Vertikal	Digital Oszilloskop Siglent SDS2102
A/D Wandler Auflösung	8 Bit
Vertikale Basis	2 mV/div bis 10 V/div
Offsetbereich	2 mV/div bis 10 V/div

Trigger	Digital Oszilloskop Siglent SDS2102
Trigger	Kanaltriggerung, EXT
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	NTSC, PAL/Secam, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Benutzerdefiniert
Triggerfunktionen	Edge, Pulse, Slope, Video, Pattern, Window, Interval, Runt, DropOut, RS232/UART (option), I²C (option), SPI (option), CAN (option), LIN (option)

Messung	Digital Oszilloskop Siglent SDS2102
Cursor Messung	Manual Modus, Track Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, Rise time, Fall time, Freq, Period, + Wid, - Wid, + Dut, - Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
