Owon VDS2062

PC basiertes 2 Kanal DSO mit 60 MHz Bandbreite, 500 MSa/s Abtastrate und 10 MPts/CH Speicher.

OWON Sales%
Sparen Sie ab sofort 25% beim Owon TDS, MSO, SDS und VDS! Nur solange der Vorrat reicht!

Lieferung inklusive 2 Tastköpfe, USB Kabel, Software und Bedienungsanleitung auf CD (englisch).

€ 279,65 25% sparen
€ 209,74 inkl. MwSt.

€ 176,25 Netto

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

Verfügbarkeit:
Bild: Dieser Artikel befindet sich im Lager und kann umgehend verschickt werden.

Dieser Artikel befindet sich im Lager und kann umgehend verschickt werden.

2 Jahre Garantie

30 Tage Probezeit

Das Owon VDS2062 ist ein PC basiertes Zweikanal Digital Oszilloskop. Das Gerät bietet eine Bandbreite von 60 MHz und eine Abtastrate von 500 MSa/s.

Das VDS2062 ist ein vollwertiges kompaktes Oszilloskop, bei dem die Bedienung und die Anzeige der Messsignale über den PC erfolgt. Das Oszilloskop wird direkt per USB an einen PC angeschlossen. Die Software ist mehrsprachig, komfortabel zu bedienen und bietet alle gängigen Funktionen, die man von einem normalen Oszilloskop erwartet.

Menüstruktur der PC Software

Besondere Features

Bild: Cursor Messungen

Cursor Messungen

Verschiedene Messwerte lassen sich bequem in Echtzeit ermitteln und anzeigen. Hierfür stehen sowohl Cursor-Messungen als auch eine direkte Messung mit entsprechenden Anzeigen zur Verfügung. Mögliche Messungen sind Periode, Frequenz, Anstiegs- und Abfallzeiten, Tastverhältnis und Pulsbreiten für positive und negative Signale, Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Overshoot, Preshot, Vavg, Vrms sowie Anstiegs- und Abfallverzögerung zwischen beiden Kanälen.
Bild: Mathematische Funktionen

Mathematische Funktionen

Die beiden Kanäle können mittels verschiedener mathematischer Funktionen miteinander verknüpft werden. So lassen sich diese Kanäle addieren, subtrahieren, multiplizieren und dividieren.
Bild: FFT (Fast Fourier Transformation)

FFT (Fast Fourier Transformation)

Die Owon Software kann die Frequenzanteile des Messsignales per "Fast Fourier Transformation" analysieren und grafisch darstellen. Damit sind diese Geräte z.B. ideal zur Analyse von Störanteilen in DC Versorgungen und zur Analyse von harmonischen Bestandteilen. Unterstützte Fenster: Rectangle, Blackman, Hanning, Hamming
Bild: X-Y-Darstellung

X-Y-Darstellung

Im Mehrfachanzeigemodus können neben FFT natürlich auch Lissajous-Figuren oder Kennlinien in X-Y-Darstellung angezeigt werden. Ein Komponententester ist jedoch nicht vorhanden.

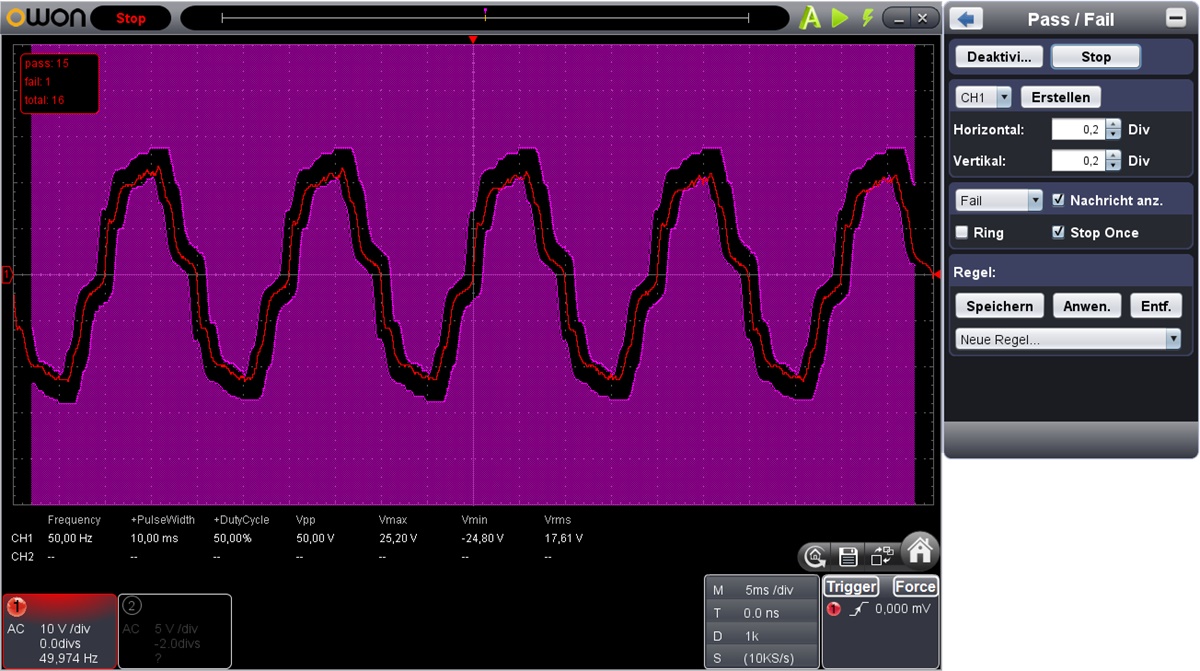

Bild: Maskenprüfung

Maskenprüfung

Über benutzerdefinierbare Signalmasken können Signalverläufe auf gültige oder ungültige Verläufe geprüft werden. Neben einer Zählfunktion (Anzahl guter und fehlerhafter Signalverläufe) kann im Fehlerfall ein Alarmton ausgegeben sowie das Signal gestoppt werden.

Gerätedaten Owon VDS2062
Anschlüsse USB (High Speed)
Abmessungen (BxHxT) 190 mm × 120 mm × 18 mm
Garantie 3 Jahre
Gewicht 260 g
Unterstützte Betriebssysteme

Windows 8 (32Bit + 64Bit), Windows 7 (32Bit + 64Bit), Vista (32Bit + 64Bit),

XP (32Bit)

Oszilloskop Funktionen Owon VDS2062
Kanäle 2
Abtastrate 500 MSa/s Echtzeit
Bandbreite 60 MHz
Sampling Modus Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen A+B, A-B, A×B, A/B, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster Rectangle, Blackman, Hanning, Hamming
Signal Owon VDS2062
Eingang DC/AC Kopplung, bis 40 Vpk (DC + AC peak)
Abtastrate

500 MSa/s Echtzeit (1 Kanal)

250 MSa/s Echtzeit (2 Kanäle)

Zeitbasis

5 ns/Div. bis 100 s/Div.

(Schrittweite 1 - 2 - 5)

Speicher 10 M Messpunkte
Vertikal Owon VDS2062
A/D Wandler Auflösung 8Bit pro Kanal
Vertikale Basis 5 mV/Div bis 5 V/Div.
Verschiebungsbereiche

±1 V (5 mV bis 100 mV)

±50 V (200 mV bis 5V)

Trigger Owon VDS2062
Trigger Edge, Pulse, Slope, externer Trigger, Video, alternierender Trigger
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)

NTSC, PAL und SECAM

Zeilennummern 1-525 (NTSC) und 1-625 (PAL/SECAM)

Messung Owon VDS2062
Cursor Messung Manual Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung Periode, Frequenz, Anstiegs- und Abfallzeiten, Tastverhältnis und Pulsbreiten für positive und negative Signale, Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Overshoot, Preshot, Vavg, Vrms sowie Anstiegs- und Abfallverzögerung zwischen beiden Kanälen

Downloads

Anleitung

Adobe PDF

VDS Serie DSO Anleitung (englisch)

Version: 1.3
Dateigröße: 3.59 MiB
Erscheinungsdatum: 25.12.2013

Datenblatt

Adobe PDF

Owon VDS2062 Datenblatt

Dateigröße: 519.03 KiB

Software

ZIP Archiv

Owon VDS2062 Software

Dateigröße: 39.12 MiB

Treiber

RAR Archiv

Owon DSO USB Treiber

Dateigröße: 2.58 MiB
Erscheinungsdatum: 06.12.2016
O/S: Windows XP (32/64), Vista (32/64), 7 (32/64), 8 (32/64), 8.1 (32/64), 10 (32/64)
