Name: Siglent SDS1202X
Brand: Siglent
Availability: Discontinued
Rating: 4.86 (7 reviews)

Modellübersicht

Bandbreite

100 MHz

200 MHz

Abtastrate (max.)

1 GSa/s

Signalerfassungsrate

60000 wfms/s

Speichertiefe

14 Mpts

Kanäle

Funktionsgenerator

Logik Analysator

optional

Besondere Eigenschaften

Signaldekoder Option (Softwareoption)

Mit der Signaldekodierung und den seriellen Triggerfunktionen können serielle Protokolle einfach analysiert und dekodiert werden. Die dekodierten Daten werden mit einer intuitiven farbigen Einblendung direkt beim Signal auf dem Display angezeigt.

Screenshot Logic Analyser Funktion (Software Option & Hardware Modul, nur

Logic Analyser Funktion (Software Option & Hardware Modul, nur "+" Version)

Die Kombination aus der MSO Softwareoption (SDS-1000X-LA) und dem Logik Analyser Hardwaremodul (SPL1016) fügen den Geräten der SDS1000X+ Serie einen zusätzlichen 16 Bit Logik Analyser hinzu.

Screenshot Eingebauter Arbiträrer Funktionsgenerator (nur

Eingebauter Arbiträrer Funktionsgenerator (nur "+" Version)

Die Geräte der Siglent SDS1000X+ Serie verfügen über einen eingebauten 1 Kanal arbiträren Funktionsgenerator mit einer max. Frequenz von 25 MHz (Sinus), einer Abtastrate von 125 MSa/s und einer vertikalen Auflösung von 14 Bit. Der Generator unterstützt die Standard Ausgabefunktionen wie Sinus, Rechteck, Rampe/Dreieck, Rauschen, Cardiac, Gaus-Puls und exponentielle Funktionen sowie arbiträre Signalformen mit bis zu 16 kpts Länge.

Großer Speicher (14 Mpts)

Die Siglent SDS1000X Oszilloskope können bis zu 14 Millionen Messpunkte speichern. Mittels der Zoomfunktion können einzelne Bereiche des aufgenommenen Signals detailliert dargestellt werden. Die 1 GSa/s, 14 Mpts Architektur ermöglicht die Aufnahme schneller Signalwechsel oder langer Aufnahmen.

Innovative SPO Technologie

Mit den "Super-Phosphor" Oszilloskopen (SPO) und der Multi-Level Intensity Grading Anzeige können sehr häufige Signalverläufe mit einer hohen Anzahl an Messpunkten komplett dargestellt werden. Eine Option zur Farbanzeige verändert die Intensitätsanzeige in eine Farbtemperaturskala. Je häufiger eine Signalform auftritt desto "wärmer" ist die Farbdarstellung.

Digitale Triggerfunktionen

Basierend auf einer Hardwarelösung bieten die Trigger der SDS1000X Serie eine hohe Empfindlichkeit, einen geringen Jitter und unterstützen so auch intelligentere Triggerarten, wie z.B. HDTV Videotrigger, serielle Triggerfunktionen, Window, Interval, Runt, Dropout und Pattern-Trigger.

$Screenshot Erweitere Mathematikfunktionen$

Erweitere Mathematikfunktionen

Die SDS1000X Serie unterstützt verschiedene Mathematikfunktionen (Addition, Subtraktion, Multiplikation, Division), FFT (Fast Fourier Transformierung) Operationen und mathematische Funktionen (Differential, Integral, Wurzelrechnung).

Maskierte Pass/Fail-Tests

Ein Weg um ein Signal auf Übereinstimmung mit einer Vorgabe zu überwachen ist der Pass/Fail-Test. Beim Pass/Fail-Test wird eine Region definiert, in der sich das Signal befinden darf, um mit den Parametern übereinzustimmen. Die Übereinstimmung mit der Maske wird Punkt für Punkt über das gesamte Display überprüft. Besonderheiten: Benutzerdefinierte Masken, Pass/Fail Zähler, Stop bei Fehler, Fehleralarm.

Automatische Messungen mit Statistik

Die Oszilloskope messen bis zu fünf verschiedene Parameter gleichzeitig aus einer großen Auswahl wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreite, Abtastverhältnis und vielen anderen. zusätzlich können Statistiken zu jeder Messung angezeigt werden (aktueller Wert, Mittelwert, Min-, Maxwerten und anderen).

Gerätedaten

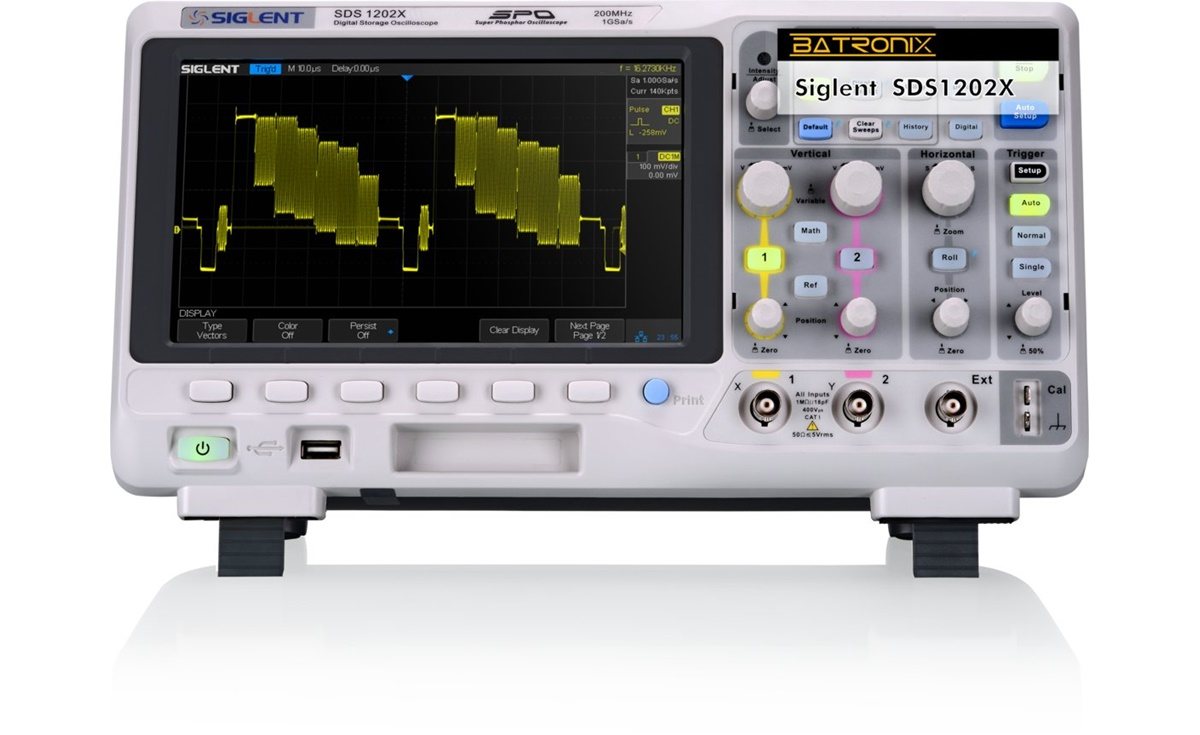

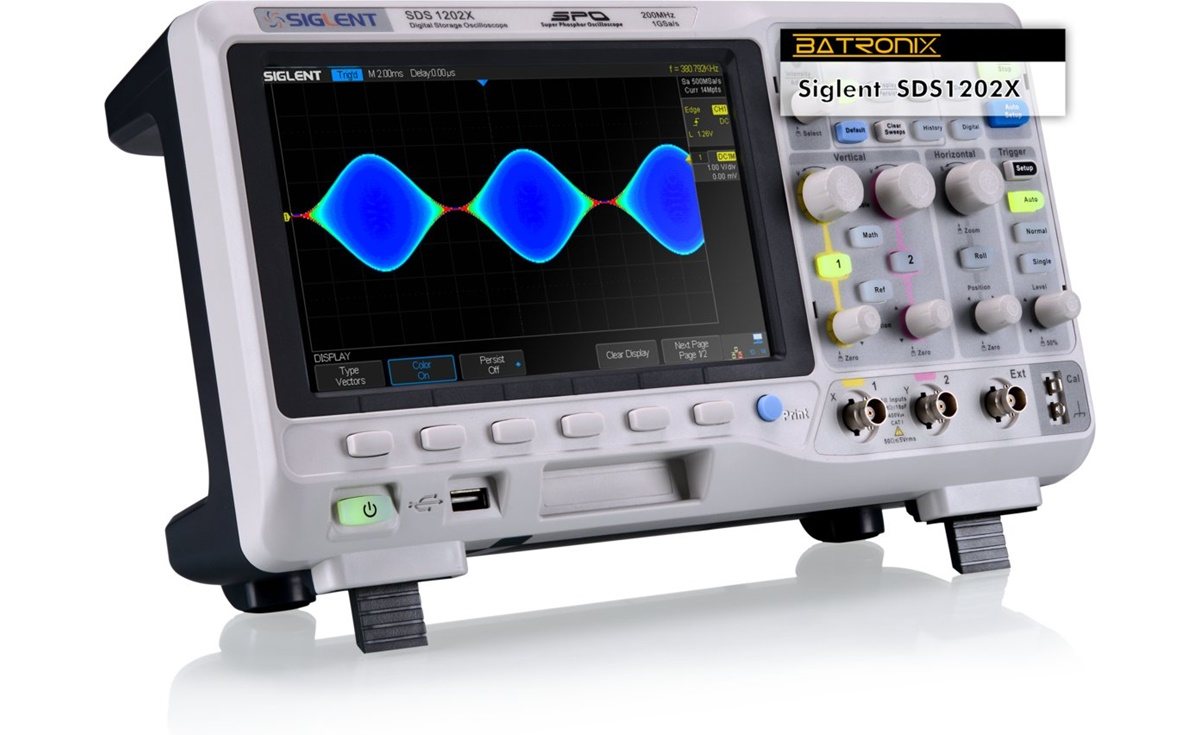

Digital Oszilloskop Siglent SDS1202X

Bildschirm

20,32 cm (8") WVGA-Farb-LCD

Auflösung

800 × 480 Pixel

Anschlüsse

USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen
USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle
LAN für die Verwendung im Netzwerk (VIX-II)
GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich)
Trigger- und Pass-/Fail-Signalausgang

Abmessungen

34 cm × 18,4 cm × 12,3 cm

Gewicht

3,26 kg

Unterstützte Betriebssysteme

Windows XP (32Bit + 64Bit)

Windows Vista (32Bit + 64Bit)

Windows 7 (32Bit + 64Bit)

Oszilloskop Funktionen

Digital Oszilloskop Siglent SDS1202X

Kanäle

Abtastrate

bis zu 1 GSa/s Echtzeit (1 Kanal)

Bandbreite

200 MHz

Sampling Modus

Normale Abtastung, Spitzenwert Erkennung (Peak Detection), Mittelwertbildung (Average) und hohe Auflösung (High Res)

Mathematische Funktionen

+, -, *, /, FFT, d/dt ,∫dt,√

Unterstützte FFT Fenster

Rectangle, Hanning, Hamming, Blackman

Signal Dekodierung (Option)

RS232/UART, I²C, SPI

Signal

Digital Oszilloskop Siglent SDS1202X

Eingang

DC/AC Kopplung, CAT I 400 Vpp

Abtastrate

bis zu 1 GSa/s Echtzeit (1 Kanal)

Zeitbasis

2 ns/div bis 50 s/div

Speicher

14 M Messpunkte (1 Kanal)

Eingangsimpedanz

(1 MΩ ± 2%) || (18 pF ± 2 pF)

oder 50 Ω ± 2% (umschaltbar)

Vertikal

Digital Oszilloskop Siglent SDS1202X

A/D Wandler Auflösung

8 Bit

Vertikale Basis

500 µV/div bis 10 V/div

Offsetbereich

500 µV/div bis 10 V/div

Trigger

Digital Oszilloskop Siglent SDS1202X

Trigger

Kanaltriggerung, EXT

Signalsystem und Line/Field Frequenzen (Video Trigger Modus)

NTSC, PAL/Secam, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Benutzerdefiniert

Triggerfunktionen

Edge, Pulse, Slope, Video, Pattern, Window, Interval, Runt, DropOut, RS232/UART (option), I²C (option), SPI (option)

Messung

Digital Oszilloskop Siglent SDS1202X

Cursor Messung

Manual Modus, Track Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren

Automatische Messung

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, Rise time, Fall time, Freq, Period, + Wid, - Wid, + Dut, - Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
