Innovative Tools. Exzellenter Service.
Die 3000T X-Serie bietet einen kapazitiven Touchscreen, eine für Berührungen konzipierte Benutzeroberfläche und den exklusiven Zonen-Touch-Trigger, kombiniert mit einer branchenführenden kompromisslosen Aktualisierungsrate von 1 Million wfm/s.

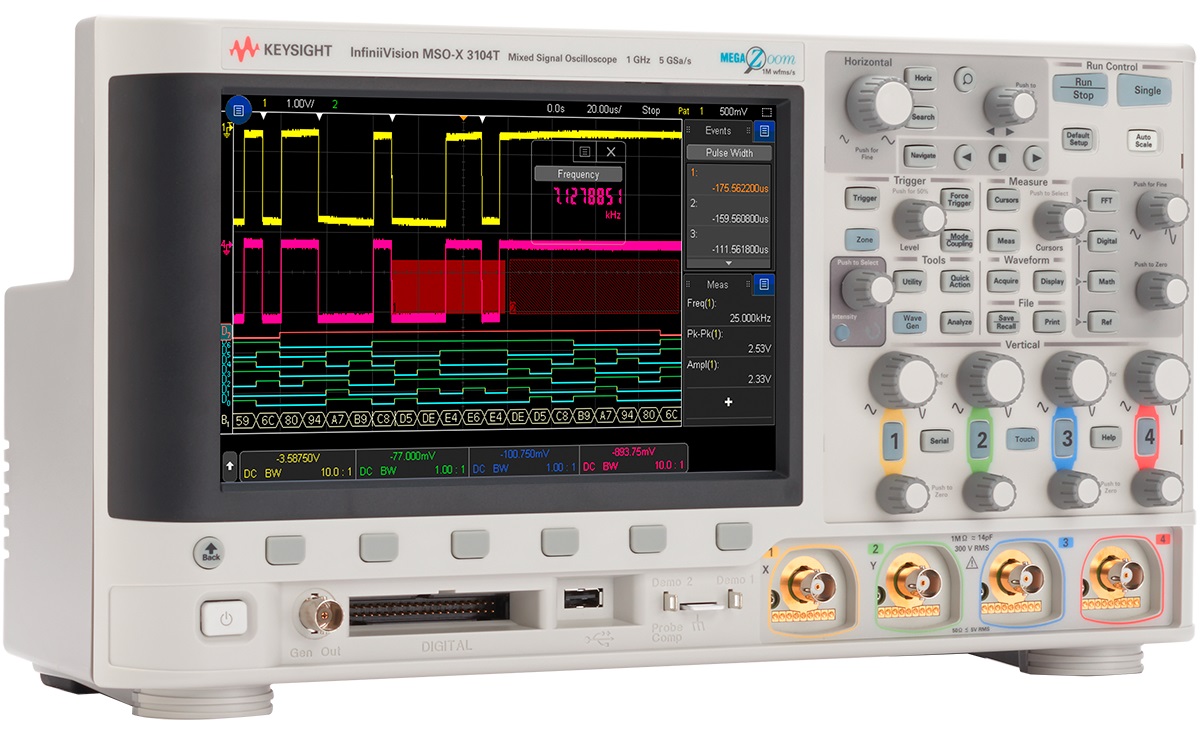

Das Keysight MSOX3104T definiert erneut, was Sie von einem Allzweckoszilloskop erwarten können.
Die Oszilloskope gibt es in mehreren Varianten, passend zu verschiedenen Budgets und Anforderungen an die Bandbreite.
| Features | DSOX3002T | DSOX3004T |
|---|---|---|
| Kanäle | 2 | 4 |
| Bandbreite | 100 MHz - 1 GHz | 100 MHz - 1 GHz |
| Abtastrate | 5 GSa/s halbe Kanäle, 2.5 GSa/s auf allen Kanälen | 5 GSa/s halbe Kanäle, 2.5 GSa/s auf allen Kanälen |
| Signalerfassungsrate | 1000000 wfms/s | 1000000 wfms/s |
| Speichertiefe | 4 Mpts halbe Kanäle 2 Mpts auf allen Kanälen | 4 Mpts halbe Kanäle 2 Mpts auf allen Kanälen |
| Funktionsgenerator | Option | Option |
| Logikanalysator | Option | Option |
Weitere technische Daten der Keysight InfiniiVision 3000T X Serie finden Sie im InfiniiVision 3000T X Datenblatt.
| InfiniiVision DSOX3000TX (2 Kanäle) (MSO Sets) | Bandbreite | Funktionsgenerator | Logikanalysator |
|---|---|---|---|
| DSOX3012T | 100 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3012T | 100 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3022T | 200 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3022T | 200 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3032T | 350 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3032T | 350 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3052T | 500 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3052T | 500 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3102T | 1 GHz | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3102T | 1 GHz | Option (DSOX3WAVEGEN) |
| InfiniiVision DSOX3000TX (4 Kanäle) (MSO Sets) | Bandbreite | Funktionsgenerator | Logikanalysator |
|---|---|---|---|
| DSOX3014T | 100 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3014T | 100 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3024T | 200 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3024T | 200 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3034T | 350 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3034T | 350 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3054T | 500 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3054T | 500 MHz (aufrüstbar) | Option (DSOX3WAVEGEN) | |
| DSOX3104T | 1 GHz | Option (DSOX3WAVEGEN) | Option (DSOXT3MSO) |
| MSOX3104T | 1 GHz | Option (DSOX3WAVEGEN) |
Besondere Eigenschaften
Integriertes Mixed-Signal-Oszilloskop (MSO - optional)
Die 3000T X-Serie bietet 16 optionale, integrierte und aufrüstbare digitale Kanäle. Digitale Inhalte sind heutzutage allgegenwärtig, und herkömmliche 2- und 4-Kanal-Oszilloskope bieten nicht immer genügend Kanäle für die jeweiligen Aufgaben. Mit zusätzlichen 16 integrierten digitalen Kanälen haben Sie jetzt bis zu 20 Kanäle für die zeitkorrelierte Erfassung und Anzeige auf demselben Instrument. Dies bietet neben einer leistungsstarken Triggerung über die analoge und digitale Kanäle, zusätzliche Kanäle für die serielle Decodierung und Triggerung. Die 3000T X ist jederzeit auf ein MSO mit einer Softwarelizenz und einer 16-Kanal-Logiksonde aufrüstbar.
Integriertes WaveGen: Eingebaute 20-MHz-Funktion / Generator für beliebige Wellenformen (optional)
Die 3000T X-Serie bietet einen integrierten 20-MHz-Funktions- / Arbitrary-Waveform-Generator mit Modulationsunterstützung. Der Funktionsgenerator liefert eine Stimulusausgabe von Sinus-, Rechteck-, Rampen-, Impuls-, Gleichstrom-, Sinus- (x), exponentiellen Anstiegs- / Abfall-, Herz-, Gaußschen Impuls- und Rauschwellenformen an Ihr zu testendes Gerät. Die Modulationsfunktion unterstützt AM-, FM- und FSK-Modulationen mit Modulationsformen von Sinus, Quadrat und Rampe.
Frequenzganganalyse (optional)
Die Frequenzganganalyse ist eine häufig kritische Messung zur Charakterisierung des Frequenzgangs. InfiniiVision 3000T X-Series-Oszilloskope verwenden den eingebauten Wellenformgenerator (WaveGen) des Oszilloskops, um die zu testende Schaltung bei verschiedenen Frequenzeinstellungen zu stimulieren und die Eingangs- und Ausgangssignale über zwei Oszilloskopkanäle zu erfassen. Bei jeder Testfrequenz misst, berechnet und zeichnet das Oszilloskop die Verstärkung (20LogVout / Vin) und die Phase logarithmisch auf.
Standard 8-stelliger Zähler und Summierer
Herkömmliche Oszilloskopzählermessungen bieten nur eine Auflösung von fünf oder sechs Stellen, was möglicherweise nicht ausreicht, um die kritischsten Frequenzmessungen durchzuführen. Mit dem 8-stelligen Standardzähler der 3000T X-Serie können Sie Ihre Messungen mit der Genauigkeit anzeigen, die Sie normalerweise nur von einem eigenständigen Zähler erwarten würden. Da der integrierte Zähler Frequenzen bis zu einer großen Bandbreite von 1,0 GHz misst, können Sie ihn auch für viele Hochfrequenzanwendungen verwenden.
Masken / Limit Test (Option)
Unabhängig davon, ob Sie Pass / Fail-Tests nach festgelegten Standards in der Fertigung oder auf seltene Signalanomalien durchführen, können Masken- / Grenzwerttests ein wertvolles Produktivitätswerkzeug sein. Die 3000T X-Serie bietet leistungsstarke hardwarebasierte Maskentests, mit denen bis zu 270.000 Tests pro Sekunde durchgeführt werden können.
Video Analyse (Option)
Unabhängig davon, ob Sie Unterhaltungselektronik mit HDTV debuggen oder ein Design charakterisieren, bietet Enhanced Video Analysis (optional) Unterstützung für eine Vielzahl von HDTV-Standards zum Auslösen und Analysieren.
