Innovative Tools. Exzellenter Service.
Die Oszilloskope der Siglent SDS800X HD Serie sind qualitativ hochwertige zwei und vierkanalige Speicheroszilloskope. Sie bieten eine Abtastrate von bis zu 2 GSa/s, einen 12 Bit A/D-Wandler und eine Bandbreite von bis zu 200 MHz sowie eine große Speichertiefe von bis zu 100 Mpts.

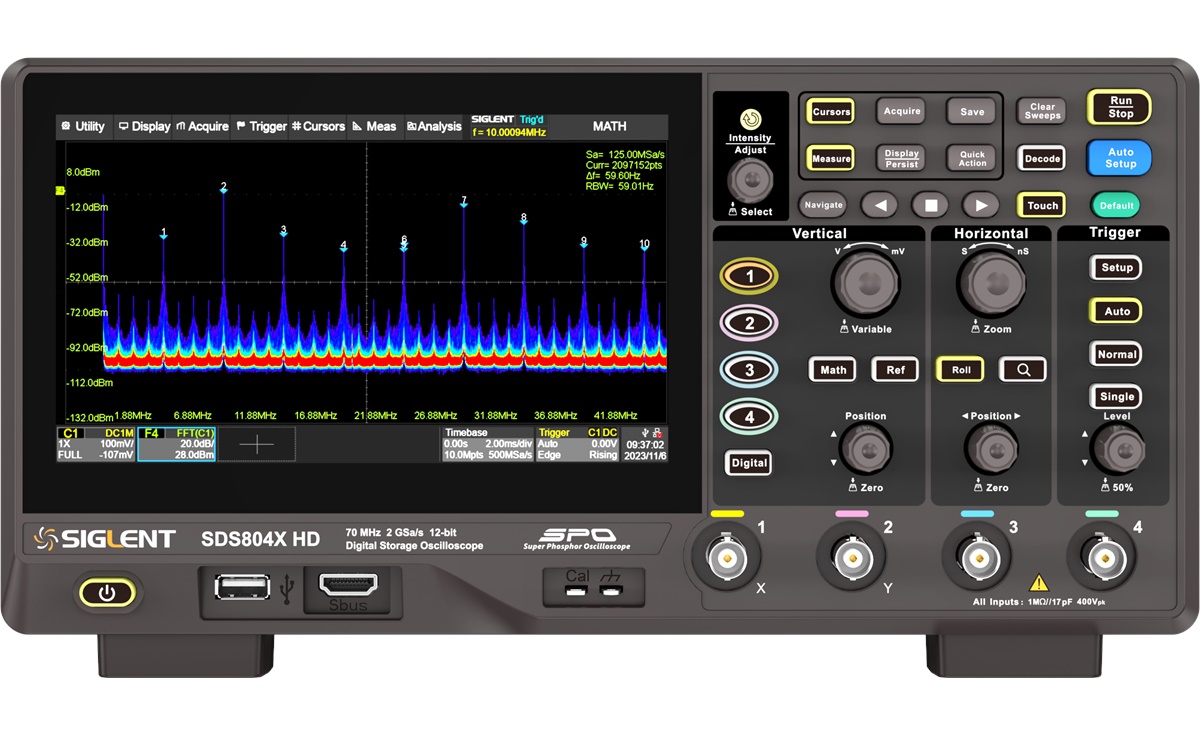

Das Siglent SDS804X HD besitzt eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig.
Das 17,8 cm große Touch Display (1024x600 Pixel) ist sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung.
Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden. Das Siglent SDS804X HD kann vor oder nach dem Kauf mit einem 25 MHz Arbiträr-Funktionsgenerator oder mit einem 16 Kanal Logik Analysator nachgerüstet werden.
| Features | SDS800X HD (bis 100 MHz) | SDS800X HD (200 MHz) |
|---|---|---|
| Kanäle | 2 - 4 | 2 - 4 |
| Bandbreite | 70 MHz - 100 MHz | 200 MHz |
| Abtastrate | 1 Kanal mit 2 GSa/s 2 Kanäle mit je 1 GSa/s 4 Kanäle mit je 500 MSa/s | 1 Kanal mit 2 GSa/s 2 Kanäle mit je 1 GSa/s 4 Kanäle mit je 500 MSa/s |
| Signalerfassungsrate | 80.000 wfms/s (500.000 wfms/s Sequenzmodus) | 120.000 wfms/s (500.000 wfms/s Sequenzmodus) |
| Speichertiefe | 1 Kanal mit 50 Mpts 2 Kanäle mit 25 Mpts 4 Kanäle mit 10 Mpts | 1 Kanal mit 100 Mpts 2 Kanäle mit 50 Mpts 4 Kanäle mit 25 Mpts |
| SDS800X HD | Bandbreite | Kanäle | Logikanalysator | Funktionsgenerator |
|---|---|---|---|---|
| SDS802X HD | 70 MHz | 2 | Option | Option |
| SDS804X HD | 70 MHz | 4 | Option | Option |
| SDS812X HD | 100 MHz | 2 | Option | Option |
| SDS814X HD | 100 MHz | 4 | Option | Option |
| SDS822X HD | 200 MHz | 2 | Option | Option |
| SDS824X HD | 200 MHz | 4 | Option | Option |
Weitere technische Daten der Siglent SDS800X HD Serie finden Sie im SDS800X HD Datenblatt.
Besondere Eigenschaften
12-Bit Hochaufllösung
Der 12-Bit A/D Wandler in Kombination mit der Zoomeigenschaft, zeigt Ihnen mehr Details und weniger Rauschen auf dem Signal.
Niedriges Rauschen
Niedriges Rauschlevel: Nur 70 µV RMS bei 200 MHz Bandbreite.
Bis zu 500.000 wfm/s Signalerfassungsrate
Mit einer Signalerfassungsrate von bis zu 80.000 wfm/s (bis 100 MHz) und 120.000 wfm/s (bei 200 MHz) kann das Siglent SDS802X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 500.000 wfm/s erreichen.
Bis zu 100 Mpts/Kanal Speichertiefe
Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS802X HD und einer Aufzeichnungslänge von bis zu 100 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich konzentrieren zu können.
Messung aller relevanten Parameter und Parameterstatistiken
Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.
Erweiterte Mathematikfunktionen
Hardwarebeschleunigte FFT bis zu 2 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.
History Modus
Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.
Sequenzmodus
Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 2 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.
Suchen und navigieren
Mit dem Siglent SDS802X HD können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).
Serielle Busdekodierung
Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN and LIN.
Hardwarebasierender High Speed Maskentest
Das Siglent SDS802X HD verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 80.000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.
Maskeneditor
Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.
Poweranalyse
Die Option Poweranalyse bietet eine vollständige Palette von Leistungsmessungen und -analysen, wodurch die Effizienz der Messung beim Schalten von Netzteilen und bei der Entwicklung von Leistungsgeräten verbessert werde kann.
Externer 25 MHz Funktionsgenerator SAG1021I
Externer Funktionsgenerator (Hardware-Option), der Wellenformen mit einer Frequenz von bis zu 25 MHz und einer Amplitude von +- 3 V ausgeben kann. Es werden sechs grundlegende, vordefinierter und benutzerdefinierte Wellenformen unterstützt.
