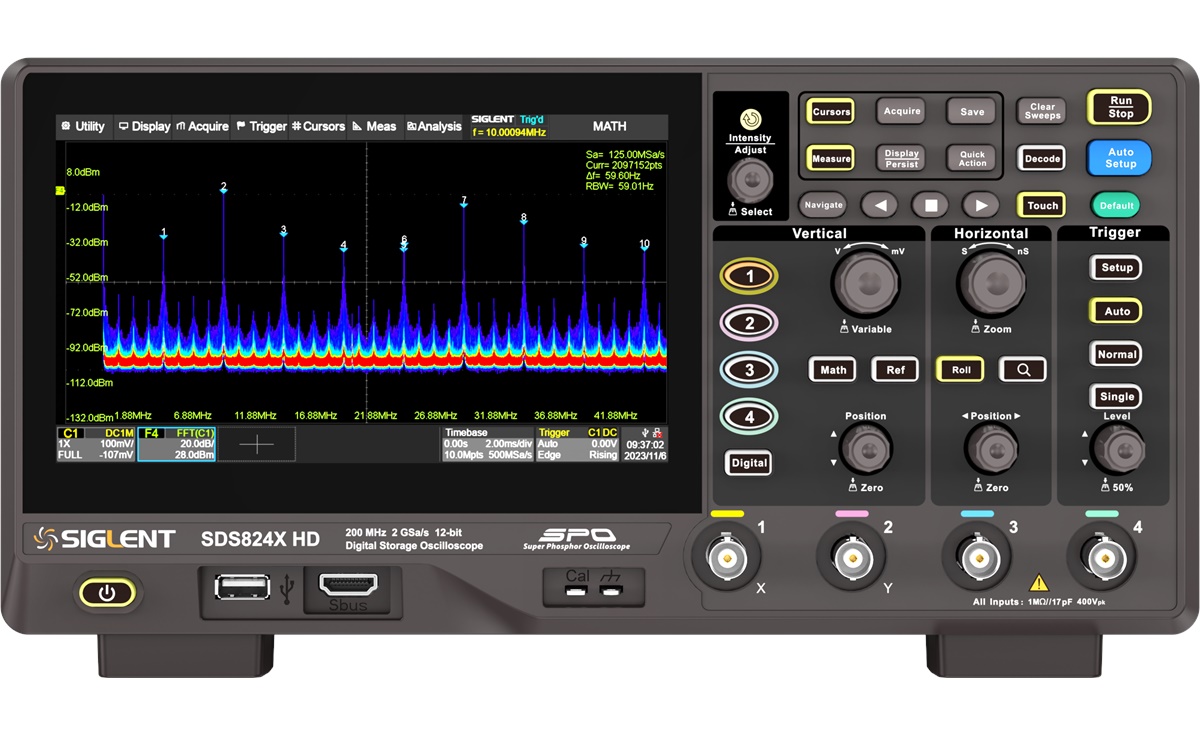

Siglent SDS824X HD Oszilloskop !!Angebotspreise!!

Features	SDS800X HD (bis 100 MHz)	SDS800X HD (200 MHz)
Kanäle	2 - 4	2 - 4
Bandbreite	70 MHz - 100 MHz	200 MHz
Abtastrate	1 Kanal mit 2 GSa/s 2 Kanäle mit je 1 GSa/s 4 Kanäle mit je 500 MSa/s	1 Kanal mit 2 GSa/s 2 Kanäle mit je 1 GSa/s 4 Kanäle mit je 500 MSa/s
Signalerfassungsrate	80.000 wfms/s (500.000 wfms/s Sequenzmodus)	120.000 wfms/s (500.000 wfms/s Sequenzmodus)
Speichertiefe	1 Kanal mit 50 Mpts 2 Kanäle mit 25 Mpts 4 Kanäle mit 10 Mpts	1 Kanal mit 100 Mpts 2 Kanäle mit 50 Mpts 4 Kanäle mit 25 Mpts

SDS800X HD	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS802X HD	70 MHz	2	Option	Option
SDS804X HD	70 MHz	4	Option	Option
SDS812X HD	100 MHz	2	Option	Option
SDS814X HD	100 MHz	4	Option	Option
SDS822X HD	200 MHz	2	Option	Option
SDS824X HD	200 MHz	4	Option	Option

12-Bit Hochaufllösung

Der 12-Bit A/D Wandler in Kombination mit der Zoomeigenschaft, zeigt Ihnen mehr Details und weniger Rauschen auf dem Signal.

Niedriges Rauschen

Niedriges Rauschlevel: Nur 70 µV RMS bei 200 MHz Bandbreite.

Bis zu 500.000 wfm/s Signalerfassungsrate

Mit einer Signalerfassungsrate von bis zu 80.000 wfm/s (bis 100 MHz) und 120.000 wfm/s (bei 200 MHz) kann das Siglent SDS824X HD Ereignisse mit geringer Wahrscheinlichkeit problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 500.000 wfm/s erreichen.

Bis zu 100 Mpts/Kanal Speichertiefe

Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS824X HD und einer Aufzeichnungslänge von bis zu 100 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich konzentrieren zu können.

Messung aller relevanten Parameter und Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

Erweiterte Mathematikfunktionen

Hardwarebeschleunigte FFT bis zu 2 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.

History Modus

Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.

Sequenzmodus

Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 2 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.

Suchen und navigieren

Mit dem Siglent SDS824X HD können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).

Serielle Busdekodierung

Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN and LIN.

Hardwarebasierender High Speed Maskentest

Das Siglent SDS824X HD verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 80.000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.

Maskeneditor

Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.

Poweranalyse

Die Option Poweranalyse bietet eine vollständige Palette von Leistungsmessungen und -analysen, wodurch die Effizienz der Messung beim Schalten von Netzteilen und bei der Entwicklung von Leistungsgeräten verbessert werde kann.

25 MHz eingebauter Funktionsgenerator

Der Funktionsgenerator kann Wellenformen mit einer Frequenz von bis zu 25 MHz und einer Amplitude von +- 3 V ausgeben. Es werden sechs grundlegende, vordefinierter und benutzerdefinierte Wellenformen unterstützt.
