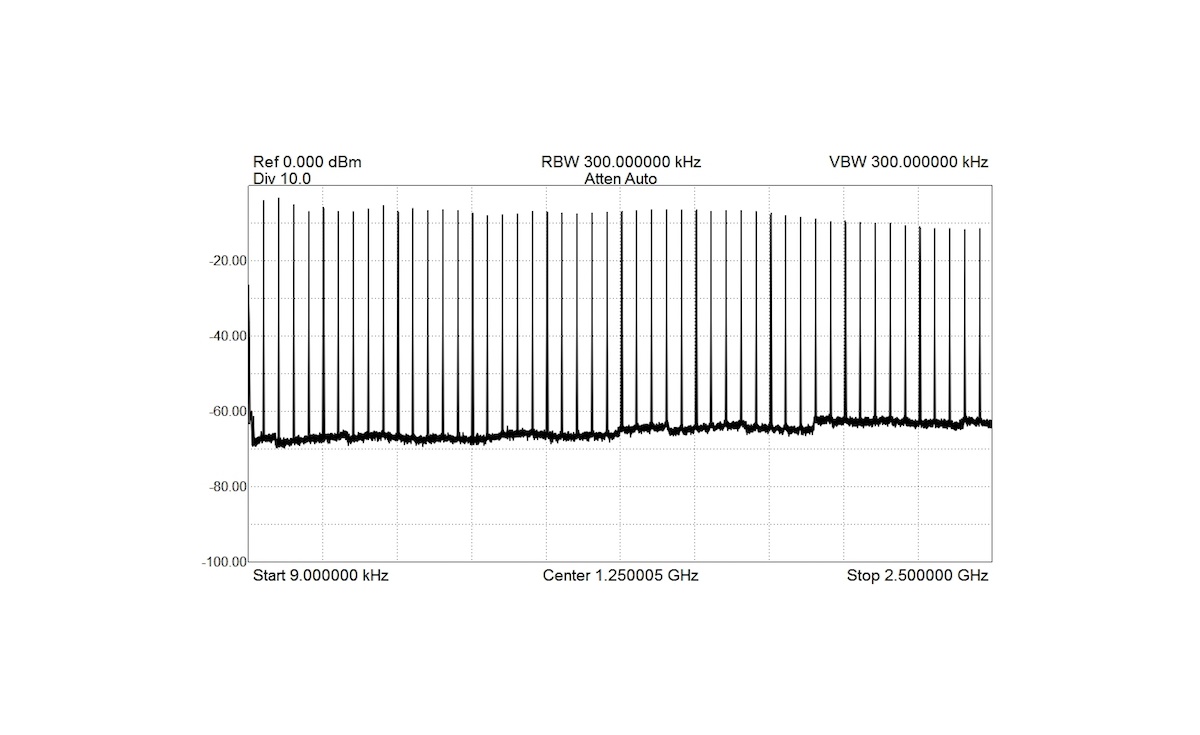

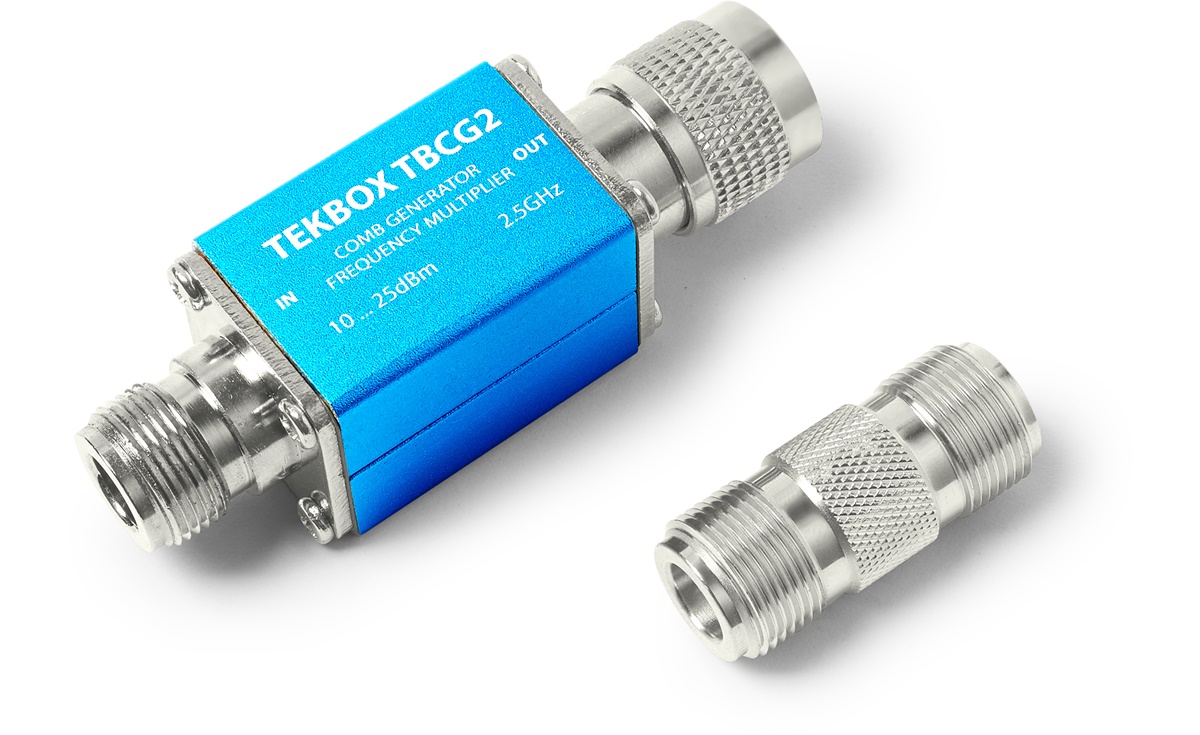

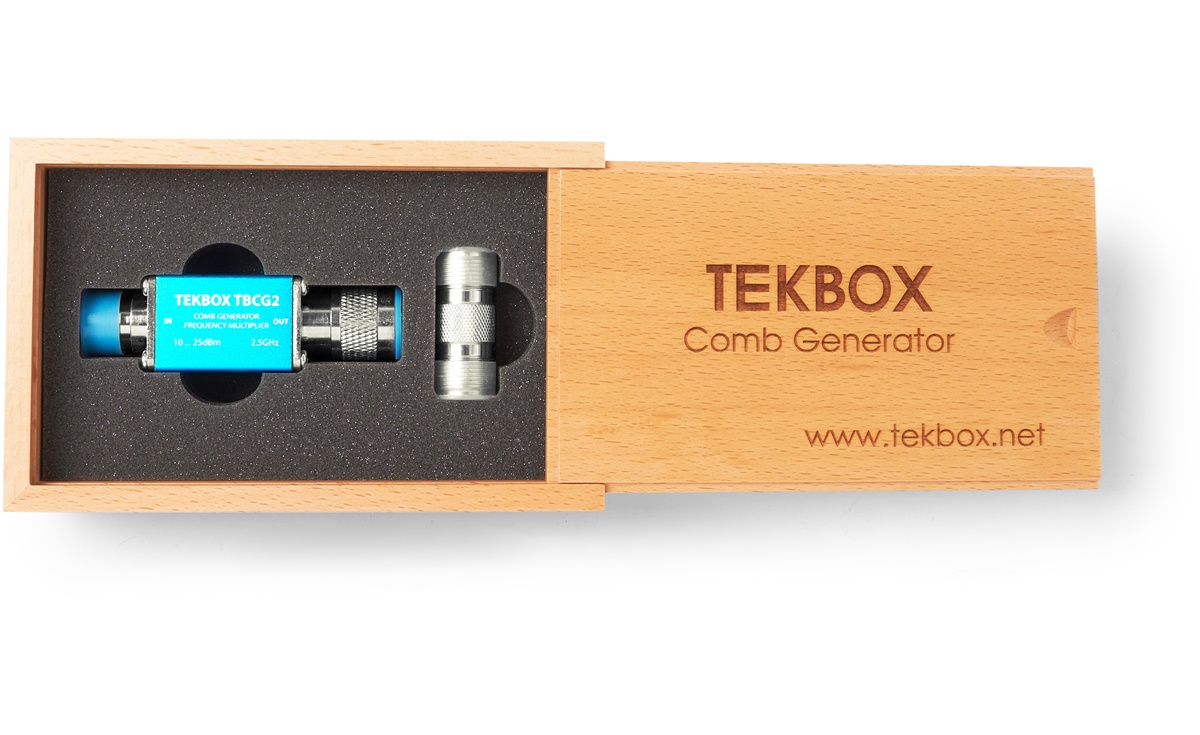

Der TBCG2 ist ein passiver Kamm-Generator/Frequenzmultiplikator basierend auf einer Speicherschaltdiode (SRD = step recovery diode). Er erzeugt Impulse mit einer sehr hohen Flankensteilheit und ein sehr gleichmäßiges Spektrum. Damit kann man auf einfache Weise Signale im Bereich 1 MHz bis 2,5 GHz erzeugen. Die Impulse können beispielsweise benutzt werden, um die Anstiegszeit eines Oszilloskops zu messen. In Verbindung mit Stromzangen kann die Resonanzfrequenz von Kabeln gemessen werden und vieles mehr. Die empfohlene Eingangsleistung liegt zwischen +10 dBm und +20 dBm.
Modell | TBCG1 | TBCG2 |
---|---|---|
Gerätetyp | Abstrahlender Kammgenerator mit interner Antenne | Passiver Kammgenerator/Frequenzvervielfacher auf Basis einer Step-Recovery-Diode |
Spezifizierter Frequenzbereich | 100 MHz - 6 GHz | 2 MHz - 6 GHz |
Kammfrequenzen | Intern, 100 MHz | Extern, 2 - 300 MHz |
Externer Eingang | | Nur extern |
Weitere Spezifikationen | Spezifiziertes Kammspektrum: 30 MHz - 6 GHz | Eingangsleistung: +10 - +20 dBm; 25 dBm max. |
Toleranz: ±2,5 dB | Eingangsfrequenz: 1 - 350 MHz | |
Kammspektrum: 1 MHz - 2,5 GHz | ||
Eingangsstecker: N-Buchse | ||
Ausgangsstecker: N-Stecker | ||
Stromversorgung | Batterie, 9 V | Passiv |
Zubehör | | |
Anwendung | Referenz für gestrahlte Emissionen; grobe Referenz für die Prüfung von Messeinrichtungen für gestrahltes Rauschen in reflexionsarmen Kammern, TEM/GTEM-Zellen, abgeschirmten Kammern, usw. | Allzweck, Frequenzmultiplikator |
Abmessungen (mm) | 80 x 61 x 27; 76 g | 81 x 26 x 26; 96 g |
