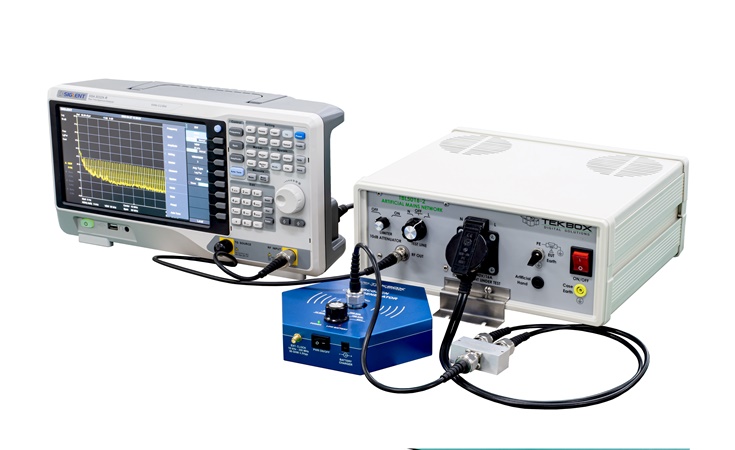

Der Kammgenerator TekBox TBCG3-CN ist in erster Linie für die Überprüfung von Testaufbauten für leitungsgeführte Störaussendungen vorgesehen. Er ermöglicht die Überprüfung des ordnungsgemäßen Betriebes eines LISN oder den korrekten Aufbau und die korrekte Konfiguration eines Spektrumanalysators.

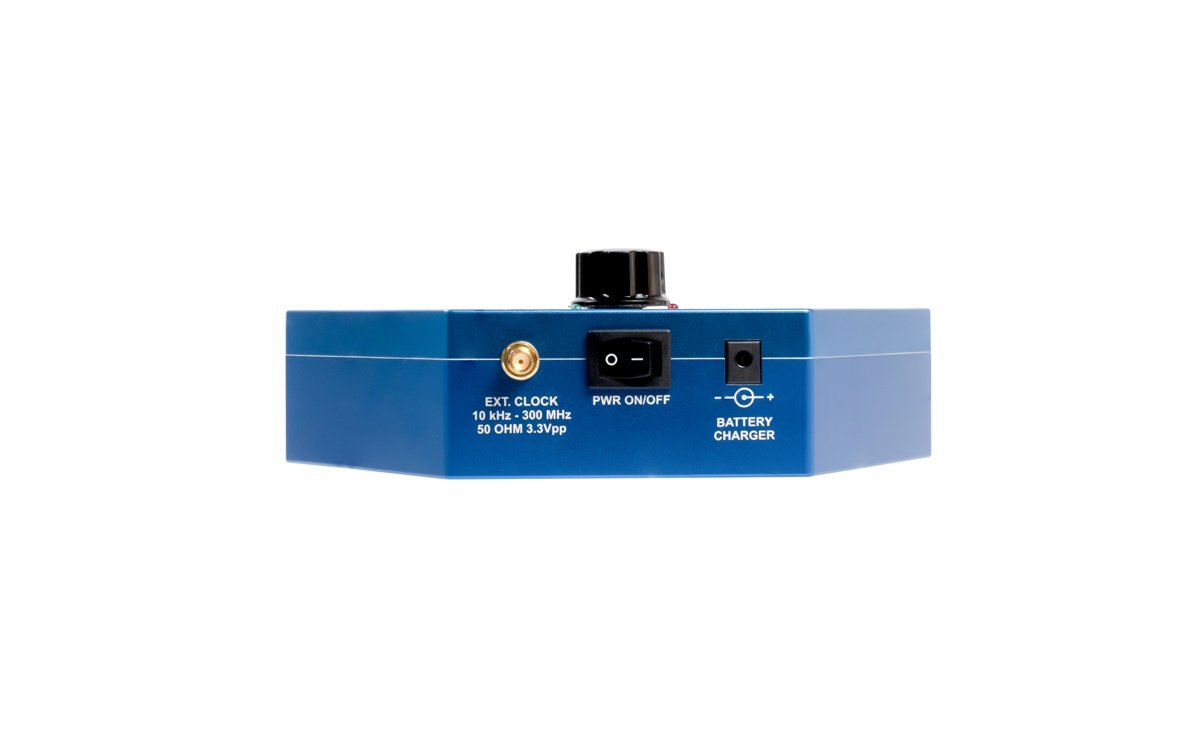

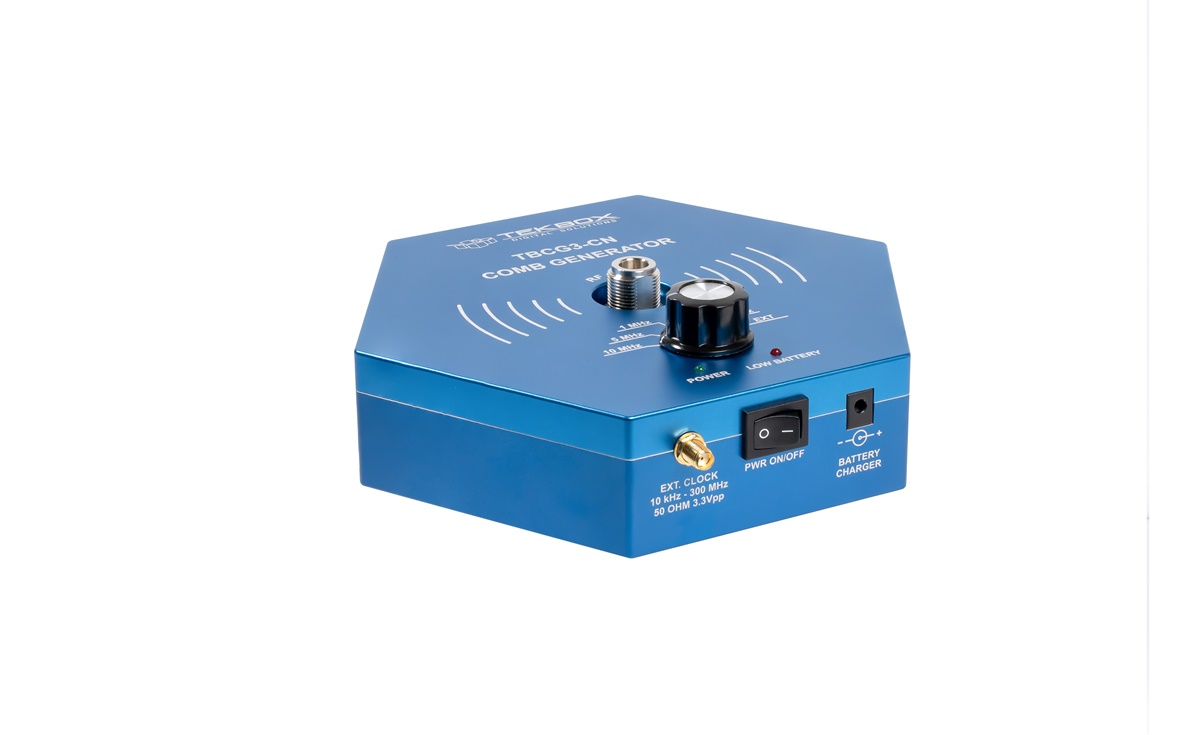

Das Gehäuse ist aus dem Vollaluminium gefräst. An der Unterseite befindet sich ein 1/4″ - 20 UNC-Gewinde, das handelsübliche Stativschrauben aufnimmt.
Spezifikationen
| Modell | TBCG3-RN2 | TBCG3-RN6 | TBCG3-CN |
|---|---|---|---|
| Spezifizierter Frequenzbereich | 5 MHz - 3 GHz | 5 MHz - 6 GHz | 1,5 GHz |
| Kammspektrum-Flachheit | Bis 1,5 GHz, Amplifier aus: typ. 8 dB am HF-Anschluss | Bis 2 GHz: typ. 10 dB am HF-Anschluss | typ. 8 dB |
| Bis 1,5 GHz, Amplifier ein: typ. 12 dB am HF-Anschluss | Bis 6 GHz: typ. 40 dB am HF-Anschluss | ||
| Ausgangsimpedanz | 50 Ω | 50 Ω | 50 Ω |
| Ausgangsleistung | -5 dBm max. bei 100 MHz fcomb; 6 dB Abnahme mit jedem fcomb/2 | 0 dBm max. bei 100 MHz fcomb; 6 dB Abnahme mit jedem fcomb/2 | 66 dBµV bei 10 MHz fcomb; 6 dB Abnahme mit jedem fcomb/2 |
| Amplitudenstabilität | <0,2 dB; <0,1 dB nach 15 min | <0,2 dB; <0,1 dB nach 15 min | <0,2 dB; <0,1 dB nach 15 min |
| Alterung | <0,5 dB über 12 Monate | <0,5 dB über 12 Monate | <0,5 dB über 12 Monate |
| Ausgangsanschluss | N-Buchse | N-Buchse | N-Buchse |
| Wählbare,feste Kammfrequenzen | 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz | 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz | 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz |
| Frequenzstabilität | 50 ppm | 50 ppm | 50 ppm |
| Externer Trigger | 5 kHz - 200 MHz bei Rechteck-Eingangssignal; 3,3 VSS max., 100 kHz - 200 MHz bei Sinus-Eingangssingal; 3,3 VSS max. | 5 kHz - 200 MHz bei Rechteck-Eingangssignal; 3,3 VSS max., 100 kHz - 200 MHz bei Sinus-Eingangssingal; 3,3 VSS max. | 5 kHz - 300 MHz bei Rechteck-Eingangssignal; 3,3 VSS max., 100 kHz - 300 MHz bei Sinus-Eingangssignal; 3,3 VSS max. |
| Impedanz des externen Eingangs | 50 Ω | 50 Ω | 50 Ω |
| Eingangsanschluss | SMA-Buchse | SMA-Buchse | SMA-Buchse |
| Antennen | 30 cm Monopol für f<300...500 MHz; 10 cm Monopol für f>300...500 MHz | 30 cm Monopol für f<300...500 MHz; 10 cm Monopol für f>300...500 MHz | |
| Anzeigen | Power On LED, Low Battery LED | ||
| Versorgung | 6x AA NiMH (z.B. Varta Mignon 2700), nicht im Lieferumfang; Ladegerät: External; Ansmann ACS310 | 6x AA NiMH (z.B. Varta Mignon 2700), nicht im Lieferumfang; Ladegerät: External; Ansmann ACS310 | 4x AA NiMH (z.B. Varta Mignon 2700, nicht im Lieferumfang; Ladegerät: External; Ansmann ACS310 |
| Betriebsdauer | Batteriekapazität/96 mA (Ampl. aus) oder 181 mA (Ampl. ein) | Batteriekapazität/91 mA | Batteriekapazität/70 mA |
| Temperaturbereich | -10 - +45°C | -10 - +45°C | -10 - +45°C |
| Abmessungen | Durchmesser: 180 mm, Höhe: 60 mm Gewicht: 1.250 g | Durchmesser: 180 mm, Höhe: 60 mm Gewicht: 1.250 g | Durchmesser: 180 mm, Höhe: 60 mm Gewicht: 1.250 g |
Downloads
Anleitung
TBCG3-CN Anleitung
Version: V1.3
Dateigröße: 702.79 KiB
Erscheinungsdatum: 13.04.2024
Handbuch für den Kammgenerator TBCG3-CN
