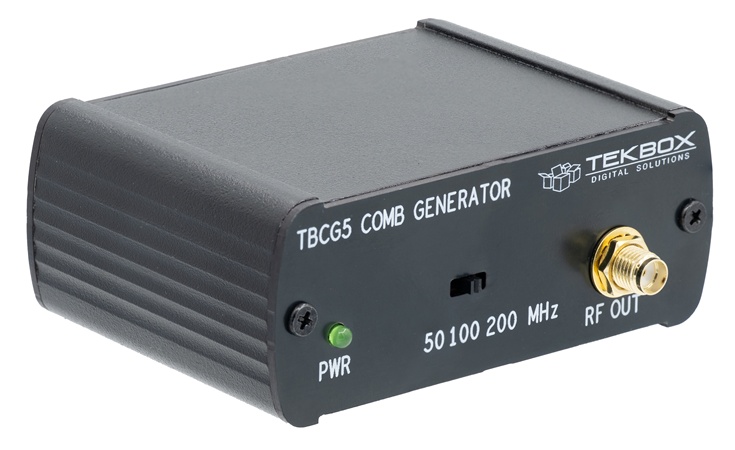

Der TBCG5 ist ein universell einsetzbarer Oberwellenkammgenerator mit einer umschaltbaren Grundfrequenz von 200 MHz, 100 MHz oder 50 MHz. Er erzeugt ein flaches Kammspektrum bis 3 GHz und ist nutzbar bis 8 GHz. Die Stromversorgung erfolgt über eine USB-C-Buchse an der Rückseite. Der TBCG5 wurde als vielseitiges Laborgerät zur Messung von Kabelresonanzen, Schirmdämpfung, Filtern, Übersprechen, EMV-Testaufbauten und vielem mehr entwickelt. Kammgeneratoren werden in der Regel als Universalquelle für breitbandige HF-Signale oder schmale Pulse mit einer schnellen Anstiegszeit eingesetzt.
Technische Daten

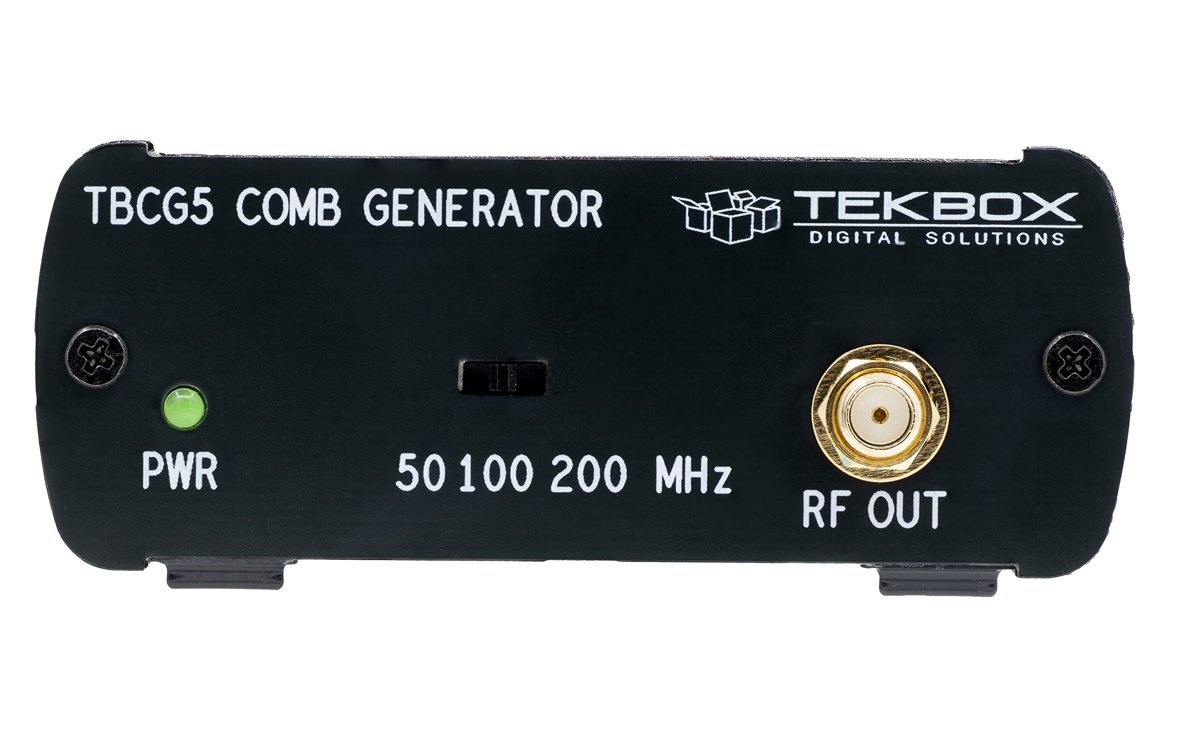

- Basisfrequenzen: 50 MHz, 100 MHz, 200 MHz, wählbar über Schiebeschalter an der Frontplatte
- Charakterisiertes Kamm-Spektrum: 5 MHz - 3 GHz
- Ausgangsamplitude des 200-MHz-Kammspektrums: - 5 dBm +/- 3 dB
- Ausgangsamplitude des 100-MHz-Kammspektrums: - 10 dBm +/- 3 dB
- Ausgangsamplitude des 50-MHz-Kammspektrums: - 20 dBm +/- 3 dB
- Flachheit des Spektrums von 50 MHz bis 3 GHz: < 10 dB
- Puls-Anstiegszeit: < 150 ps
- Ausgang: 50 Ohm, SMA-Buchse
- Stromversorgung: USB C
- Stromverbrauch: 120 mA
- Abmessungen, L x B x H: 56 mm x 81 mm x 33 mm
- Gewicht: 95 g
Downloads
Anleitung
TBCG5 Anleitung
Sprache: Englisch
Version: V1.0
Dateigröße: 1.89 MiB
Erscheinungsdatum: 28.06.2026
