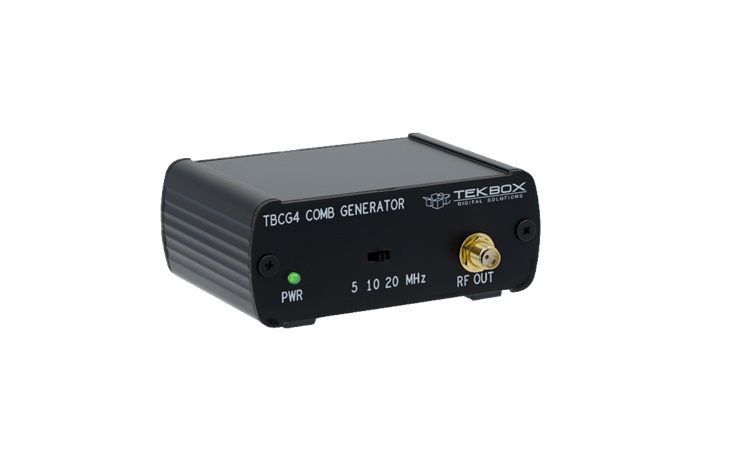

Der TBCG4 ist ein universell einsetzbarer Oberwellenkammgenerator mit einer umschaltbaren Grundfrequenz von 20 MHz, 10 MHz oder 5 MHz. Er erzeugt ein flaches Kammspektrum bis 1 GHz. Die Stromversorgung erfolgt über eine USB-C-Buchse an der Rückseite. Der TBCG4 wurde als vielseitiges Laborgerät zur Messung von Kabelresonanzen, Schirmdämpfung, Filtern, Übersprechen, EMV-Testaufbauten und vielem mehr entwickelt. Kammgeneratoren werden in der Regel als Universalquelle für breitbandige HF-Signale oder schmale Pulse mit einer schnellen Anstiegszeit.
Technische Daten
- Basisfrequenzen: 5 MHz, 10 MHz, 25 MHz, wählbar über Schiebeschalter an der Frontplatte
- Charakterisiertes Kamm-Spektrum: 5 MHz - 1 GHz
- Ausgangsamplitude des 20-MHz-Kammspektrums: - 19 dBm +/- 3 dB
- Ausgangsamplitude des 10-MHz-Kammspektrums: - 28 dBm +/- 3 dB
- Ausgangsamplitude des 5-MHz-Kammspektrums: - 38 dBm +/- 3 dB
- Flachheit des Spektrums von 5 MHz bis 1 GHz: < 10 dB
- Puls-Anstiegszeit: < 300 ps
- Ausgang: 50 Ohm, SMA-Buchse
- Stromversorgung: USB C
- Stromverbrauch: 120 mA
- Abmessungen, L x B x H: 56 mm x 81 mm x 33 mm
- Gewicht: 95 g
Downloads
Anleitung
TBCG4 Anleitung
Sprache: Englisch
Version: V1.0
Dateigröße: 600.52 KiB
Erscheinungsdatum: 10.08.2024
