Die digitalen Oszilloskope der DS70000-Serie verwenden den RIGOL-Chipsatz "Phoenix", der eine hervorragende Leistung mit einer maximalen Abtastrate von 20 GSa/s und einer Bandbreite von bis zu 5 GHz bietet. Die brandneue UltraVison III Plattform von Rigol garantiert Spezifikationen, die ein fortschrittliches Niveau in der Industrie erreichen.
Das Rigol DS70504 bietet Signalerfassungsraten von bis zu 1.000.000 wfms/s, 2 Gpts Speichertiefe, eine einstellbare 8-16 Bit vertikale Auflösung und 10.000 FFTs/s.
Zusätzlich zu den verbesserten Hardware-Spezifikationen verfügt das Rigol DS70504 über einen kapazitiven 39.6 cm (15.6") HD-Multitouch-Bildschirm mit elektronisch gesteuerter Bildschirmneigung zur Signalvisualisierung, Analyse und Ergebnisdarstellung und einen sekundären 8,89 cm (3,5") Bildschirm mit angepasster Funktions- und Kontextmenü-Anzeige, die dem Benutzer eine außergewöhnliche Bedienung ermöglicht.
| Eigenschaften | DS70000 |
|---|---|
| Kanäle | 4 (1 EXT Kanal) |
| Bandbreite | 3 GHz - 5 GHz |
| Abtastrate | 4 Kanäle mit jeweils 10 GSa/s (Einzelkanal interleaved 20 GSa/s) |
| Signalerfassungsrate | 1.000.000 wfms/s |
| Speichertiefe | Standard: 500 Mpts Option: 2 Gpts (Einzelkanal), 1 Gpts (halber Kanal/ alle Kanäle) |
| Vertikale Auflösung | (wählbar) 8-16 bits |
| Bildschirm | 39,6 cm (15.6") HD kapazitiver Multi-Touch-Kippbildschirm/Gestensteuerung Bedienung und 8,89 cm (3,5") Touchscreen mit benutzerdefinierter Tastatursteuerung |
| Bildschirmauflösung | 1920×1080, 480×320 |
| DS70000 | Bandbreite | Kanäle | Echtzeit Spektrumanalysator | Protokollanalysator |
|---|---|---|---|---|
| DS70304 | 3 GHz | 4 | Option | Option |
| DS70504 | 5 GHz (500MHz (1 MΩ, -3 dB)) | 4 | Option | Option |
Weitere technische Daten der Rigol DS70000 Serie finden Sie im DS70000 Datenblatt.
Hohe vertikale Auflösung bis zu 16 bits
Das Rigol DS70504 ermöglicht es dem Benutzer, die gewünschte Anzahl von Bits (bis zu 16) für die Messung einzustellen, um Signalrauschen entfernen zu können, die wichtige Testergebnisse verdecken könnten.
Bis zu 1.000.000 wfm/s Signalerfassungsrate
Rigols UltraVison III garantiert fortschrittlichste Spezifikationen, wie eine Signalerfassungsrate von bis zu 1.000.000 wfm/s.
Fotoelektrischer Drehknopf
Der fotoelektrische Drehknopf garantiert mehr als 100.000-maliges Drücken und 1 Million-maliges Drehen, was die Lebensdauer des Drehknopfes erheblich verbessert. Mit fotoelektrischen Drehgebern müssen Sie sich keine Sorgen mehr über den Verschleiß machen, denn sie gewährleisten einen zuverlässigen Betrieb über die gesamte Lebensdauer des Geräts.
Mehrere externe Schnittstellen
Das Rigol DS70504 bietet eine Vielzahl externer Schnittstellen, die die Benutzerfreundlichkeit und den Datenzugriff verbessern.
- USB 3.0 Host und Device
- LAN (LXI)
- HDMI
- AUX OUT
- 10 MHz IN
- 10 MHz Out
- GPIB (Option) über den USB-GPIB-Adapter
Für die Fernsteuerung über LAN bietet das Rigol DS70504 eine vollständige Websteuerung mit webbasierter Bildschirmaufzeichnung, eine SCPI-Befehlsschnittstelle und ftp-Zugriff auf die im Gerät gespeicherten Dateien. Der HDMI-Ausgang unterstützt die Verwendung eines externen Monitors oder Videodisplays.

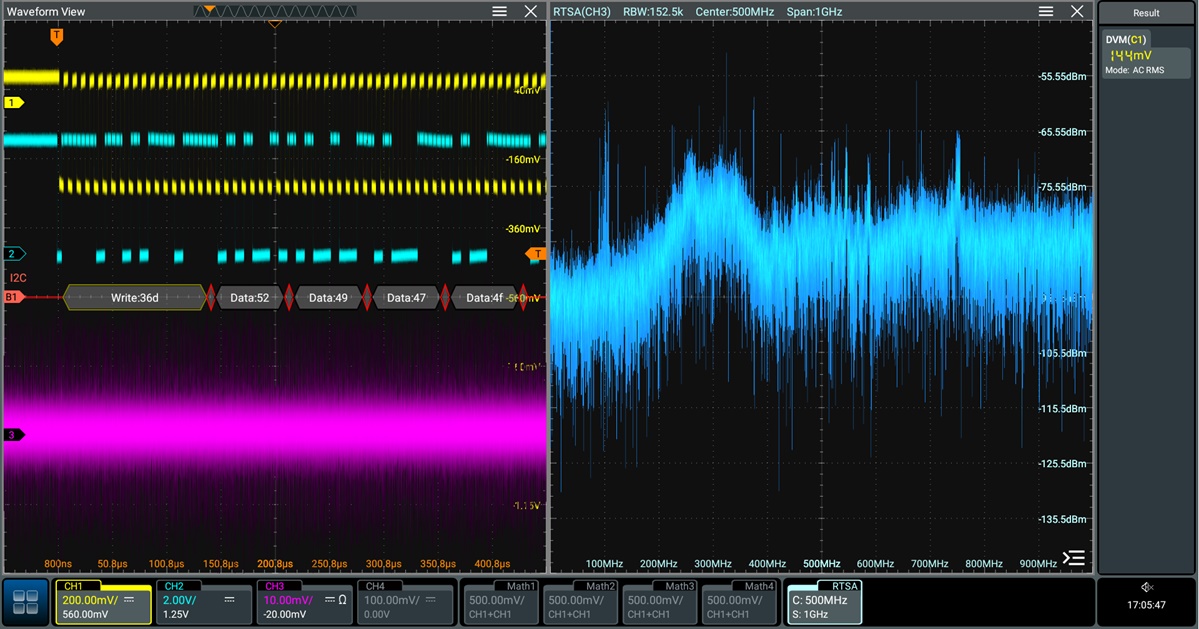

Mehrfenstertechnik

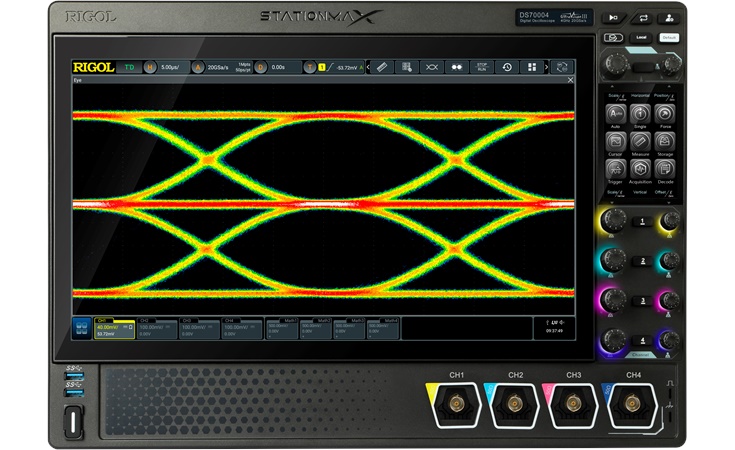

Das Hauptdisplay ist ein 39,6 cm (15,6") großer kapazitiver High-Definition-Touchscreen mit elektrischer Neigung. Die Mehrfenstertechnik unterstützt eine Vielzahl gleichzeitiger Analysewerkzeuge und erleichtert so die Anzeige von Signalen, Messungen und Ergebnissen. Der sekundäre 8,89 cm (3,5") Touchscreen trennt Menüs und Funktionen von Signalen und Analysen durch ein individuelles Funktions- und Kontextmenü.
Augendiagramm
Das Rigol DS70504 unterstützt die Echtzeitanalyse von Augen-Diagrammen für alle analogen Kanäle und bietet auch die Messung für mehrere Parameter des Augen-Diagramms.

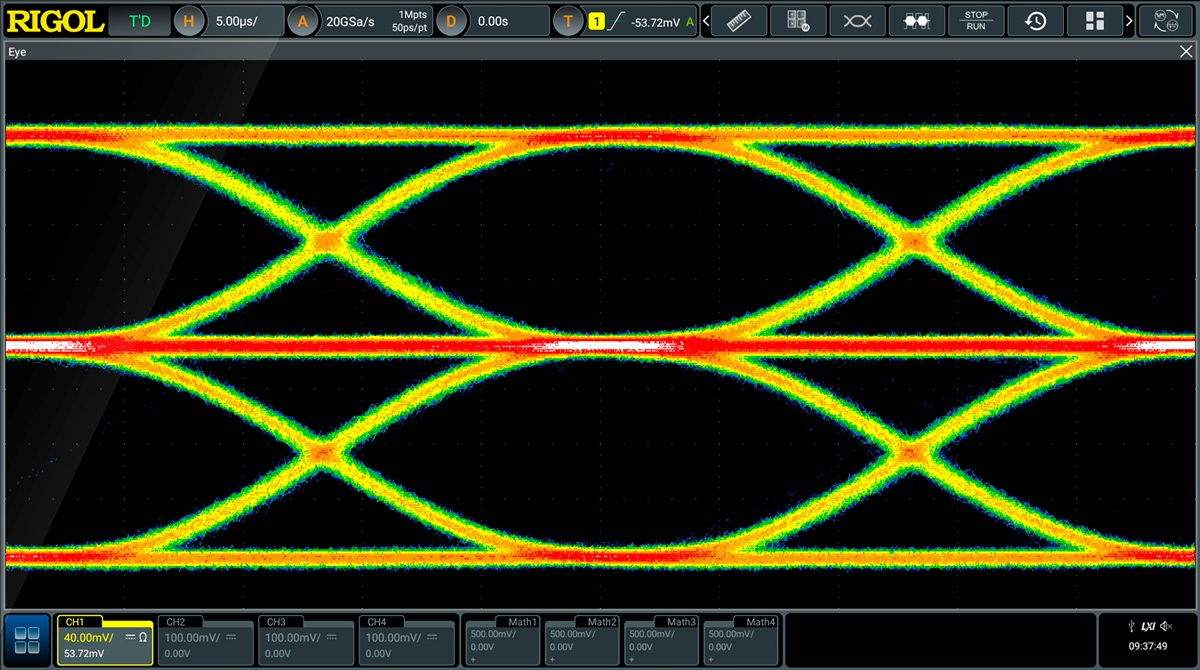

Nachdem die DS70000-JITTER-Option erworben und aktiviert wurde, unterstützt die DS70000-Serie die Augenmessung für alle analogen Kanäle und bietet darüber hinaus die Messung verschiedener Parameter des Augendiagramms: Augenhöhe, Augenbreite, Augenamplitude, prozentualer Übergang und Q-Faktor. Es werden auch verschiedene Taktwiederherstellungsmethoden unterstützt, z. B. Konstanter Takt (automatisch, halbautomatisch, manuell), PLL erster Ordnung, PLL zweiter Ordnung und expliziter Takt.
Jitter
Das Rigol DS70504 bietet flexible und bequeme Jitter-Messungen und -Analysen. Nach dem Erwerb und der Aktivierung der DS70000-JITTER-Option können Sie präzise und schnell deterministische Jittermessungen für serielle Taktsignale oder parallele Bussignale durchführen.
Unterstützung verschiedener Methoden zur Wiederherstellung der Clock, einschließlich:
- Konstant: Vollautomatisch, halbautomatisch und manuell
- PLL erster Ordnung
- PLL zweiter Ordnung
- Explizit
Elektronisches Label
Das Produktmodell und die wichtigsten Parameter werden auf dem elektronischen Etikett angezeigt und bleiben bis zu 20 Jahre lang erhalten, selbst wenn das Gerät ausgeschaltet ist. Die Parameter werden nach einem Upgrade automatisch aktualisiert, damit die auf dem elektronischen Etikett angezeigten Informationen mit denen des aktuellen Geräts übereinstimmen. Die Benutzer können die aktualisierten Produktinformationen auf schnelle Weise über das elektronische Etikett abrufen.Downloads
