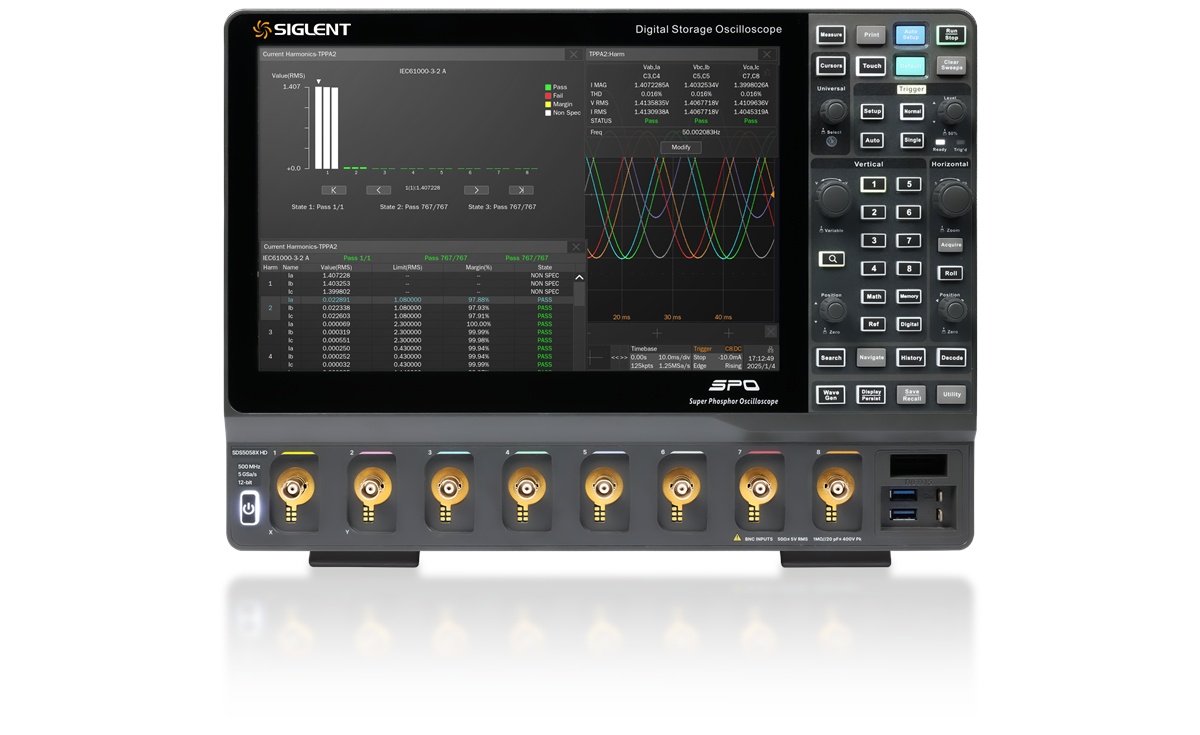

Name: Siglent SDS5108X HD
Brand: Siglent
Availability: BackOrder

Innovative Tools. Exzellenter Service.

service@batronix.com

04342 90786-0

Privatkunde | Deutschland | DE

Beschreibung

Die Oszilloskope der Siglent SDS5000X HD Serie sind qualitativ hochwertige Speicheroszilloskope mit 4, 6, oder 8 Kanälen. Sie bieten eine Abtastrate von bis zu 5 GSa/s, haben einen 12 Bit A/D-Wandlerund eine Bandbreite von bis zu 1 GHz, sowie eine große Speichertiefe von bis zu 2,5 Gpts.

Das Siglent SDS5108X HD besitzt eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv und mehrsprachig.

Das 30,73 cm große Touch Display (1200x800 Pixel) ist sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung.

Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden. Das Siglent SDS5108X HD kann mit einem externen Arbiträr-Funktionsgenerator oder mit einem 16 Kanal Logik Analysator erweitert werden.

Dekoder für I2C, SPI, UART, CAN, LIN sind bereits enthalten, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 können per Software-Lizenz nachgerüstet werden.

Allgemeine Merkmale

Features	SDS5000X HD
Kanäle	4, 6 oder 8 plus 16 digitale Kanäle (optional)
Bandbreite	350 MHz / 500 MHz / 1 GHz (außer dem Modell mit 1 GHz nachträglich aufrüstbar)
Abtastrate	5 GSa/s (Viertelkanal-/Halbkanalmodus) 2,5 GSa/s (Vollkanalmodus)
Signalerfassungsrate	Normalmodus: Bis zu 160.000 wfm/s (Sequenzmodus: Bis zu 650.000 wfm/s)
Speichertiefe	2,5 Gpts/Ch (Viertelkanalmodus) 1 Gpts/Ch (Halbkanalmodus) 500 Mpts/Ch (Vollkanalmodus)

Modellübersicht

SDS5000X HD	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS5034X HD	350 MHz (aufrüstbar bis 1 GHz)	4	Option	Extern
SDS5054X HD	500 MHz (aufrüstbar bis 1 GHz)	4	Option	Extern
SDS5104X HD	1 GHz	4	Option	Extern
SDS5036X HD	350 MHz (aufrüstbar bis 1 GHz)	6	Option	Extern
SDS5056X HD	500 MHz (aufrüstbar bis 1 GHz)	6	Option	Extern
SDS5106X HD	1 GHz	6	Option	Extern
SDS5038X HD	350 MHz (aufrüstbar bis 1 GHz)	8	Option	Extern
SDS5058X HD	500 MHz (aufrüstbar bis 1 GHz)	8	Option	Extern
SDS5108X HD	1 GHz	8	Option	Extern

Weitere technische Daten der Siglent SDS5000X HD Serie finden Sie im SDS5000X HD Datenblatt.

Besondere Eigenschaften

12-Bit Hochaufllösung

Der 12-Bit A/D Wandler Ihnen mehr Details und weniger Rauschen auf dem Signal.

Niedriges Rauschen

Niedriges Rauschlevel: Nur 140 µV RMS bei 1 GHz Bandbreite.

Bis zu 160.000 wfm/s Signalerfassungsrate

Mit einer Signalerfassungsrate von bis zu 160.000 wfm/s kann das Siglent SDS5034X HD auch selten auftretende Ereignisse problemlos erfassen. Im Sequenzmodus kann die Signalerfassungsrate 650.000 wfm/s erreichen.

Bis zu 2,5 Gpts/s Speichertiefe

Mithilfe einer hardwarebasierten Zoomtechnik des Siglent SDS5034X HD und einer Aufzeichnungslänge von bis zu 2,5 Gpts können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen und dann schnell hineinzoomen, um sich auf den gewünschten Bereich zu konzentrieren.

Multi-Trigger

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und serielle Trigger

Zonentrigger

Zone Trigger ist für erweiterte Triggerung verfügbar. Kombinieren Sie die räumliche Triggerung mit gängigen Triggermodi, um Signale von Interesse zu isolieren

Messung aller relevanten Parameter und Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können auch innerhalb einer bestimmten Bereichs(Gate) durchgeführt werden. Messungen an Mathe-, Referenzsignalen und Sequenzaufnahmen werden unterstützt.

Erweiterte Mathematikfunktionen

Zusätzlich zu den traditionellen Operationen (+, -, X, /) werden FFT, Filter, Integral, Differential, Quadratwurzel und mehr unterstützt. Für komplexere Operationen steht ein Formeleditor zur Verfügung. 8 Mathekanäle sind verfügbar.

Deep Memory FFT

Die FFT unterstützt einen Betrieb mit bis zu 8 Mpts. Dies bietet eine hohe Frequenzauflösung mit einer schnellen Aktualisierungsrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass an unterschiedliche Anforderungen der Spektrumsmessung angepasst werden kann. Drei Modi (Normal, Average und Max hold) erfüllen unterschiedliche Anforderungen an die Beobachtung des Leistungsspektrums. Die automatische Erkennung von Spitzenwerten und Marker werden unterstützt.

History Modus

Die Historienfunktion kann bis zu 170.000 Bilder von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, so dass der Kunde die Verlaufswellenformen jederzeit wiedergeben kann, um ungewöhnliche Ereignisse zu beobachten und den interessierenden Bereich mithilfe der Cursor oder Messungen schnell zu lokalisieren. Die fehlgeschlagenen Frames des Maskentests können als Historie gespeichert werden.

Sequenzmodus

Die segmentierte Speichererfassung speichert die Wellenform in mehreren Speichersegmenten (bis zu 170.000) und jedes Segment speichert eine getriggerte Wellenform sowie die Totzeit Informationen. Das Intervall zwischen den Segmenten kann so klein sein wie 1,5 μs. Alle Segmente können mit der Funktion History wiedergegeben werden.

Suchen und navigieren

Das Oszilloskop kann vom Benutzer festgelegte Ereignisse in einem Rahmen auf der Basis von Hardware suchen. Ereignisse, die durch die Suche gefunden wurden, können direkt aufgerufen werden.

Serielle Busdekodierung

Anzeige der dekodierten Zeichen über die Ereignisliste. Bus Protokollinformationen können schnell und intuitiv in tabellarischer Form angezeigt werden. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester und ARINC429 werden unterstützt

Hardwarebasierender High Speed Maskentest

Das Oszilloskop verfügt über eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass/Fail-Entscheidungen pro Sekunde trifft. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Maskentests durchzuführen, wodurch es sich für die Langzeitüberwachung von Signalen oder die Prüfung von automatisierten Produktionslinien eignet.

Maskeneditor

Der integrierte Maskeneditor hilft beim Erstellen benutzerdefinierter Masken.

Poweranalyse (optional)

Die Optionen Power Analysis und TPPA (3-Phasen-Leistungsanalyse) bieten ein komplettes Paket von Leistungsmessungen und Analysen, die die Messeffizienz bei Schaltnetzteilen und der Entwicklung von anderen Versorgungssystemen. Durch die Kombination der TPPA-Option mit dem 6/8-Kanal-Oszilloskop, den hochohmigen Spannungsdifferenzialsonden und Stromsonden bietet es eine Komplettlösung für die 3-Phasen-Leistungsanalyse

Bode Plot

Das Oszilloskop kann das separate USB-AWG-Modul von SIGLENT oder einen eigenständigen SIGLENT SDG-Generator ansteuern, um den Amplituden- und Phasenfrequenzgang des Messobjekts zu scannen und die Daten als Bode-Plot anzuzeigen. Dies macht es möglich, in einigen Anwendungen teure Netzwerkanalysatoren zu ersetzen.
