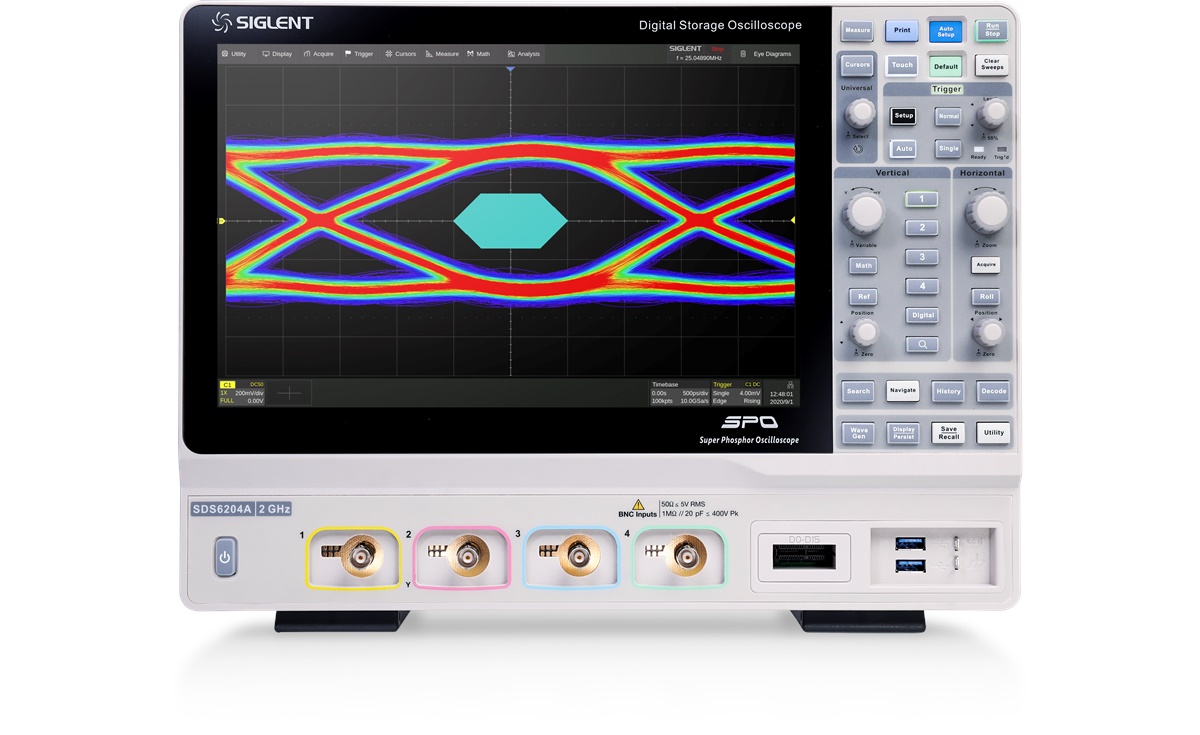

Siglent SDS6054A

Schreiben Sie die erste Bewertung

4 Kanal Oszilloskop mit 500 MHz Bandbreite, 5 GSa/s Abtastrate, 500 Mpts Speichertiefe und 30.7 cm Touch TFT LCD Display mit einer Auflösung von 1280x800 Pixel. Aufrüstbar zum MSO mit 16 Kanal Logik Analysator, 1 Kanal Funktionsgenerator und Mustergenerator.

3 Jahre Garantie

Nr.: SDS6054A

Versandkostenfrei in alle EU Länder!
Zzgl. Versand außerhalb der EU

in 11-30 Tagen nach Bestellung auf Lager.

€ 6.480,- Netto

€ 7.711,20 inkl. MwSt.

Beschreibung

Die SDS6000A-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Signalerfassungsrate von bis zu 170.000 wfm/s normaler Modus (bis zu 750.000 wfm/s im Sequenzmodus), 256 Intensitätsabstufung sowie einem Farbtemperatur Temperatur-Anzeigemodus. Das Gerät verfügt außerdem über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter.

Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi einschließlich serieller Bus-Triggerung. Weiter bietet das SDS6000A Werkzeuge wie History-, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Eye/Jitter-Analyse ermöglichen die Erfassung, Speicherung und die Analyse umfangreicher Wellenformaufzeichnungen. Eine beeindruckende Auswahl an Mess- und Mathematik Funktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator Generator sowie serielle Dekodierung sind weitere Merkmale des Siglent SDS6054A.

Der große kapazitive 12,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten. Mit Hilfe des benutzerfreundlichen UI Designs, kann die Effizienz der Bedienung erheblich verbessert werden. Das Siglent SDS6054A unterstützt eine Maussteuerung und die Web-Fernsteuerung über LAN.

Eigenschaften	SDS6000A
Kanäle	4
Bandbreite	500 MHz - 2 GHz
Abtastrate	4 Kanäle mit je 5 GSa/s
Signalerfassungsrate	750.000 wfms/s (Sequenz Modus)
Speichertiefe	1 Kanal mit 500 Mpts 2 Kanäle mit 250 Mpts 4 Kanäle mit je 125 Mpts

SDS6000A	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS6054A	500 MHz (aufrüstbar bis 1 GHz)	4	Option	Option
SDS6104A	1 GHz (aufrüstbar bis 2 GHz)	4	Option	Option
SDS6204A	2 GHz	4	Option	Option

Weitere technische Daten der Siglent SDS6000A Serie finden Sie im SDS6000A Datenblatt.

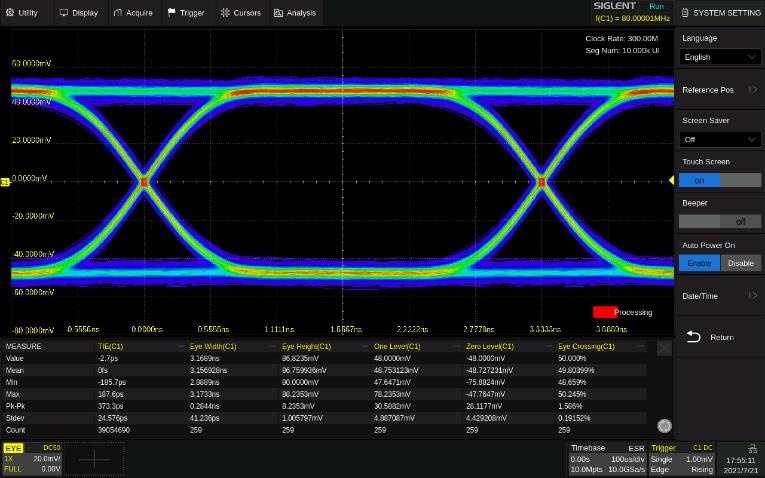

Eye/Jitter Analysefunktion

Das Siglent SDS6054A unterstützt Eye- und Jitter-Analyse-Messungen. Es kann automatisch den eingebetteten Referenztakt aus seriellen Daten extrahieren und das Augendiagramm erstellen. Das Siglent SDS6054A ermöglicht die Messung von mehreren Eye/Jitter-Parametern und unterstützt Maskentests auf Augendiagrammen.

Bis zu 170.000 wfm/s Signalerfassungsrate

Das Siglent SDS6054A bietet eine Signalerfassungsrate von bis zu 170.000 Wfm/s und erreicht im Sequenzmodus eine Rate von bis zu 750.000 wfm/s.

Bis zu 500 Mpts/Kanal Speichertiefe

Mithilfe der hardwarebasierten Zoomtechnik des Siglent SDS6054A und einer Aufzeichnungslänge von bis zu 500 Mpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen. Das schnell hineinzoomen ermöglicht die Konzentration auf gewünschte Messbereiche.

Zonentrigger

Das Siglent SDS6054A bietet eine Zonentrigger Funtion, für erweiterte Triggerung.

Messung aller relevanten Parameter und Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

Erweiterte Mathematikfunktionen

Hardwarebeschleunigte FFT bis zu 8 Mpts. Diese Funktion bietet eine hohe Frequenzauflösung mit einer schnellen Bildwiederholfrequenz. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, sodass sie sich an unterschiedliche Spektrumsmessanforderungen anpassen kann. Drei Modi (Normal, Average und Max Hold) können unterschiedliche Anforderungen zur Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.

History Modus

Der History Modus zeichnet bis zu 80.000 ausgelöste Wellenformen (Frames) auf. Dies erfolgt kontinuierlich im Hintergrund, sodass die Verlaufswellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Es können serielle Dekodierungs-, Zoom- und Cursormessungen verwendet werden.

Sequenzmodus

Die segmentierten Daten speichert die Wellenform in mehreren Speichersegmenten (bis zu 80.000). Jedes Segment speichert eine getriggerte Wellenform zusammen mit den Informationen aus der Totzeit. Der Abstand zwischen den Segmenten kann nur 1.3 µs betragen. Alle Segmente können mit der Verlaufsfunktion und einer beliebigen Bildrate wiedergegeben werden.

Suchen und navigieren

Mit dem Siglent SDS6054A können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).

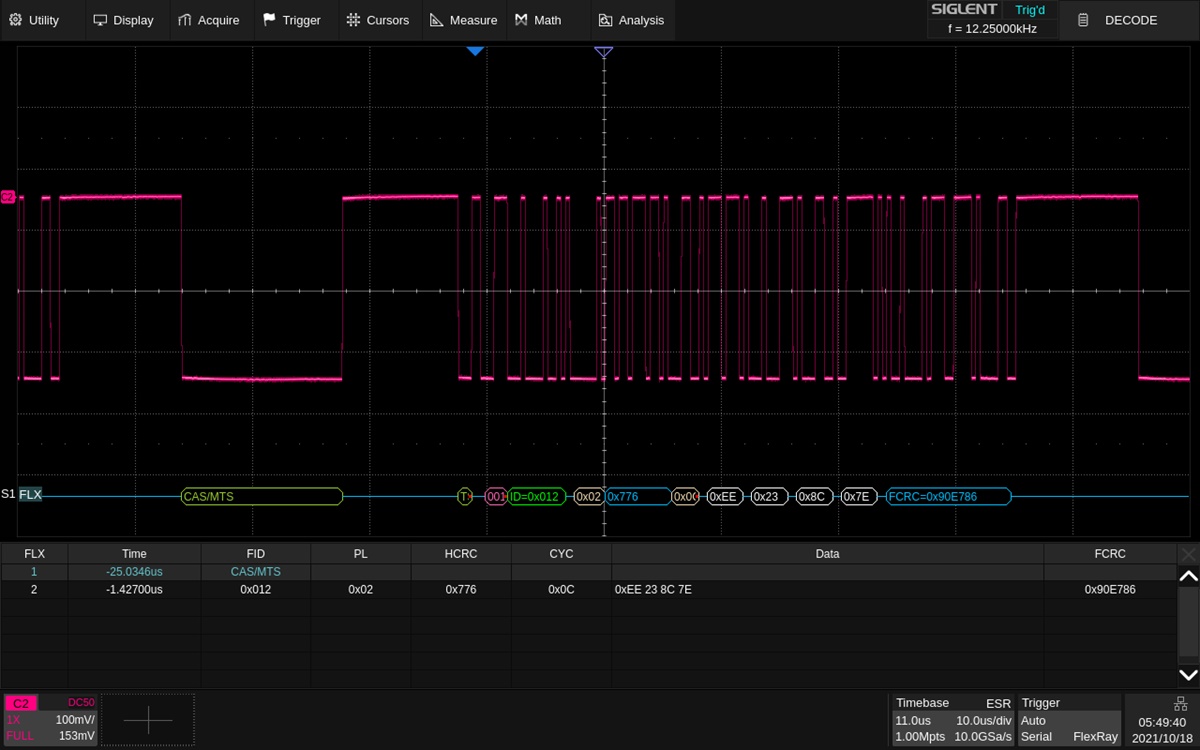

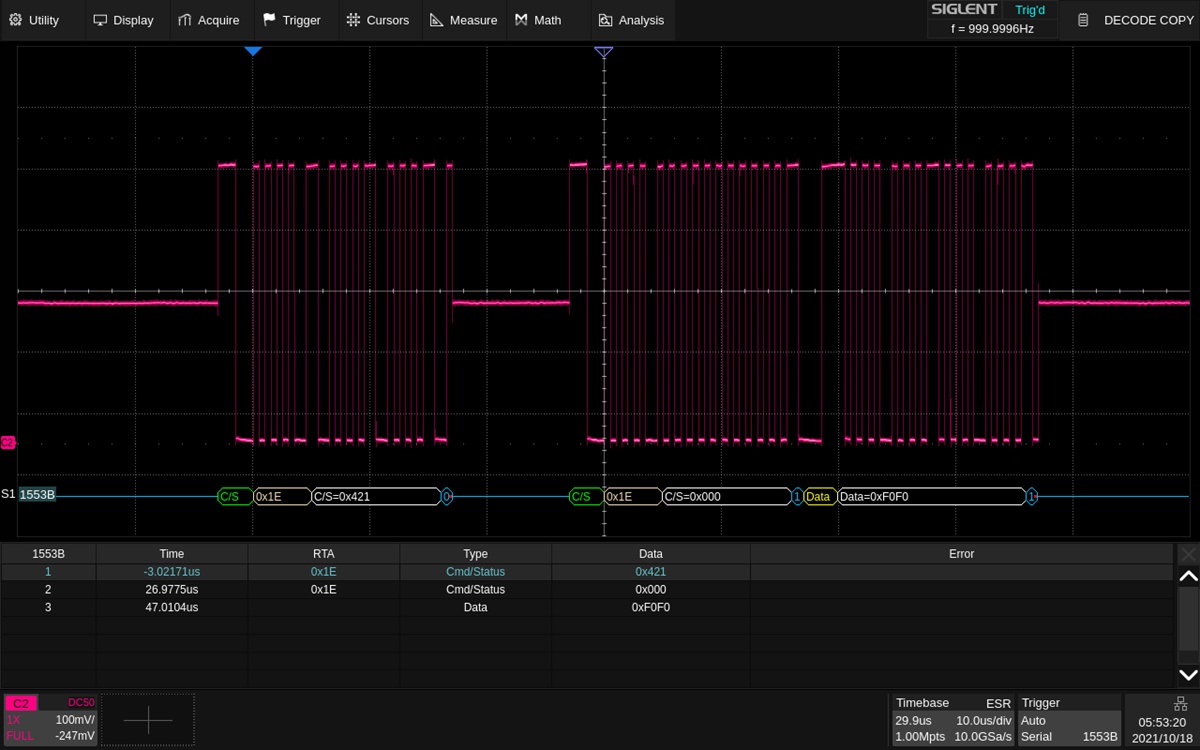

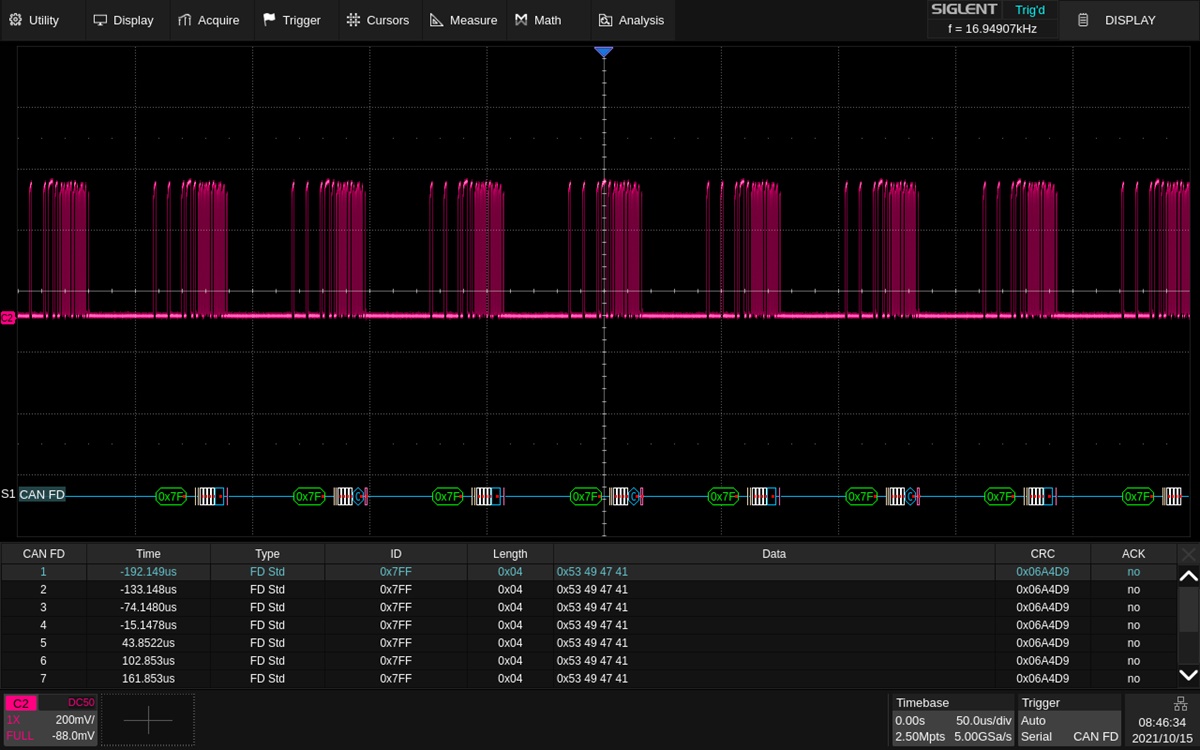

Serielle Busdekodierung

Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553B und SENT.

Hardwarebasierender High Speed Maskentest

Das Siglent SDS6054A verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 18000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.
