Das Rigol MSO1074Z ist ein sehr hochwertiges Vierkanal Digital-Oszilloskop mit einer Bandbreite von 70 MHz und einer Abtastrate von 1 GSa/s. Zusätzlich zu den Funktionen eines DS1074Z bietet es einen ausgereiften 16 Kanal Logik Analysator, mit dem die Messungen von digitalen Signalen schnell und einfach durchzuführen sind.
Die Rigol Oszilloskope besitzen eine gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (Englisch / Chinesisch). Die Qualität der Rigol Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.
Die besonders großen TFT Farbbildschirme sind sehr gut ablesbar und bieten auch für die Anzeige von 4 Kanälen gleichzeitig genug Platz. Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.
| Modellübersicht | MSO1074Z | MSO1074Z-S | MSO1104Z | MSO1104Z-S |
|---|---|---|---|---|
| Kanäle | 4 | 4 | 4 | 4 |
| Bandbreite | 70 MHz | 70 MHz | 70 MHz | 100 MHz |
| Abtastrate | 1 GSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Signalerfassungsrate | 30000 wfms/s | 30000 wfms/s | 30000 wfms/s | 30000 wfms/s |
| Speichertiefe | 12 Mpts / 24 Mpts (Option) | 12 Mpts / 24 Mpts (Option) | 12 Mpts / 24 Mpts (Option) | 12 Mpts / 24 Mpts (Option) |
| 16 Kanal Logik Analysator | ||||
| 2 Kanal Funktionsgenerator |
Besondere Features
Großes Display für 4 Kanäle
Auf dem großen Display mit einer Diagonale von 17,8 cm (7") und einer Auflösung von 800 × 480 Pixeln können problemlos alle 4 Kanäle gleichzeitig dargestellt werden.
Großzügiger Speicher
Der großzügige Speicher für bis zu 12 Millionen Messpunkte kann durch eine optionale Erweiterung auf 24 Millionen Messpunkte erweitert werden. Alle vier Kanäle teilen sich diesen Speicherbereich.
Schnelle Signalaufzeichnung
Die DS1000Z Oszilloskope können mit der hohen Abtastrate von 1 GSa/s bis zu 30.000 Wellenformen pro Sekunde aufzeichnen (Ein-Kanal-Modus), so werden auch kurze Signalspitzen sicher angezeigt.
Echtzeit-Aufnahme, Anzeige und Analyse (optional)
Die aufgenommenen Wellenformen können mit dieser Softwareoption komfortabel aufgezeichnet, angezeigt und analysiert werden.
Multi-Level Intensity Grading Display
Mit der "Multi-Level Grading Intensity" Anzeige können auch umfangreiche Signalverläufe mit sehr vielen Messwerten komplett dargestellt werden.
Umfangreiche Triggermöglichkeiten
Die Rigol Oszilloskope bieten umfangreiche Trigger Optionen, die einen professionellen Einsatz ermöglichen. Die Spezialtrigger Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C und SPI sind über das optionale "AT-DS1000Z Advanced Trigger" Modul auf dieser Seite unter dem Reiter "Zubehör" erhältlich.
Serielle Busdekodierung (optional)
Mit dem optionalen "SA-DS1000Z Dekoding Kit" können serielle Daten aus verschiedenen Bussystemen ausgewertet, dekodiert und direkt als Bytewerte angezeigt werden. Unterstützt werden folgende Dekodierungen: RS232/UART, I²C, SPI. Das "SA-DS1000Z Dekoding Kit" ist auf dieser Seite unter dem Reiter "Zubehör" erhältlich.
Fortschrittliche Berechnungen
Die Oszilloskope der DS1000Z Serie verfügen über ein modernes und fortschrittliches Mathematiksystem, mit dem auch komplizierte Signalberechnungen benutzerdefiniert eingestellt und angezeigt werden können.
Pass- / Fail- Signaltests mit Maskierung
Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm
Automatische Messungen mit Statistik
Das Oszilloskop kann bis zu fünf Parameter wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreiten, Tastverhältnis und viele mehr gleichzeitig messen und zeigt statistische Werte für jeden Parameter an (Max- , Min- und Durchschnittswert).
Eingebauter 2 Kanal Funktionsgenerator (nur DS1000Z-S Version)
Die DS1000Z-S Version des Gerätes besitzt einen eingebauten 2 Kanal arbiträren Funktionsgenerator mit 14 Bit Auflösung, 25 MHz Bandbreite und 200 MSa/s Abtastrate.
Integrierter 16 Kanal Logik Analysator
Die MSO Serie von Rigol bietet den ganzen Komfort eines DS1000Z und eines ausgereiften 16 Kanal Logik Analysators mit einer übersichtlichen und einfach konfigurierbaren Oberfläche.
Ultra Vision auch für Logik Analysator

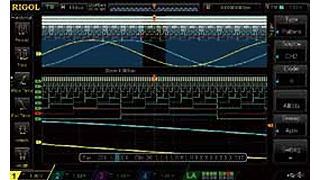

Ultra Vision ist neben den Analogkanälen auch für den Logik Analysator verfügbar. So können auch große Datenmengen präzise dargestellt und analysiert werden. Selbst die Dekodierung der digitalen Signale (inklusive Wertanzeige) ist im Ultra Vision Modus möglich.| Gerätedaten | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Bildschirm | 17,8 cm (7") WVGA-Farb-LCD |
| Auflösung | 800 × 480 Pixel |
| Anschlüsse | USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk (LXI) GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich) Trigger- und Kalibriersignalausgang |
| Abmaße | 313 mm × 160 mm × 122 mm |
| Gewicht | 3,2 kg |
| Unterstützte Betriebssysteme | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
| Oszilloskop Funktionen | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Kanäle | 4 |
| Abtastrate | 1 GSa/s Echtzeit (1 Kanal) 500 MSa/s Echtzeit (2 Kanäle) 250 MSa/s Echtzeit (3/4 Kanäle) |
| Bandbreite | 70 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average) |
| Mathematische Funktionen | benutzerdefiniert, FFT (Fast Fourier Transform) |
| Unterstützte FFT Fenster | Rectangle, Hanning, Hamming, Blackman |
| Signal Dekodierung | RS232/UART (optional), I²C (optional), SPI (optional) |
| Signal | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Eingang | DC/AC Kopplung, CAT I 300 Vrms, CAT II 100 Vrms |
| Abtastrate | bis 1 GSa/s Echtzeit |
| Zeitbasis | 5 ns/div bis 50 s/div |
| Speicher | max. 12M Messpunkte (1 Kanal) max. 24M Messpunkte (1 Kanal) mit Speicheroption MEM-DS1000Z max. 6M Messpunkte (2 Kanäle) max. 12M Messpunkte (2 Kanäle) mit Speicheroption MEM-DS1000Z max. 3M Messpunkte (3/4 Kanäle) max. 6M Messpunkte (3/4 Kanäle) mit Speicheroption MEM-DS1000Z |
| Vertikal | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| A/D Wandler Auflösung | 8 Bit |
| Vertikale Basis | 1mV/div bis 10 V/div |
| Offsetbereich | 1mV/div bis 10 V/div |
| Trigger | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Trigger | Kanaltriggerung, EXT |
Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | PAL, NTSC, SECAM 480P, 576P HDTV standards |
| Triggerfunktionen | Flanke, Puls, Muster, Flankenanstieg, I²C, RS232/UART, USB, Video und weitere... |
| Messung | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Cursor Messung | Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), Phase1-2 (rise), Phase1-2 (fall) |
| Logik Analysator Funktionen | Digital Oszilloskop Rigol MSO1074Z |
|---|---|
| Kanäle | 16 |
| Abtastrate | bis zu 1 GSa/s Echtzeit (8 Kanäle) bis zu 500 MSa/s Echtzeit (16 Kanäle) |
| Speichertiefe | bis zu 12 Mpts pro Kanal (8 Kanäle) bis zu 6 Mpts pro Kanal (16 Kanäle) |
| Logik Level (Hysterese) | TTL (1,4 V) 5,0 V CMOS (2,5 V) 3,3 V CMOS (1,65 V) 2,5 V CMOS (1,25 V) 1,8 V CMOS (0,9 V) ECL (-1,3 V) PECL (1,2 V) LVDS (1,2 V) 0 V benutzerdefiniert |
| Signal Dekodierung | Parallel (standard), RS232/UART (optional), I²C (optional), SPI (optional) |
