Beschreibung

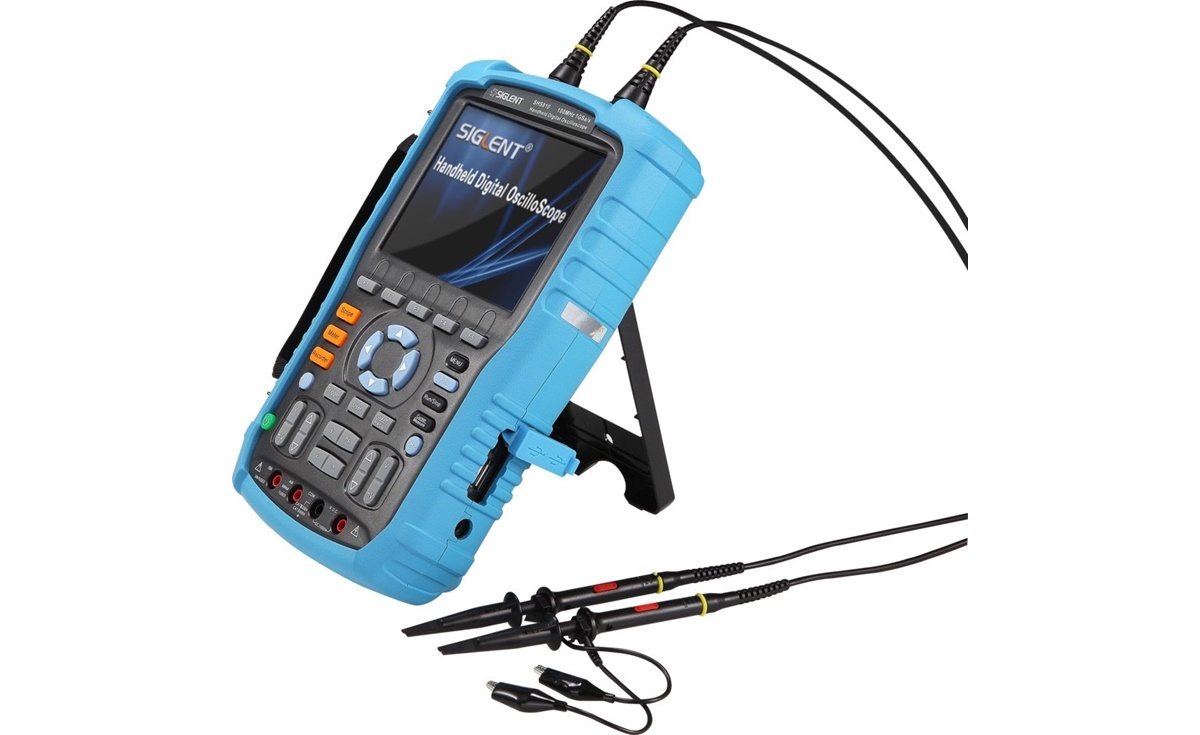

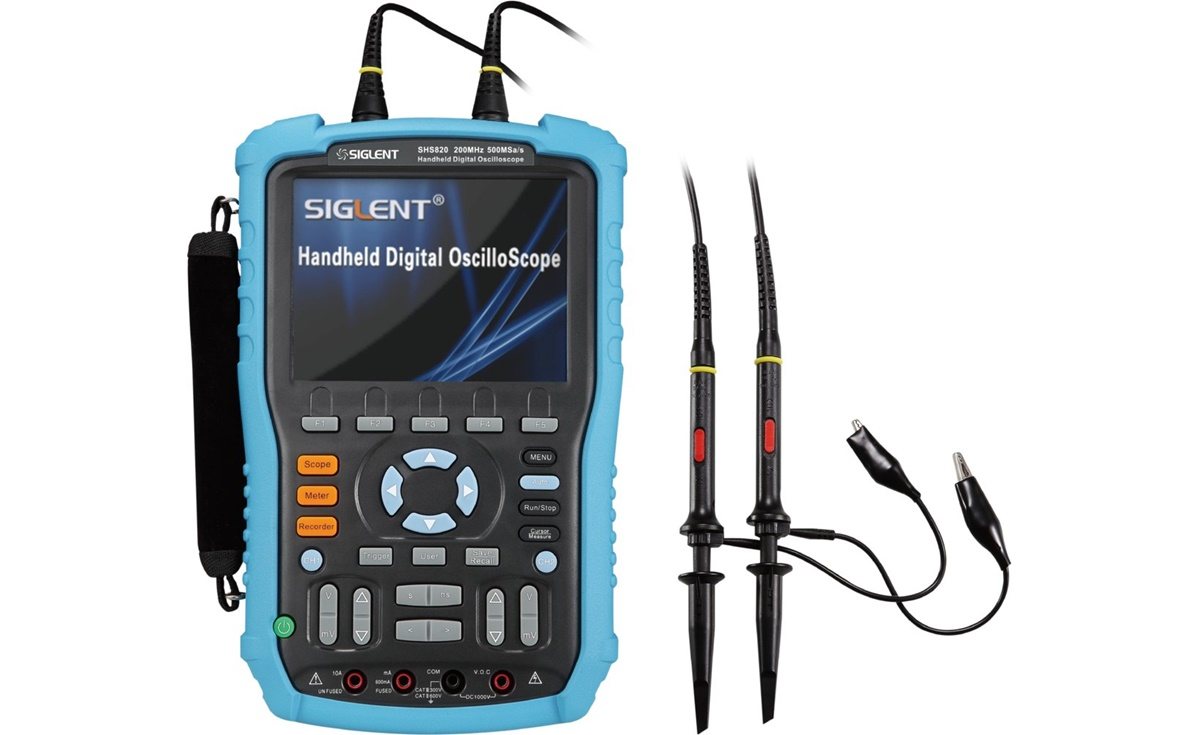

Das Siglent SHS820 ist ein hochwertiges Zweikanal Digital-Oszilloskop mit einer Bandbreite von 200 MHz, einer Abtastrate von 1 GSa/s und einer Speichertiefe von 32 kpts. Zusätzlich zur Oszilloskopfunktion bietet das Gerät ein integriertes Multimeter sowie einen Messwert- und Signalrekorder für Langzeitmessungen.

Die Siglent Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch).

Die TFT Farbdisplay ist mit einer Größe von 5,7" (14,48 cm) sehr gut ablesbar. Die Signalkurven und die FFT-Anzeige kann gleichzeitig im Display angezeigt werden.

Modellübersicht	SHS806	SHS810	SHS820	SHS1102
Bandbreite	60 MHz	100 MHz	200 MHz	100 MHz
Abtastrate (max.)	1 GSa/s	1 GSa/s	500 MSa/s	1 GSa/s
Speichertiefe	2 Mpts	2 Mpts	32 kpts	2 Mpts
Kanäle	2	2	2	2
Isolierte Eingänge

Besondere Eigenschaften

Cursor Messungen

Es können mittels zweier Cursor beliebige Zeit- und Spannungmessungen durchgeführt werden, angezeigt werden jeweils die Cursorpositionen sowie Differenzwerte.

Automatische Messungen

Die Siglent SHS Handheld Oszilloskope bieten 32 mögliche verschiedene automatische Zeit- und Spannungsmessungen, was eine Signalanalyse sehr erleichtert.

Digitale Filter

Mithilfe des digitalen Filters können externe Störeinflüsse bequem aus einem Signalverlauf herausgefiltert werden, wodurch ein spezifisches Signal deutlicher hervorgehoben wird.

$Screenshot Fast Fourier Transformation$

Fast Fourier Transformation

Die Siglent Oszilloskope können die Frequenzanteile des Messsignales per "Fast Fourier Transformation" analysieren und grafisch darstellen. Damit sind diese Geräte z.B. ideal zur Analyse von Störanteilen in DC Versorgungen und zur Analyse von harmonischen Bestandteilen. Unterstützte FFT Fenster: Rectangle, Hanning, Hamming, Blackman.

USB Stick Unterstützung

Die Geräte unterstützen ein Dateisystem zur Speicherung gemessener Daten und Einstellungen im internen Speicher sowie die Verwendung von USB Sticks.

Waveform Rekorder

Mit der Aufnahmefunktion der Siglent SHS800 / SHS1000 Serie können einzelne Signalverläufe aufgezeichnet und wiedergegeben werden. Auch Trends einzelner Messergebnisse können über einen längeren Zeitverlauf aufgezeichnet werden.

Integriertes Multimeter

Als zusätzliche Erweiterung verfügen die SHS Oszilloskope von Siglent über ein integriertes Multimeter, mit die gängigen elektrischen Größen (u.a. Spannung, Stromstärke, Kapazitäten oder Durchgangsmessung) gemessen werden können.

Data Logger Funktion

Die Multimeterdaten können über einen langen Zeitraum (bis zu 6000 Stunden bei 1 Messwert alle 20 Sekunden) aufgezeichnet und als Kurve dargestellt werden.

Technische Daten

Gerätedaten	Siglent SHS820
Bildschirm	5" (14,48 cm) TFT LCD
Auflösung	320 × 234 Pixel
Abmessungen	163 mm × 259 mm × 105 mm
Gewicht	1,5 kg

Oszilloskop Funktionen	Siglent SHS820
Kanäle	2
Abtastrate	1 GSa/s Echtzeit
Bandbreite	200 MHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen	A+B, A-B, A×B, A/B, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman

Signal	Siglent SHS820
Eingang	DC/AC Kopplung 1:1 Teiler: bis 300 V CAT II, 150 V CAT III 10:1 Teiler: bis 400 V CAT II
Abtastrate	bis 1 GSa/s Echtzeit
Zeitbasis	5 ns/Div. bis 50 s/Div. (Schrittweite 1 - 2 - 5)
Speicher	32 k Messpunkte (1 Kanal) 16 k Messpunkte (2 Kanäle)

Vertikal	Siglent SHS820
A/D Wandler Auflösung	8 Bit
Vertikale Basis	2 mV/Div bis 100 V/Div.
Verschiebungsbereiche	±10 Div. (2 mV - 100 V)

Trigger	Siglent SHS820
Trigger	Kanal 1, 2
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen

Messung	Siglent SHS820
Cursor Messung	Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, + Wid, －Wid, ＋Dut, －Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Multimeter Funktionen	Siglent SHS820
Spannungsmessung	DC und AC 60 mV bis 1000 V (±1% ± 5 Digit)
Strommessung	DC und AC 60 mA bis 10 A (±1% ± 5 Digit bis ±1,5% ± 5 Digits)
Widerstandsmessung	0,1 Ω bis 60 MΩ (±1% ± 5 Digits)
Kapazitätsmessung	10 pF bis 400 µF (±4% ± 5 Digits)
Durchgangstest	Piepton beim Widerstand < 50 Ω
Diodentest	Durchlassspannung 0 bis 2 V
