Name: Siglent SHS1102
Brand: Siglent
Availability: Discontinued

Innovative Tools. Exzellenter Service.

service@batronix.com

04342 90786-0

Privatkunde | Deutschland | DE

Versand und Support über die Feiertage

Über die Festtage ist unser Büro vom 24.12. bis 02.01.2026 geschlossen. Ab dem 05.01. sind wir gerne wieder für Sie erreichbar.
Wir wünschen Ihnen eine frohe Weihnachtszeit und einen guten Start ins neue Jahr!

Beschreibung

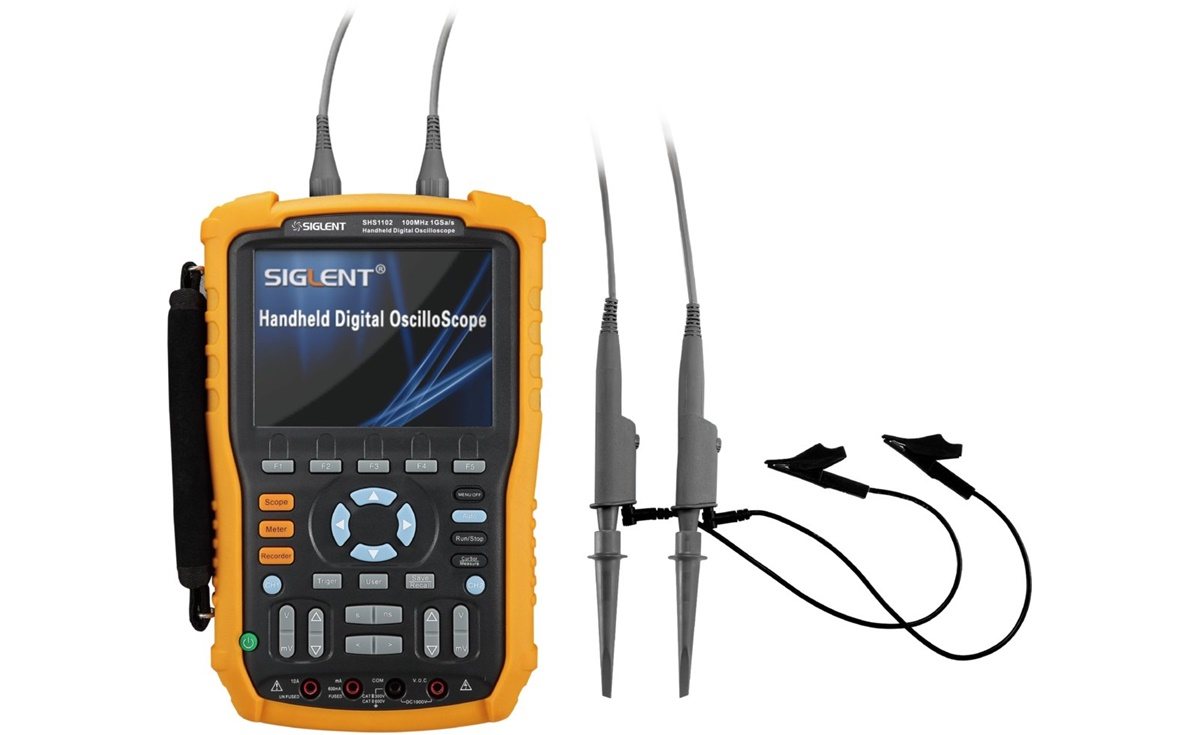

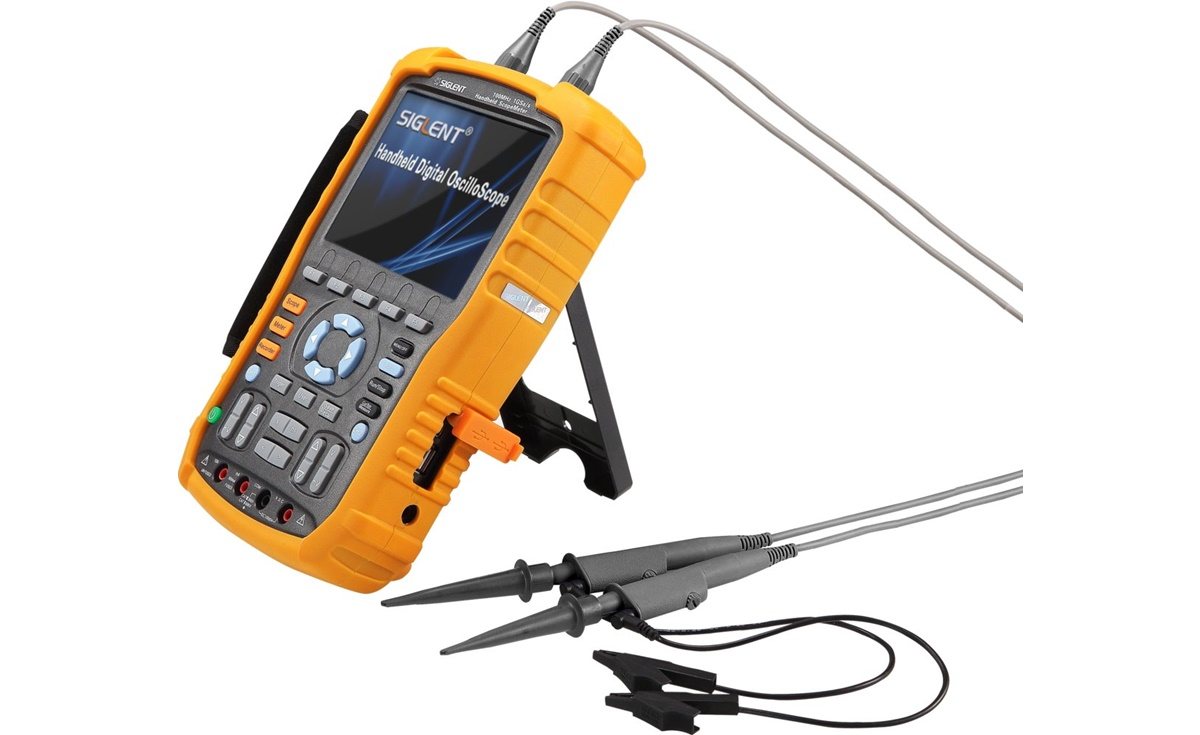

Das Siglent SHS1102 ist ein hochwertiges Zweikanal Digital-Oszilloskop mit einer Bandbreite von 100 MHz, einer Abtastrate von 1 GSa/s und einer Speichertiefe von 2 Mpts. Zusätzlich zur Oszilloskopfunktion bietet das Gerät ein integriertes Multimeter sowie einen Messwert- und Signalrekorder für Langzeitmessungen.

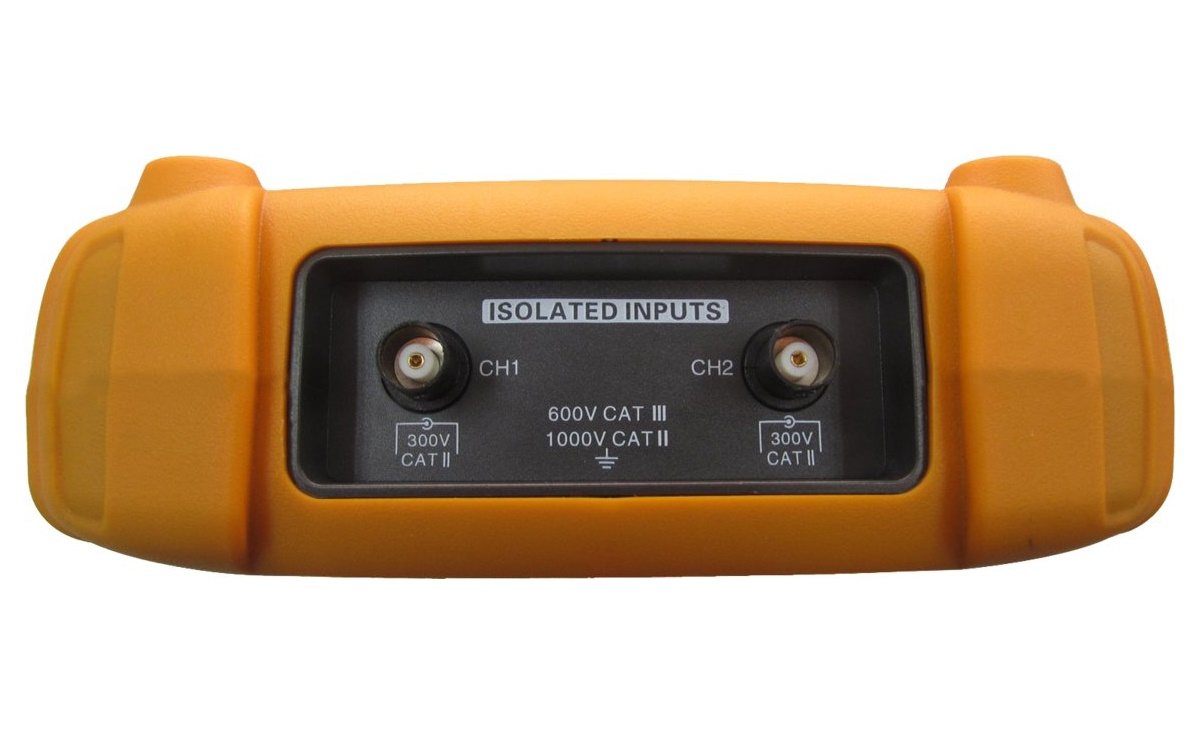

Die Geräte der SHS1000 Serie von Siglent verfügen über 2 isolierte Kanäle mit einer patentierten Isolierung zwischen beiden Kanälen untereinander, zum Multimeter und gegenüber Masse. So können verschiedene Messungen, z.B. an Netzspannung, gefahrlos durchgeführt werden.

Die Siglent Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch).

Die TFT Farbdisplay ist mit einer Größe von 5,7" (14,48 cm) sehr gut ablesbar. Die Signalkurven und die FFT-Anzeige kann gleichzeitig im Display angezeigt werden.

Modellübersicht	SHS806	SHS810	SHS820	SHS1102
Bandbreite	60 MHz	100 MHz	200 MHz	100 MHz
Abtastrate (max.)	1 GSa/s	1 GSa/s	500 MSa/s	1 GSa/s
Speichertiefe	2 Mpts	2 Mpts	32 kpts	2 Mpts
Kanäle	2	2	2	2
Isolierte Eingänge

Besondere Eigenschaften

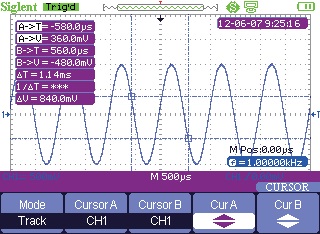

Cursor Messungen

Es können mittels zweier Cursor beliebige Zeit- und Spannungmessungen durchgeführt werden, angezeigt werden jeweils die Cursorpositionen sowie Differenzwerte.

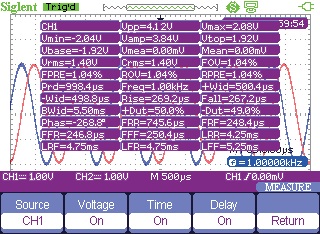

Automatische Messungen

Die Siglent SHS Handheld Oszilloskope bieten 32 mögliche verschiedene automatische Zeit- und Spannungsmessungen, was eine Signalanalyse sehr erleichtert.

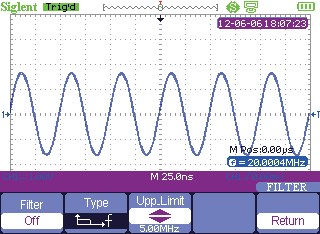

Digitale Filter

Mithilfe des digitalen Filters können externe Störeinflüsse bequem aus einem Signalverlauf herausgefiltert werden, wodurch ein spezifisches Signal deutlicher hervorgehoben wird.

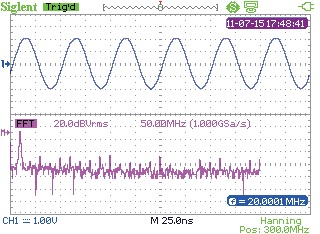

$Screenshot Fast Fourier Transformation$

Fast Fourier Transformation

Die Siglent Oszilloskope können die Frequenzanteile des Messsignales per "Fast Fourier Transformation" analysieren und grafisch darstellen. Damit sind diese Geräte z.B. ideal zur Analyse von Störanteilen in DC Versorgungen und zur Analyse von harmonischen Bestandteilen. Unterstützte FFT Fenster: Rectangle, Hanning, Hamming, Blackman.

USB Stick Unterstützung

Die Geräte unterstützen ein Dateisystem zur Speicherung gemessener Daten und Einstellungen im internen Speicher sowie die Verwendung von USB Sticks.

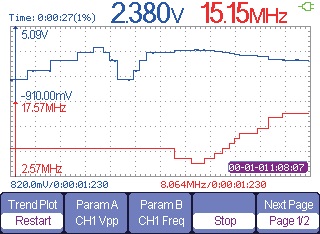

Waveform Rekorder

Mit der Aufnahmefunktion der Siglent SHS800 / SHS1000 Serie können einzelne Signalverläufe aufgezeichnet und wiedergegeben werden. Auch Trends einzelner Messergebnisse können über einen längeren Zeitverlauf aufgezeichnet werden.

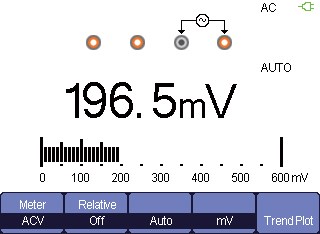

Integriertes Multimeter

Als zusätzliche Erweiterung verfügen die SHS Oszilloskope von Siglent über ein integriertes Multimeter, mit die gängigen elektrischen Größen (u.a. Spannung, Stromstärke, Kapazitäten oder Durchgangsmessung) gemessen werden können.

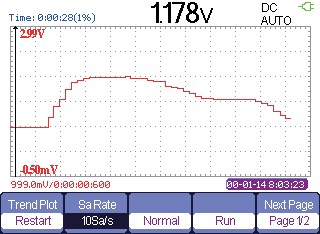

Data Logger Funktion

Die Multimeterdaten können über einen langen Zeitraum (bis zu 6000 Stunden bei 1 Messwert alle 20 Sekunden) aufgezeichnet und als Kurve dargestellt werden.

Technische Daten

Gerätedaten	Siglent SHS1102
Bildschirm	5" (14,48 cm) TFT LCD
Auflösung	320 × 234 Pixel
Abmessungen	163 mm × 259 mm × 105 mm
Gewicht	1,5 kg

Oszilloskop Funktionen	Siglent SHS1102
Kanäle	2
Abtastrate	1 GSa/s Echtzeit
Bandbreite	100 MHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen	A+B, A-B, A×B, A/B, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman

Signal	Siglent SHS1102
Eingang	DC/AC Kopplung, isolierte Eingänge 1:1 Teiler: bis 300 V CAT II, 150 V CAT III 10:1 Teiler: bis 1000 V CAT II, 600 V CAT III
Abtastrate	bis 1 GSa/s Echtzeit
Zeitbasis	5 ns/Div. bis 50 s/Div. (Schrittweite 1 - 2 - 5)
Speicher	2M Messpunkte (1 Kanal) 1M Messpunkte (2 Kanäle)

Vertikal	Siglent SHS1102
A/D Wandler Auflösung	8 Bit
Vertikale Basis	2 mV/Div bis 100 V/Div.
Verschiebungsbereiche	±10 Div. (2 mV - 100 V)

Trigger	Siglent SHS1102
Trigger	Kanal 1, 2
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen

Messung	Siglent SHS1102
Cursor Messung	Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, + Wid, －Wid, ＋Dut, －Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Multimeter Funktionen	Siglent SHS1102
Spannungsmessung	DC: 60 mV bis 1000 V (±1% ± 5 Digit) AC: 60 mV bis 750 V (±1% ± 5 Digit)
Strommessung	DC und AC 60 mA bis 10 A (±1% ± 5 Digit bis ±1,5% ± 5 Digits)
Widerstandsmessung	0,1 Ω bis 60 MΩ (±1% ± 5 Digits)
Kapazitätsmessung	10 pF bis 400 µF (±4% ± 5 Digits)
Durchgangstest	Piepton beim Widerstand < 50 Ω
Diodentest	Durchlassspannung 0 bis 2 V
