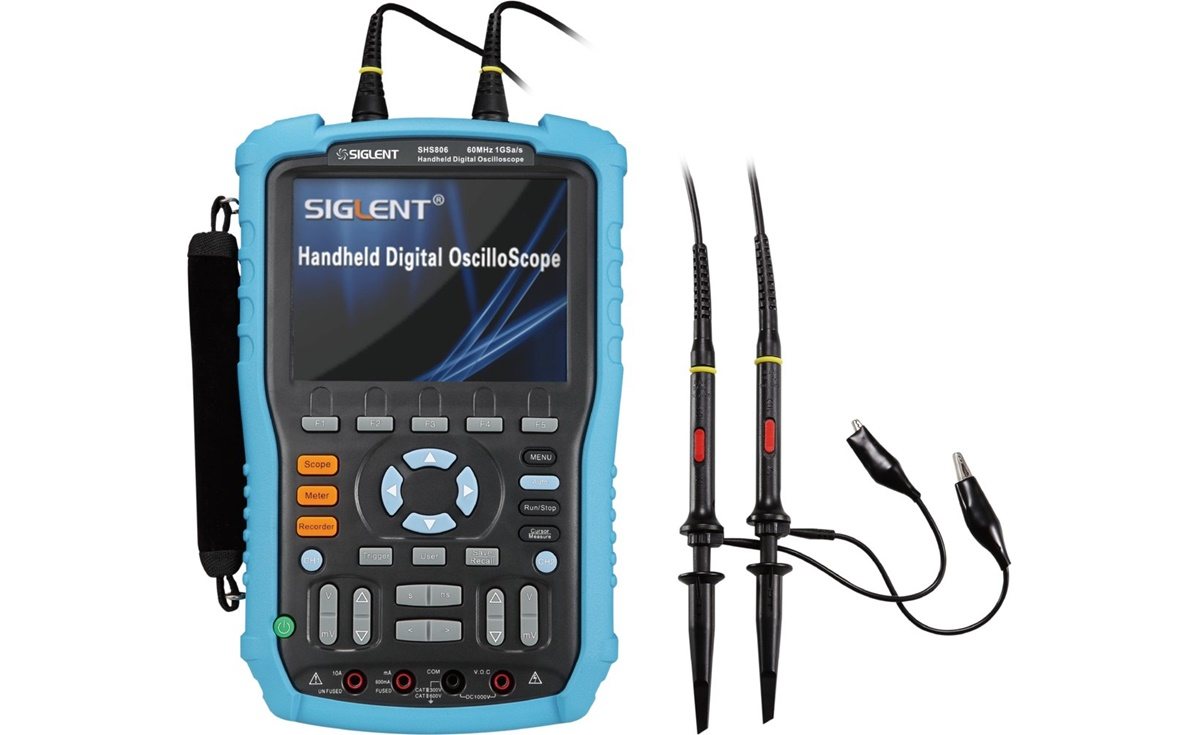

Das Siglent SHS806 ist ein hochwertiges Zweikanal Digital-Oszilloskop mit einer Bandbreite von 60 MHz, einer Abtastrate von 1 GSa/s und einer Speichertiefe von 2 Mpts. Zusätzlich zur Oszilloskopfunktion bietet das Gerät ein integriertes Multimeter sowie einen Messwert- und Signalrekorder für Langzeitmessungen.
Die Siglent Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch).
Die TFT Farbdisplay ist mit einer Größe von 5,7" (14,48 cm) sehr gut ablesbar. Die Signalkurven und die FFT-Anzeige kann gleichzeitig im Display angezeigt werden.
| Modellübersicht | SHS806 | SHS810 | SHS820 | SHS1102 |
|---|---|---|---|---|
| Bandbreite | 60 MHz | 100 MHz | 200 MHz | 100 MHz |
| Abtastrate (max.) | 1 GSa/s | 1 GSa/s | 500 MSa/s | 1 GSa/s |
| Speichertiefe | 2 Mpts | 2 Mpts | 32 kpts | 2 Mpts |
| Kanäle | 2 | 2 | 2 | 2 |
| Isolierte Eingänge |
Besondere Eigenschaften
Cursor Messungen
Es können mittels zweier Cursor beliebige Zeit- und Spannungmessungen durchgeführt werden, angezeigt werden jeweils die Cursorpositionen sowie Differenzwerte.
Automatische Messungen
Die Siglent SHS Handheld Oszilloskope bieten 32 mögliche verschiedene automatische Zeit- und Spannungsmessungen, was eine Signalanalyse sehr erleichtert.
Digitale Filter
Mithilfe des digitalen Filters können externe Störeinflüsse bequem aus einem Signalverlauf herausgefiltert werden, wodurch ein spezifisches Signal deutlicher hervorgehoben wird.
Fast Fourier Transformation
Die Siglent Oszilloskope können die Frequenzanteile des Messsignales per "Fast Fourier Transformation" analysieren und grafisch darstellen. Damit sind diese Geräte z.B. ideal zur Analyse von Störanteilen in DC Versorgungen und zur Analyse von harmonischen Bestandteilen. Unterstützte FFT Fenster: Rectangle, Hanning, Hamming, Blackman.
USB Stick Unterstützung
Die Geräte unterstützen ein Dateisystem zur Speicherung gemessener Daten und Einstellungen im internen Speicher sowie die Verwendung von USB Sticks.
Waveform Rekorder
Mit der Aufnahmefunktion der Siglent SHS800 / SHS1000 Serie können einzelne Signalverläufe aufgezeichnet und wiedergegeben werden. Auch Trends einzelner Messergebnisse können über einen längeren Zeitverlauf aufgezeichnet werden.
Integriertes Multimeter
Als zusätzliche Erweiterung verfügen die SHS Oszilloskope von Siglent über ein integriertes Multimeter, mit die gängigen elektrischen Größen (u.a. Spannung, Stromstärke, Kapazitäten oder Durchgangsmessung) gemessen werden können.
Data Logger Funktion
Die Multimeterdaten können über einen langen Zeitraum (bis zu 6000 Stunden bei 1 Messwert alle 20 Sekunden) aufgezeichnet und als Kurve dargestellt werden.| Gerätedaten | Siglent SHS806 |
|---|---|
| Bildschirm | 5" (14,48 cm) TFT LCD |
| Auflösung | 320 × 234 Pixel |
| Abmessungen | 163 mm × 259 mm × 105 mm |
| Gewicht | 1,5 kg |
| Oszilloskop Funktionen | Siglent SHS806 |
|---|---|
| Kanäle | 2 |
| Abtastrate | 1 GSa/s Echtzeit |
| Bandbreite | 60 MHz |
| Sampling Modus | Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average) |
| Mathematische Funktionen | A+B, A-B, A×B, A/B, FFT (Fast Fourier Transform) |
| Unterstützte FFT Fenster | Rectangle, Hanning, Hamming, Blackman |
| Signal | Siglent SHS806 |
|---|---|
| Eingang | DC/AC Kopplung 1:1 Teiler: bis 300 V CAT II, 150 V CAT III 10:1 Teiler: bis 400 V CAT II |
| Abtastrate | bis 1 GSa/s Echtzeit |
| Zeitbasis | 5 ns/Div. bis 50 s/Div. (Schrittweite 1 - 2 - 5) |
| Speicher | 2M Messpunkte (1 Kanal) 1M Messpunkte (2 Kanäle) |
| Vertikal | Siglent SHS806 |
|---|---|
| A/D Wandler Auflösung | 8 Bit |
| Vertikale Basis | 2 mV/Div bis 100 V/Div. |
| Verschiebungsbereiche | ±10 Div. (2 mV - 100 V) |
| Trigger | Siglent SHS806 |
|---|---|
| Trigger | Kanal 1, 2 |
| Signalsystem und Line/Field Frequenzen (Video Trigger Modus) | ±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen |
| Messung | Siglent SHS806 |
|---|---|
| Cursor Messung | Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren |
| Automatische Messung | Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, + Wid, －Wid, ＋Dut, －Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Multimeter Funktionen | Siglent SHS806 |
|---|---|
| Spannungsmessung | DC und AC 60 mV bis 1000 V (±1% ± 5 Digit) |
| Strommessung | DC und AC 60 mA bis 10 A (±1% ± 5 Digit bis ±1,5% ± 5 Digits) |
| Widerstandsmessung | 0,1 Ω bis 60 MΩ (±1% ± 5 Digits) |
| Kapazitätsmessung | 10 pF bis 400 µF (±4% ± 5 Digits) |
| Durchgangstest | Piepton beim Widerstand < 50 Ω |
| Diodentest | Durchlassspannung 0 bis 2 V |
