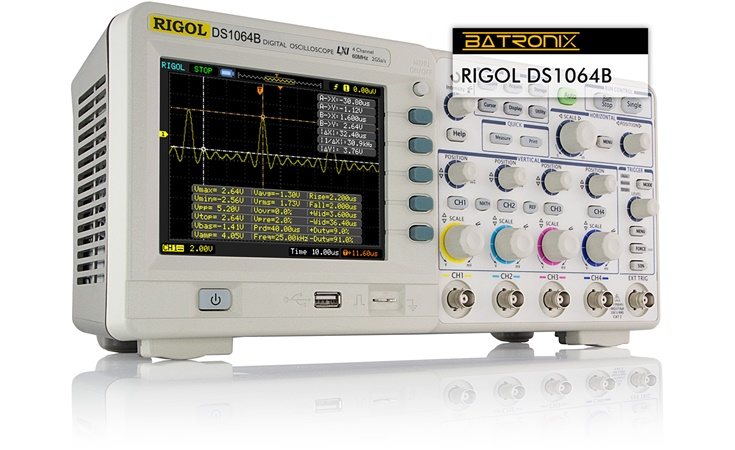

Rigol DS1064B Digitales Speicher Oszilloskop

Beschreibung

Das Rigol DS1064B ist ein hochwertiges Vierkanal Digital-Oszilloskop mit einer Bandbreite von 60 MHz und einer Abtastrate von 2 GSa/s.

Die Rigol Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch). Die Qualität der Rigol Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.

Die TFT Farbbildschirme sind sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung. Die Signalkurven, die Logik Analyser-Kanäle und die FFT-Anzeige kann gleichzeitig im Display angezeigt werden.

Besondere Features

Automatische & Cursor Messungen

Es können bis 20 verschiedene Messwerte automatisch erfasst und angezeigt werden. Weiterhin können mittels zweier Cursor beliebige weitere Messungen durchgeführt werden.

Einstellbare Trigger Empfindlichkeit

Bei den Rigol Oszilloskopen kann die Trigger Empfindlichkeit eingestellt werden, um auch sehr verrauschte Signale sauber Triggern zu können.

Alternative Trigger

Die Geräte können auf beide Kanäle getrennt Triggern! Damit können auch Signale unterschiedlicher Frequenz sauber gleichzeitig dargestellt werden.

Triggern auf bestimmte Anstiegs- oder Abfallzeiten

Die Triggerung kann auf gewünschte Signal Anstiegs- oder Abfallzeiten eingestellt werden.

Triggern auf beide Flanken

Die Geräte können auf die ansteigende und zugleich auf die abfallende Flanke Triggern. Diese Triggerung wird zur Darstellung von Augendiagrammen benötigt.

Pass / Fail Test

Über den Pass/Fail Test können wiederkehrende Signalverläufe automatisiert getestet werden. Die Masken können sehr einfach auf Basis eines gemessenen Signales mit einstellbaren Toleranzen erstellt werden.

FFT (Fast Fourier Transformation)

Die Rigol Oszilloskope können die Frequenzanteile des Messsignales per "Fast Fourier Transformation" analysieren und grafisch darstellen. Damit sind diese Geräte z.B. ideal zur Analyse von Störanteilen in DC Versorgungen und zur Analyse von harmonischen Bestandteilen. Unterstützte FFT Fenster: Rectangle, Hanning, Hamming, Blackman

Dateisystem und USB Stick Unterstützung

Die Geräte unterstützen ein Dateisystem zur Speicherung gemessener Daten im interen Speicher sowie die Verwendung von USB Sticks.

Technische Daten

Gerätedaten	DSO Rigol DS1064B
Bildschirm	5.7" TFT LCD mit 65536 Farben
Auflösung	320 × 240 Pixel
Abmessungen	325 mm × 159 mm × 133 mm
Gewicht	3 kg
Unterstützte Betriebssysteme	Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit)

Oszilloskop Funktionen	DSO Rigol DS1064B
Kanäle	4
Abtastrate	2 GSa/s Echtzeit
Bandbreite	60 MHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen	A+B, A-B, A×B, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman

Signal	DSO Rigol DS1064B
Eingang	DC/AC Kopplung, bis 300 Vrms CAT I
Abtastrate	13 Sa/s bis 2 GSa/s Echtzeit
Zeitbasis	2 ns/Div. bis 50 s/Div. (Schrittweite 1 - 2 - 5)
Speicher	16K Messpunkte (2 Kanäle) 8K Messpunkte (4 Kanäle)

Vertikal	DSO Rigol DS1064B
A/D Wandler Auflösung	8 Bit synchron auf beiden Kanälen
Vertikale Basis	2 mV/Div bis 10 V/Div.
Verschiebungsbereiche	±10 Div. (2 mV - 10 V)

Trigger	DSO Rigol DS1064B
Trigger	Kanal 1/2/3/4, externer Trigger, extern / 5, AC Eingang
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	±Unterstützt NTSC, PAL und SECAM Übertragungssysteme bei beliebigen Field- / Line-Frequenzen

Messung	DSO Rigol DS1064B
Cursor Messung	Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Time Delay A-B, Time Delay A-B, Phase Delay A-B,- Phase Delay A-B

Videopräsentation

In den folgenden Videopräsentationen möchten wir Ihnen hier gerne die einfache Bedienbarkeit der Rigol Oszilloskope zeigen. Im Video sehen Sie das Rigol Oszilloskop DS1052E. Die Bedienung der anderen Rigol Oszilloskope entspricht der des DS1052E.
