Beschreibung

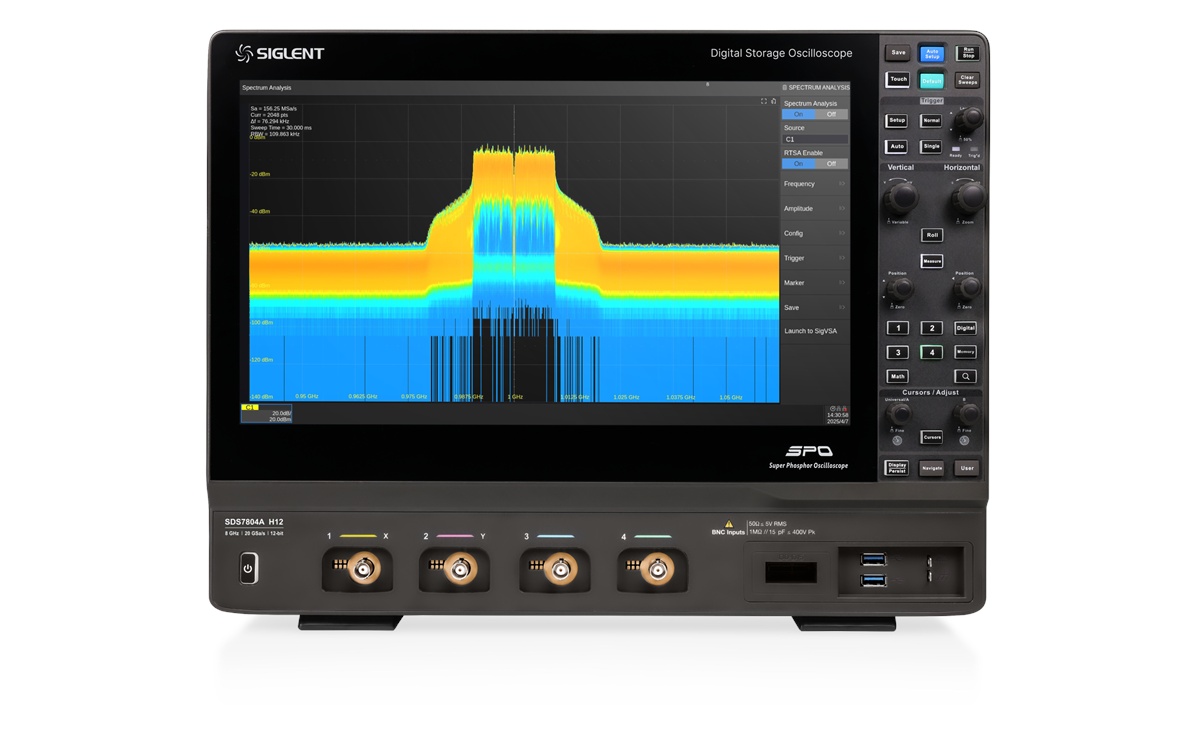

Die digitalen Speicheroszilloskope der Serie SDS7000A sind mit Bandbreiten von 3 GHz, 4 GHz, 6 GHz und 8 GHz, einer Abtastrate von 20 GSa/s, einer maximalen Aufzeichnungslänge von bis zu 1 Gpts/Kanal und einer Anzeige von bis zu 4 analogen Kanälen + 16 digitalen Kanälen mit der Möglichkeit der gemischten Signalanalyse erhältlich.

Das Siglent SDS7804A H13 verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenformerfassungsrate von bis zu 1.000.000 wfm/s, einer Anzeigefunktion mit 256 Intensitätsstufen und einem Farbtemperaturanzeigemodus. Darüber hinaus verfügt es über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter.

Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich der seriellen Bus-Triggerung. Werkzeuge wie Wellenformaufzeichnung, Such- und Navigationsfunktionen, Maskentest, Bodeplot, Leistungsanalyse und Eye-/Jitter-Analyse ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Signalformaufzeichnungen.

Ein beeindruckendes Spektrum an Mess- und Mathematikfunktionen, Optionen für einen 50-MHz-Arbiträrsignalgenerator und serielle Dekodierung sind weitere Merkmale des Siglent SDS7804A H13.

Zusätzliche Funktionalität wird durch die Kombinationen aus optionaler Hard- und Software geschaffen:

USB-Dekodierung mit dem USB 2.0 Testgerät FX-USB2 und der Software SDS7000A-USB2
USB-Compliance-Test mit dem USB 2.0 Testgerät FX-USB2 und der Software SDS7000A-CT-USB2
Ethernet-Compliance-Test mit dem Testgerät FX-ETH und wahlweise der Software SDS7000A-CT-100BASE-T oder SDS7000A-CT-1000BASE-T
Ethernet-Compliance-Test speziell für den Automotive-Sektor mit dem Testgerät FX-AMETH und wahlweise der Software SDS7000A-CT-100BASE-T1 oder SDS7000A-CT-1000BASE-T1

Der große kapazitive 15,6-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und kann durch sein benutzerfreundliches UI-Design die Effizienz der Bedienung erheblich verbessern.

Es unterstützt auch Maussteuerung und Web-Fernsteuerung über LAN.

Modell	SDS7000A H12	SDS7000AP
Analoge Kanäle	4 + EXT	4 + EXT
Bandbreite	3, 4, 6, 8 GHz 8-GHz-/6-GHz-Modelle begrenzt auf 4 GHz in den Modi 3 oder 4 Kanäle	6, 8 GHz bei allen Kanälen
Erfassungsrate (Max.)	20 GSa/s (2-Kanal-Modus) 10 GSa/s (3 oder 4 Kanäle)	20 GSa/s (auf jeden Kanal)
Vertikale Auflösung	12-bit Bis zu 16-bit im ERES-Modus	12-bit Bis zu 16-bit im ERES-Modus
Speichertiefe (Max.)	Standard: 500 Mpts/ch Optional: 1 Gpts/ch im 2-Kanal-Modus	Standard: 1 Gpts/ch Optional: 2 Gpts/ch 1 Kanal, 1 Gpts/ch im 2-Kanal-Modus
Signalerfassungsrate	1,000,000 wfm/s	1,000,000 wfm/s
Serielle Trigger und Decoder	Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Dekodierung), ARINC429, USB 2.0 (nur Dekodierung)	Standard: I2C, SPI, UART, CAN, LIN Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Dekodierung), ARINC429, USB 2.0 (nur Dekodierung)
Digitale Kanäle	16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 50 Mpts	16-Kanal; maximale Abtastrate bis zu 1 GSa/s; Aufzeichnungslänge bis zu 50 Mpts
Funktionsgenerator (optional)	Built -in, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher	Built -in, Frequenz bis zu 50 MHz, 125 MSa/s Abtastrate, 16 kpts Wellenformspeicher
Tastkopf (Standard)	500 MHz, 1 Tastkopf für jeden Kanal	500 MHz, 1 Tastkopf für jeden Kanal

Modellübersicht

SDS7000A	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS7304A H12	3 GHz	4	Option	Option
SDS7404A H12	4 GHz	4	Option	Option
SDS7604A H12	6 GHz	4	Option	Option
SDS7804A H13	8 GHz	4	Option	Option

SDS7000AP	Bandbreite	Kanäle	Logikanalysator	Funktionsgenerator
SDS7604AP	6 GHz	4	Option	Option
SDS7804AP	8 GHz	4	Option	Option

Weitere technische Daten der Siglent SDS7000A/P Serie finden Sie im SDS7000A/P Datenblatt.

Eye/Jitter Analysefunktion

Das Siglent SDS7304A H12 unterstützt Eye- und Jitter-Analyse-Messungen. Es kann automatisch den eingebetteten Referenztakt aus seriellen Daten extrahieren und das Augendiagramm erstellen. Das Siglent SDS7304A H12 ermöglicht die Messung von mehreren Eye/Jitter-Parametern und unterstützt Maskentests auf Augendiagrammen.

Bis zu 1.000.000 wfm/s Signalerfassungsrate

Das Siglent SDS7304A H12 bietet eine Signalerfassungsrate von bis zu 1.000.0000 Wfm/s.

Bis zu 1 Gpts/Kanal Speichertiefe

Mithilfe der hardwarebasierten Zoomtechnik des Siglent SDS7304A H12 und einer Aufzeichnungslänge von bis zu 1 Gpts, können Benutzer eine langsamere Zeitbasis auswählen, ohne die Abtastrate zu beeinträchtigen. Das schnell hineinzoomen ermöglicht die Konzentration auf gewünschte Messbereiche.

Zonentrigger

Das Siglent SDS7304A H12 bietet eine Zonentrigger Funtion, für erweiterte Triggerung.

Messung aller relevanten Parameter und Parameterstatistiken

Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, verschiedenes und Kanalverzögerung mit insgesamt mehr als 50 verschiedenen Arten von Messungen. Messungen können innerhalb einer bestimmten "Gate-Periode" durchgeführt werden. Messungen an mathematischen, Referenz- und Verlaufsrahmen werden unterstützt.

Suchen und navigieren

Mit dem Siglent SDS7304A H12 können Ereignisse in einem Datensatz und im Verlauf basierend auf benutzerdefinierten Auslösebedingungen gefunden werden. Navigieren Sie in den Browsern durch die Ereignisse, spielen Sie Verlaufsframes ab oder verschieben Sie die Verzögerungsposition bei langen Datensätzen kontinuierlich (nützlich in der Zoomansicht).

Serielle Busdekodierung

Zusätzlich zu den mit der Wellenform korrelierten Decoderspuren können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553B, ARINC429, USB 2.0 und SENT.

Hardwarebasierender High Speed Maskentest

Das Siglent SDS7304A H12 verwendet eine hardwarebasierte Maskentestfunktion, mit der pro Sekunde bis zu 18000 Pass / Fail-Entscheidungen getroffen werden können. Es ist einfach benutzerdefinierte Testvorlagen zu generieren, mit denen der Signalverlauf kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als Verlaufsframes oder Screenshots gespeichert werden und eignen sich so für die langfristige Signalüberwachung oder den automatisierten Test von Produktionslinien.
