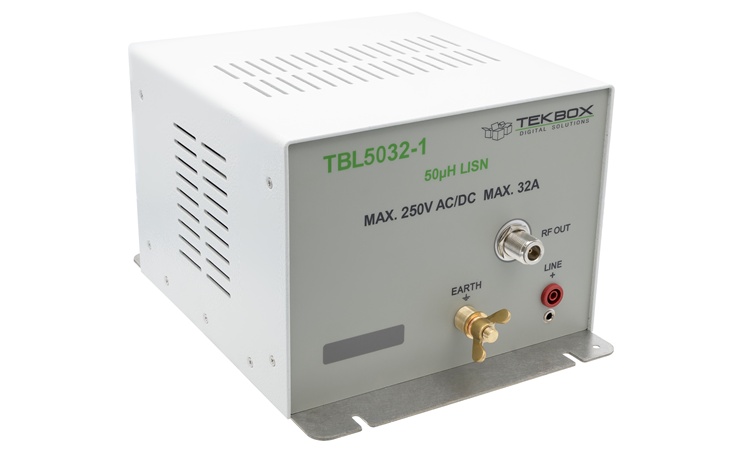

Die TBL5032-1 ist eine Einzelpfad 50-µH (+5 Ω) // 50-Ω Netznachbildung(LISN) für leitungsgebundene Emissionsmessungen an elektronischen Geräten mit Gleich- oder Wechselstromversorgung. Sie wurde gemäß den Normen CISPR 16-1-2 und MIL-STD-461G entwickelt und im Frequenzbereich von 10 kHz bis 100 MHz charakterisiert.
Durch Setzen eines Hochstrom-Jumpers wird der 5-Ohm-Widerstand kurzgeschlossen und die LISN gemäß CISPR 16-1-2 als 50 Ω // 50 µH konfiguriert. Durch Entfernen des Jumpers wird die LISN für MIL-STD-Anwendungen auf (50 µH + 5 Ω) // 50 Ω konfiguriert.
Durch die Kombination von zwei LISNs mit dem Tekbox LISN Mate lassen sich Gleichtakt- und Gegentaktstörungen separat messen. Für Prüflinge (EUTs) mit 3-Phasen-Versorgung sind drei oder vier Stück TBL5032-1 erforderlich, je nachdem, ob das Produkt in Dreieck- oder Sternschaltung versorgt wird.
Die freiliegende Unterseite ermöglicht einen bequemen Anschluss an die Massefläche. Das Gerät wird mit einem RG223-Kabel mit zwei N-Steckern geliefert.
Technische Daten
- LISN-Typ: Single-Path-V-AMN, über Jumper konfigurierbar als 50 Ω // 50 µH + 5 Ω oder 50 Ω // 50 µH; ohne 250-µH-Vorfilter
- Charakterisierter Frequenzbereich: 10 kHz – 100 MHz
- Gleichstromwiderstand: 25 mΩ
- Maximaler Strom: 32 A Dauerstrom
- Maximaler Betriebsspannungsbereich: 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120 V AC (400 Hz)
- Prüfling-Anschluss: 4 mm Bananenbuchse
- Quellenanschluss: 4 mm Bananenbuchse
- Erdung: freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkloch für 4-mm-Schraube
- HF-Anschluss: N-Buchse
- Abmessungen: B x H x L; 205 mm x 155 mm x 360 mm;
- Gewicht: 3 kg
Anwendung
- Vorbereitende EMV-Konformitätsprüfung, nähere Informationen dazu finden Sie hier
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100mΩ Reihenwiderstand |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1 | 5 µH//50 Ω | 150 kHz – 108 MHz | 1 | 50 A | 60 V nominal, Komponenten-Rating: 250 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5016-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 16 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL5032-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 10 kHz – 100 MHz | 1 | 32 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 150 kHz – 30 MHz | 1 | 100 A | 250V | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1B | 50Ω/50µH+5Ω//50Ω/50µH | 10 kHz – 100 MHz | 1 | 82 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL501000-1 | 50µH // 50 Ω | 100 kHz – 30 MHz | 1 | 1000 A | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) | |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63 A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
