Die TBL0550-1B ist eine kostengünstige 5-µH-Netznachbildung(LISN), die für leitungsgebundene Emissionsmessungen sowie für den Leitungsabschluss im Frequenzbereich von 100 kHz bis 400 MHz entwickelt wurde. Sie entspricht der CISPR-25 (EN 55025), zahlreichen Normen von Automobilherstellern, MIL-STD-461F, DO-160, AECTP-500 und ISO 7637-2.
LISNs werden in die Versorgungsleitungen des Prüflings (EUT) eingefügt. Leitungsgebundene Störungen, die an den Versorgungsanschlüssen des EUT anliegen, können über die BNC-Anschlüsse mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der Quellenanschluss (Versorgungsanschluss) und der EUT-Anschluss sind durch eine 5-µH-Induktivität entkoppelt.
Zwei TBL0550-1B in Kombination mit dem Tekbox LISN Mate ermöglichen die getrennte Messung von Gleichtakt- und Gegentaktstörungen.
Topologie: Einzelpfad, konfigurierbar, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; der interne Kondensator kann für Konfigurationen gemäß ISO 7637-2 und DO-160 abgeklemmt werden; für DO-160 ist ein externer 10-µF-Kondensator erforderlich; die LISN ist werkseitig auf 50 Ω // 5 µH + 1 Ω voreingestellt, andere Konfigurationen erfordern das Setzen einer internen Hochstrom-Brücke.
Unterstützte Normen: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 und ISO 7637-2
Technische Daten
- Frequenzbereich: 10 kHz - 400 MHz
- DC-Widerstand: < 5 mΩ Quelle+ zu EUT+; < 5 mΩ Quelle- zu EUT-
- Maximaler Strom: 50 A kontinuierlich
- Nennbetriebsspannung: 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC
- Absolute Höchstspannung der internen Komponenten: 450 V DC.

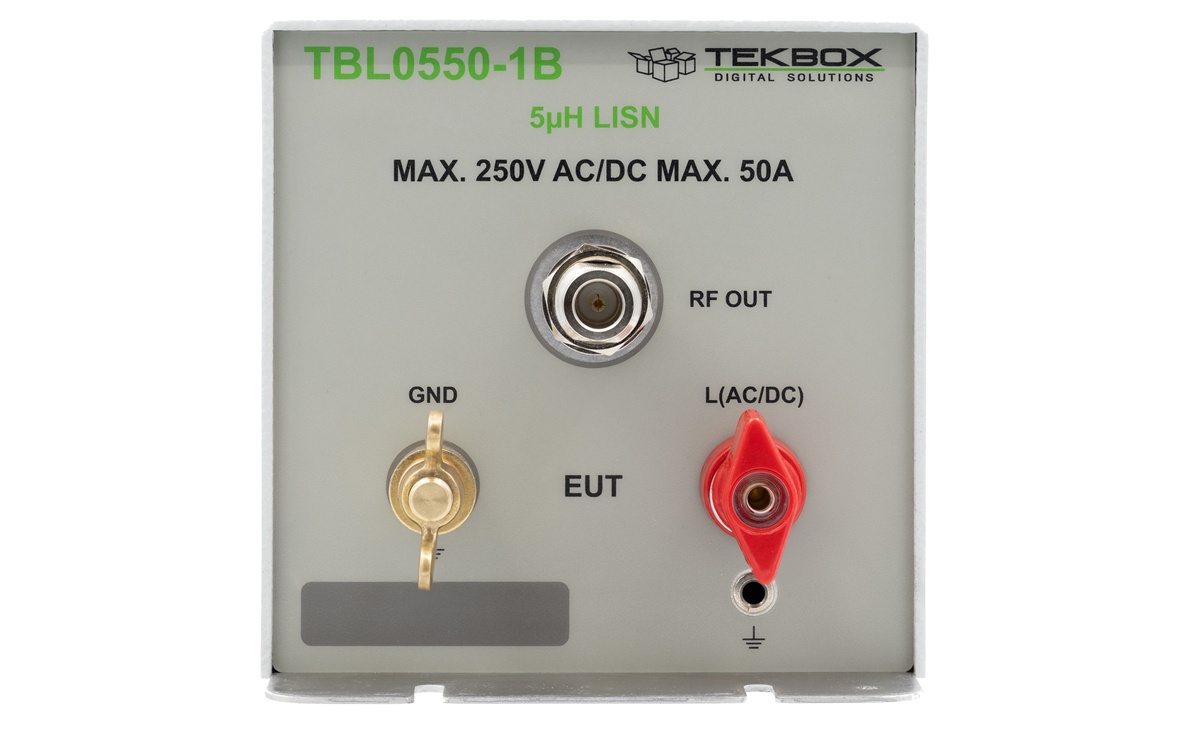

- EUT-Anschluss: Klemmleiste, M6, 4 mm Mittelloch, 63 A, 1 kV, Schützinger POL 631 L

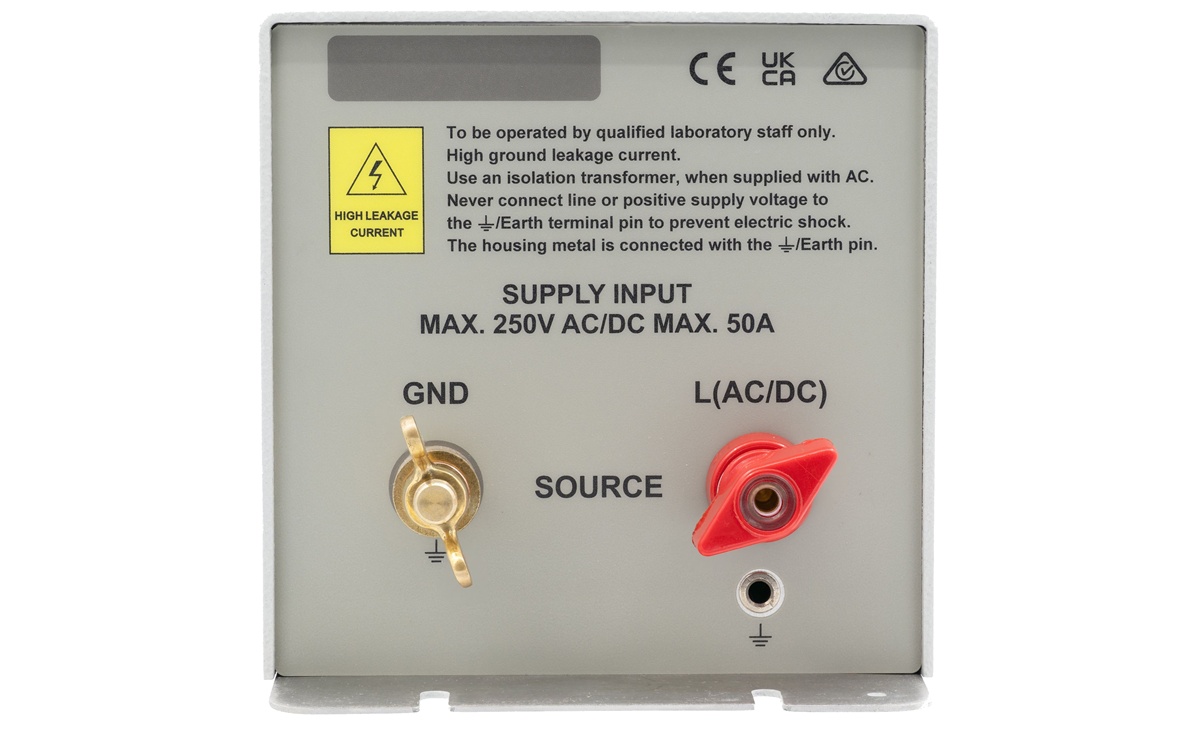

- SOURCE-Anschluss: Klemmleiste, M6, 4 mm Mittelloch, 63 A, 1 kV, Schützinger POL 631 L
- ERDUNG: 6-mm-Erdungsbolzen mit Flügelmutter, freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkbohrung für 4-mm-Schraube
- Steckbrücke: Harwin D3087-98

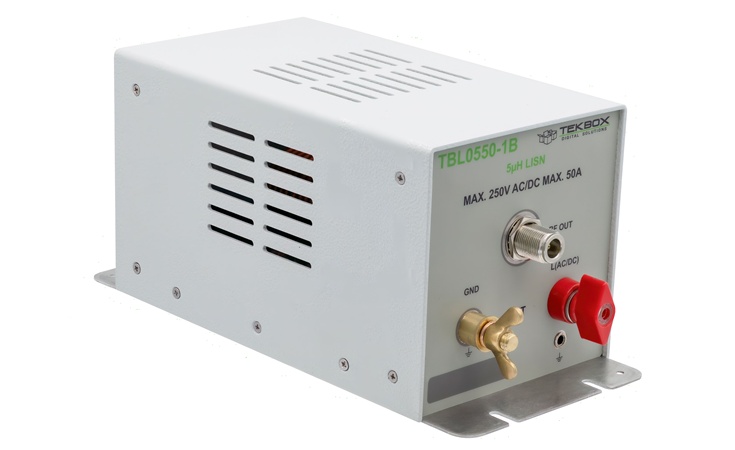

- Abmessungen: 125 mm x 105 mm x 275 mm (270 mm einschließlich Bodenhalterungen)
- Gewicht: 1,75 kg
Anwendung
- Vorbereitende EMV-Konformitätsprüfung, nähere Informationen dazu finden Sie hier
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Pfad(e) | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400 mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand |
| TBL0225-2B | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 100 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand und interner 10.000 µF Kondensator |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5032-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 10 kHz – 100 MHz | 1 | 32 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1B | 50Ω/50µH+5Ω//50Ω/50µH | 10 kHz – 100 MHz | 1 | 82 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL501000-1 | 50µH // 50 Ω | 100 kHz – 30 MHz | 1 | 1000 A | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) | |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-1 | (50µH+5Ω)//50Ω | 150 kHz – 100 MHz | 1 | 16 A | 250V AC 50/60 Hz oder DC | EOL, Nachfolgemodell TBL5031-1 |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63 A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
Downloads
Datenblatt
TBL0550-1B Datenblatt
Sprache: Englisch
Version: V1.1
Dateigröße: 1.57 MiB
Erscheinungsdatum: 15.06.2026
Leitfaden
Leitfaden zur EMV-Vorprüfung Deutsch
Sprache: Deutsch
Version: V1.7
Dateigröße: 402.40 KiB
Erscheinungsdatum: 12.10.2022
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
Leitfaden zur EMV-Vorprüfung EN
Sprache: Englisch
Version: V1.2
Dateigröße: 406.81 KiB
Erscheinungsdatum: 30.04.2018
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
