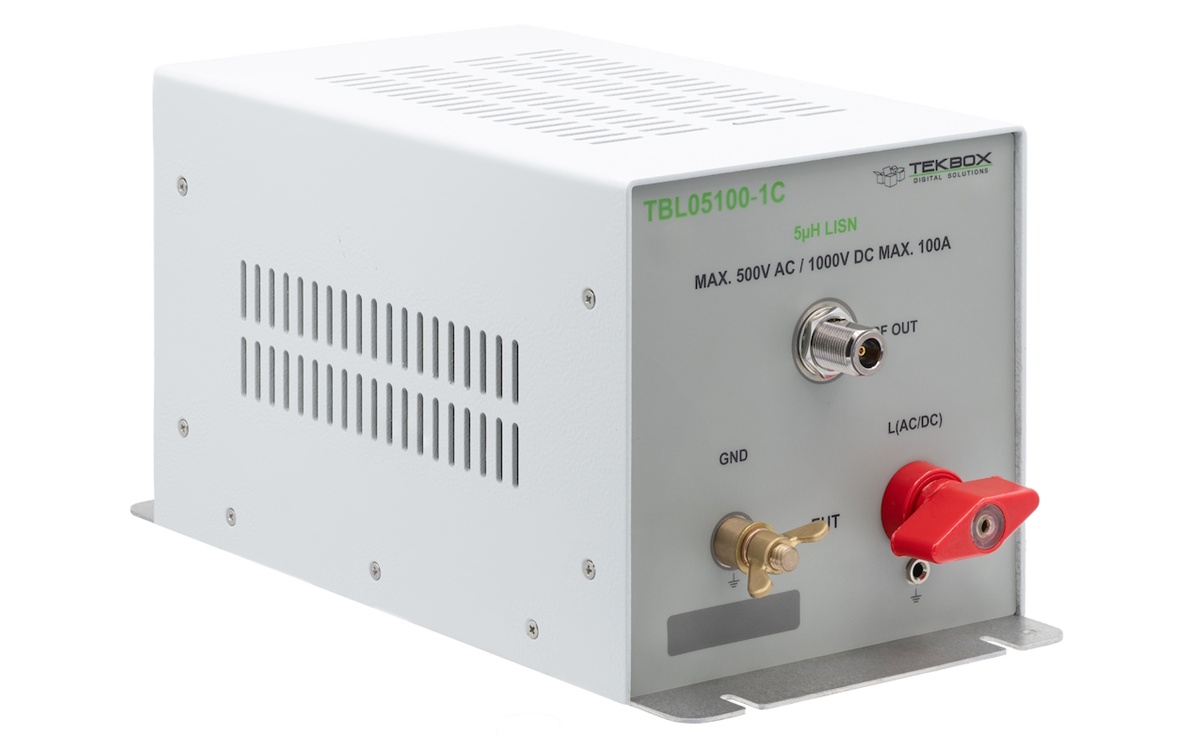

Die TBL05100-1C ist eine universelle 5µH-Netznachbildung(LISN), die die Anforderungen verschiedener Normen erfüllt. Die TBL05100-1C ist ab Werk auf 50Ω // 5µH + 1Ω konfiguriert und erfüllt die Impedanz-, Phasen- und Isolationsspezifikationen von CISPR 16-1-2 und CISPR 25. Durch Setzen eines internen Jumpers kann das Gerät auf 50Ω // 5µH-Varianten umgestellt werden, die Normen wie CISPR 25, MIL-STD-461G, ISO11452-4 und ISO 7637-2 unterstützen. Durch Hinzufügen eines externen 10F-Kondensators entspricht die Impedanz den DO-160-Spezifikationen.
Die LISN wird in die Versorgungsleitung des Prüflings eingeschleift. Die leitungsgebundenen Störungen an den Versorgungsanschlüssen des Prüflings können an der BNC-Buchse mit einem Spektrumanalysator oder einem Messempfänger überwacht werden. Eine 5µH-Induktivität entkoppelt den Quellanschluss (Versorgung) vom Prüflingsanschluss.
Die Verwendung von zwei TBL05100-1C in Verbindung mit dem Tekbox LISN Mate ermöglicht die getrennte Messung von Gleichtakt- und Gegentaktstörungen. Das Gerät wird mit einem RG232-Kabel (N-Stecker auf N-Stecker), passenden Steckverbindern und Erdungshalterungen zur Befestigung an einer Erdungsplatte geliefert.
Topologie: einphasig, konfigurierbar, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; der interne Kondensator kann für Konfigurationen gemäß ISO 7637-2 und DO-160 abgeklemmt werden; für DO-160 ist ein externer 10-µF-Kondensator erforderlich; ie LISN ist werkseitig auf 50 Ω // 5 µH + 1 Ω voreingestellt; andere Konfigurationen erfordern die Einstellung interner Hochstrom-Jumper.
Technische Daten
- Unterstützte Normen: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 und ISO 7637-2
- Frequenzbereich: 10 kHz - 400 MHz
- DC-Widerstand: < 5 mΩ Source+ zu EUT+; < 5 mΩ Source- zu EUT-
- Maximaler Strom: 100 A; siehe Diagramm mit Erwärmungseigenschaften, Kapitel 8
- Maximaler Betriebsspannungsbereich: 0 - 500 V AC @50/60 Hz, 250 V AC @ 400 Hz, 1000 V DC
- Absolute Höchstspannung der internen Komponenten: 1500 V DC
- HF-Stecker: N-Buchse
- EUT-Stecker: Klemmanschluss M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT
- QUELLE-Stecker: Klemmanschluss M8, 4 mm Mittelloch, 100 A, 1 kV, Schützinger POL 102 L / RT
- ERDE: 8 mm Erdungsbolzen mit Flügelmutter, freiliegende Edelstahl-Bodenplatte mit Befestigungsschlitzen und Senkbohrung für 4-mm-Schraube
- Jumper: Harwin D3087-98
- Abmessungen: 300 mm x 150 mm x 150 mm
- Gewicht: 2,7 kg
Modellübersicht
| Modell | Impedanz | Frequenzbereich | Pfad(e) | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL00705-2 | 0.7 µH//50 Ω | 30 Hz – 500 MHz | 2 | 5 A | 60 V nominal, Komponenten-Rating: 100 V | 400 mΩ Reihenwiderstand |
| ТВL0110-2 | 1 µH//50 Ω | 30 Hz – 500 MHz | 2 | 10 A | 60 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand |
| TBL0225-2 | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 60 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand |
| TBL0225-2B | 2 µH//50 Ω | 10 Hz – 200 MHz | 2 | 25 A | 100 V nominal, Komponenten-Rating: 100 V | 100 mΩ Reihenwiderstand und interner 10.000 µF Kondensator |
| TBL0510-1 | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 10 A | 60 V nominal, Komponenten-Rating: 200 V | |
| TBL0550-1B | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 50 A | 0 – 250 V AC @ 50/60 Hz, 130 V AC @ 400 Hz, 250 V DC, 450 V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| TBL05100-1C | 5 µH//50 Ω | 10 kHz – 400 MHz | 1 | 100 A | 0 – 500V AC @ 50/60 Hz, 250V AC @ 400Hz, 1500V DC (Komponenten) | Umschaltbar auf verschiedene Standards |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBL5032-1 | 50µH//50Ω (50µH+5Ω)//50Ω | 10 kHz – 100 MHz | 1 | 32 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Umschaltbar 50µH//50Ω oder (50µH+5Ω)//50Ω ohne 250µH Vorfilter |
| TBL50100-1B | 50Ω/50µH+5Ω//50Ω/50µH | 10 kHz – 100 MHz | 1 | 82 A | 0 – 500 V DC; 0 – 270 V AC (50/60 Hz), 0 – 120V AC (400 Hz) | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL501000-1 | 50µH // 50 Ω | 100 kHz – 30 MHz | 1 | 1000 A | 0 – 1000 V DC; 0 – 500 V AC (50/60 Hz) | |
| TBL5008-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5008-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 8 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-1 | (50µH+5Ω)//50Ω | 150 kHz – 100 MHz | 1 | 16 A | 250V AC 50/60 Hz oder DC | EOL, Nachfolgemodell TBL5031-1 |
| TBL5016-2B | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Separate HF-Ausgänge für LISN-Mate Verbindung; Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-2C | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 2 | 16 A | 250V AC 50/60 Hz oder DC | Filter/Begrenzer/Dämpfer schaltbar Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5016-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 16 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5032-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 32 A | 465V/270V | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| TBL5063-3 | (50µH+5Ω)//50Ω | 9 kHz – 30 MHz | 3 | 63 A | 690V/400V 50Hz/60Hz | Künstliche Handverbindung PE schaltbar: 50Ω//50µH |
| Modell | Impedanz | Frequenzbereich | Kanäle | Max. Strom | Max. Spannung | Zusätzliche Funktionen |
|---|---|---|---|---|---|---|
| TBLM2 | | 150 kHz – 110 MHz | | | | LISN-Mate |
| TBLDC32-2 | 150 Ohm | 9 kHz – 30 MHz | 2 | 32A | 1000V DC | 150 Ohm DC LISN A, B, Common-Mode Differential-Mode Betrieb |
| TBLVHF-B | 50 Ohm +-10% | 30 MHz – 300 MHz | 2 | 16A | 250V DC – 400 Hz | Ausgewogenes VHF-LISN |
| TBISN-T4 | 150 Ohm | 150 kHz – 30 MHz | 2 symmetrische Paare | 250mA | 60V AC, 100V DC | 2 Stück D-Sub 25 auf RJ45 Adapter |
Downloads
Datenblatt
TBL05100-1C Datenblatt/Anleitung
Sprache: Englisch
Version: V1.0
Dateigröße: 1.15 MiB
Erscheinungsdatum: 24.06.2026
Leitfaden
Leitfaden zur EMV-Vorprüfung Deutsch
Sprache: Deutsch
Version: V1.7
Dateigröße: 402.40 KiB
Erscheinungsdatum: 12.10.2022
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
Leitfaden zur EMV-Vorprüfung EN
Sprache: Englisch
Version: V1.2
Dateigröße: 406.81 KiB
Erscheinungsdatum: 30.04.2018
Dieses Dokument beschreibt Messinstrumente und Methoden, Grenzwerte und die relevanten Standards die sich auf leitungsgebundene Störungen beziehen, welche von elektrischen bzw. elektronischen Produkten über die Stromversorgungsleitung abgeben werden. Die hier genannten Details sollen die Pre-Compliance Messung von leitungsgebundenen Störungen mit der entsprechenden Messtechnik vereinfachen.
