Name: Rigol DS6104
Brand: Rigol
SKU: 4016138476262
Availability: Discontinued

Innovative Tools. Exzellenter Service.

service@batronix.com

04342 90786-0

Privatkunde | Deutschland | DE

Beschreibung

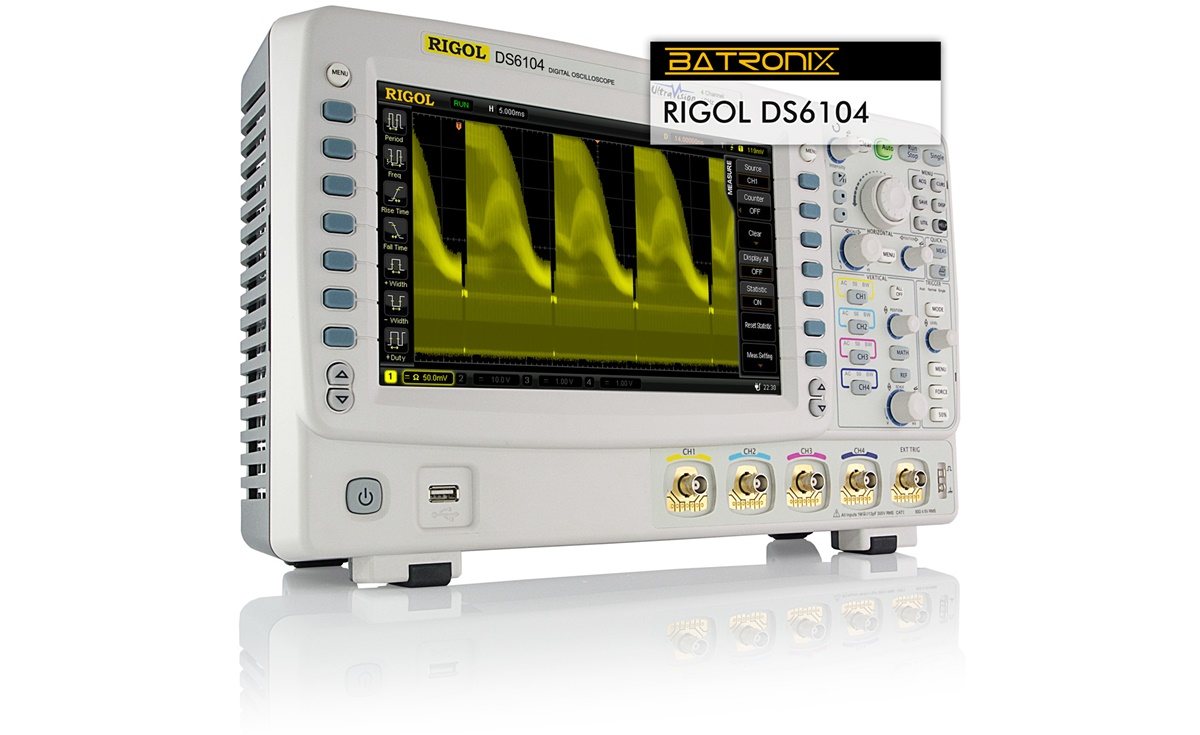

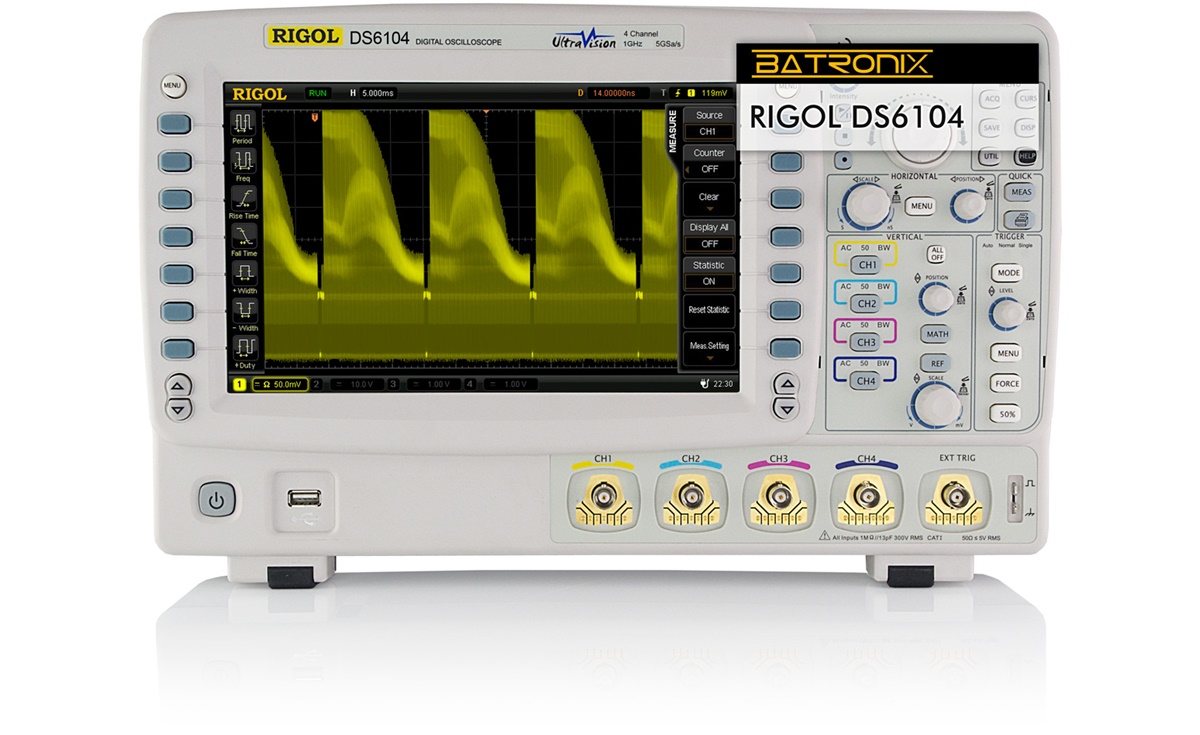

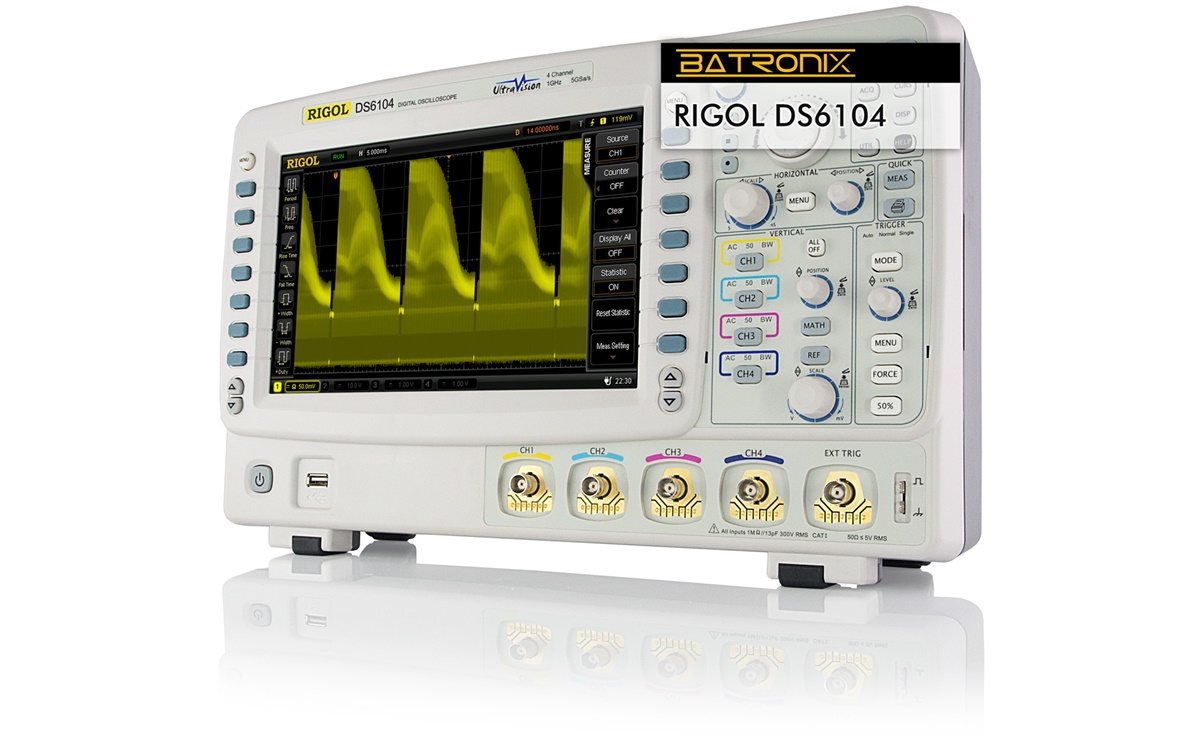

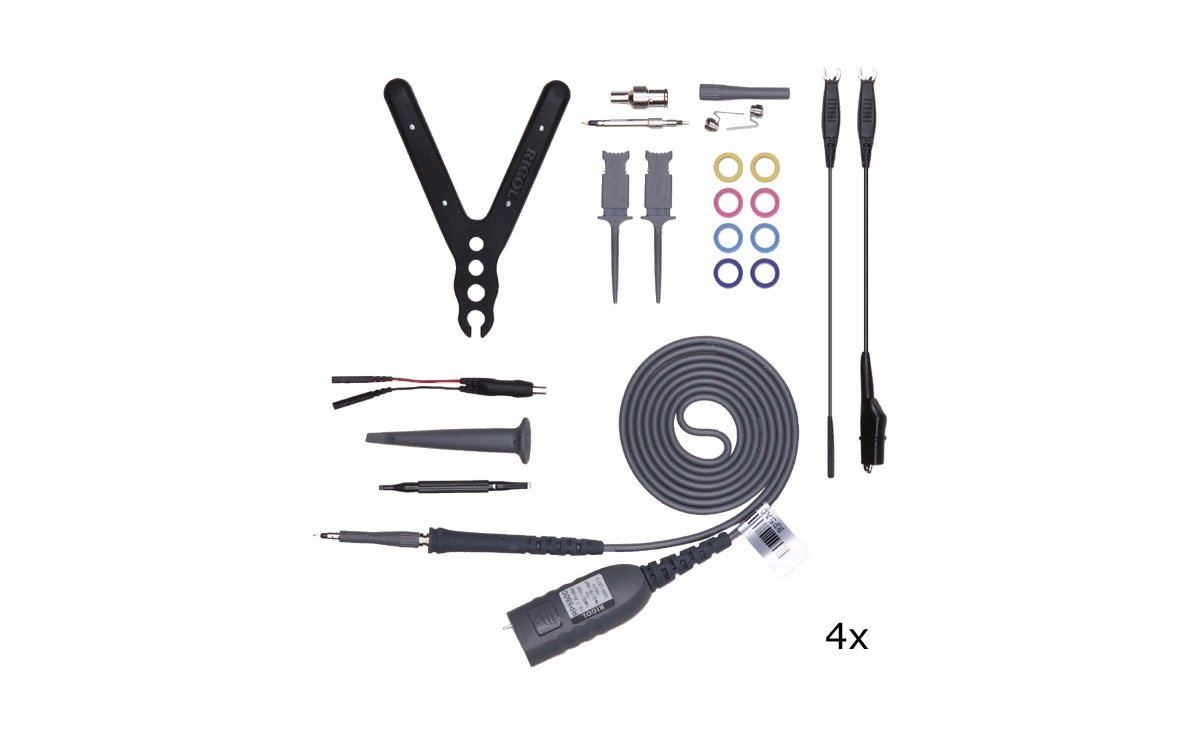

Das Rigol DS6104 ist ein sehr hochwertiges Vierkanal Digital-Oszilloskop mit einer Bandbreite von 1 GHz und einer Abtastrate von 5 GSa/s.

Die Rigol Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch). Die Qualität der Rigol Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.

Die besonders großen TFT Farbbildschirme sind sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung. Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.

Modellübersicht	DS6062	DS6064	DS6102	DS6104
Bandbreite	600 MHz	600 MHz	1 GHz	1 GHz
Abtastrate	5 GSa/s	5 GSa/s	5 GSa/s	5 GSa/s
Signalerfassungsrate	180000 wfms/s	180000 wfms/s	180000 wfms/s	180000 wfms/s
Speichertiefe	140 Mpts	140 Mpts	140 Mpts	140 Mpts
Signaleingänge (Kanäle)	2	4	2	4

Besondere Eigenschaften

Großes Display

Auf dem extra großen Display mit einer Diagonale von 25,7 cm (10.1") und einer Auflösung von 800 × 480 Pixeln können problemlos große Datenbereiche über bis zu 14 Divisions angezeigt werden. Über den "Waveform Finder" können aufgezeichnete Wellenformen gezielt gesucht werden. Insgesamt können bis zu 140.000.000 Messpunkte aufgezeichnet werden.

Sehr hohe Abtastgeschwindigkeit

Durch die sehr hohe Abtastgeschwindigkeit der Oszilloskope der DS6000 Serie ist es möglich bis zu 180.000 Wellenformen pro Sekunde aufzunehmen.

Hardware Signalfilter (ungefiltert)

Das Gerät verfügt über verschiedene Hardwarefilterstufen, mit denen ein unsauberes Signal aufbereitet werden kann. So können Tiefpass, Hochpass, Bandpass sowie eine Bandsperre ausgewählt werden um die Signalqualität zu verbessern. Hier ein ungefiltertes Signal.

Hardware Signalfilter (gefiltert)

Die Hardwarefilter arbeiten wesentlich schneller als die sonst übliche digitale Signalaufbereitung (DSP - Digital Signal Processing). Hier das gefilterte und deutlich verbesserte Signal.

Fortschrittliche Berechnungen

Die Oszilloskope der DS6000 Serie verfügen über ein modernes und fortschrittliches Mathematiksystem, mit dem auch komplizierte Signalberechnungen benutzerdefiniert eingestellt und angezeigt werden können.

Automatische Messungen mit Statistik

Das Oszilloskop kann bis zu fünf Parameter wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreiten, Tastverhältnis und viele mehr gleichzeitig messen und zeigt statistische Werte für jeden Parameter an (Max-, Min- und Durchschnittswert).

Serielle Busdekodierung

Serielle Daten aus verschiedenen Bussystemen können ausgewertet, dekodiert und direkt als Bytewerte angezeigt werden. Unterstützt werden folgende Dekodierungen: Parallel (Standard), RS232/UART (Optional), I²C (Optional) und SPI (Optional) Die optionalen Dekodiermodule können zusätzlich zum Gerät erworben werden, (siehe Reiter Zubehör auf dieser Seite).

Pass- / Fail- Signaltests mit Maskierung

Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm

Technische Daten

Gerätedaten	Digital Oszilloskop Rigol DS6104
Bildschirm	25,7 cm (10.1") WVGA-Farb-LCD
Auflösung	800 × 480 Pixel
Anschlüsse	2x USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk (LXI) GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich) Trigger- und Kalibriersignalausgang 10 MHz Ein-/Ausgang für ein 10 MHz Referenzsignal VGA Schnittstelle für den Anschluss eines zusätzlichen Monitors oder Projektors
Abmessungen	39.5 cm × 25.5 cm × 12.5 cm
Gewicht	4.67 kg
Unterstützte Betriebssysteme	Windows XP (32Bit + 64Bit) Windows Vista (32Bit + 64Bit) Windows 7 (32Bit + 64Bit)

Oszilloskop Funktionen	Digital Oszilloskop Rigol DS6104
Kanäle	4
Abtastrate	5 GSa/s Echtzeit
Bandbreite	1 GHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen	benutzerdefiniert, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman
Signal Dekodierung	I²C, RS232, SPI, USB

Signal	Digital Oszilloskop Rigol DS6104
Eingang	DC/AC Kopplung, bis 300 Vrms CAT I
Abtastrate	bis 5 GSa/s Echtzeit
Zeitbasis	1 ns/div bis 50 s/div
Speicher	140M Messpunkte (1 Kanal)
Filter	Hardware Tief-, Hoch- und Bandpass, Bandsperre

Vertikal	Digital Oszilloskop Rigol DS6104
A/D Wandler Auflösung	8 Bit synchron auf beiden Kanälen
Vertikale Basis	2 mV/div bis 5 V/div
Offsetbereich	2 mV/div bis 5 V/div ± 40 V

Trigger	Digital Oszilloskop Rigol DS6104
Trigger	Kanaltriggerung, Ext, EXT/5
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	PAL, NTSC, SECAM
Triggerfunktionen	Flanke, Puls, Muster, Flankenanstieg, I²C, RS232/UART, CAN, USB, SPI, Video

Messung	Digital Oszilloskop Rigol DS6104
Cursor Messung	Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2(fall)
