Die digitalen Oszilloskope der HDO4000-Serie wurden entwickelt, um die Anforderungen des Mainstream-Oszilloskopmarktes in den Bereichen Design, Debugging und Test zu erfüllen. Durch den Einsatz des brandneuen, von RIGOL entwickelten Chipsatzes "Centaurus" erreichen die Oszilloskope eine Abtastrate von bis zu 4 GSa/s, eine extrem hohe Speichertiefe von bis zu 500 Mpts, eine Signalerfassungsrate von bis zu 1.500.000 wfms/s und einen 12-bit A/D Wandler, kombiniert mit exzellenter Rauschunterdrückung und vertikaler Genauigkeit, um präzise Messaufgaben erfüllen zu können.

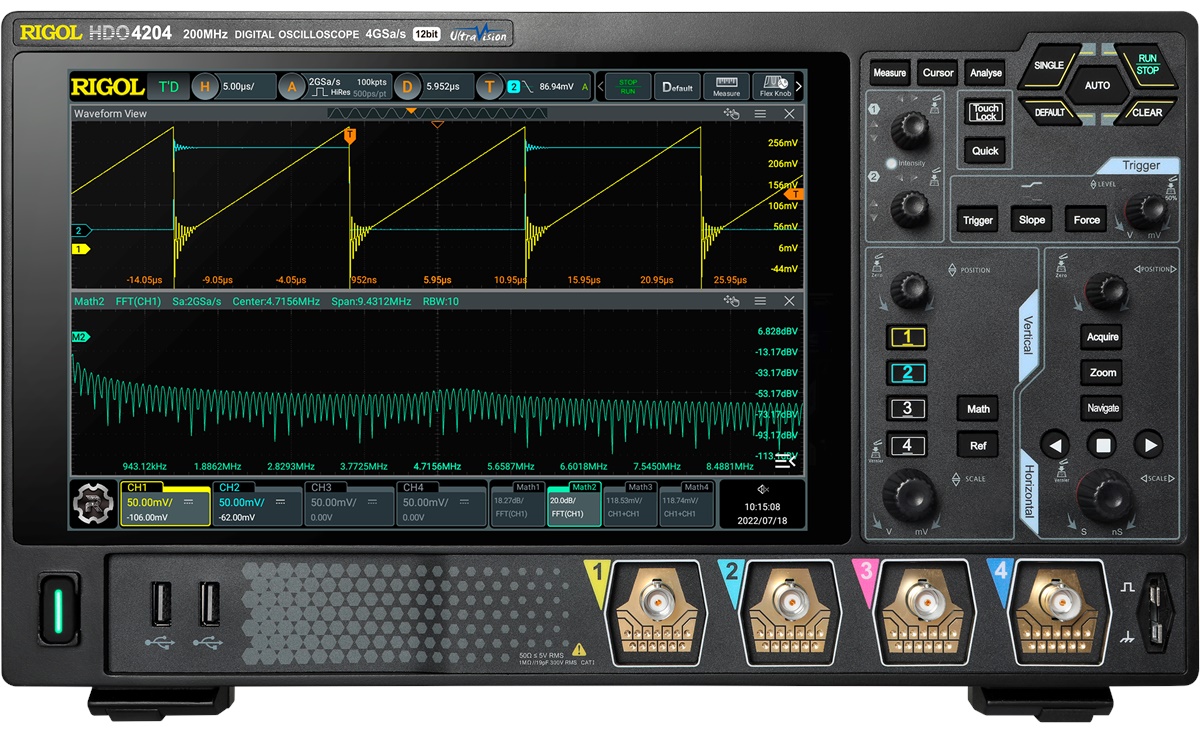

Weiter bietet das Rigol HDO4204 ein 25,7 cm (10.1") großes Touch-Display mit einer Auflösung von 1280 × 800 Pixel.
| Features | HDO4000 |
|---|---|
| Kanäle | 4 |
| Bandbreite | 200 - 800 MHz |
| Abtastrate | 1 Kanal mit 4 GSa/s 2 Kanäle mit je 2 GSa/s 4 Kanäle mit je 1 GSa/s |
| Signalerfassungsrate | 1.500.000 wfms/s |
| Speichertiefe (Basisgerät) | 1 Kanal mit 250 Mpts 2 Kanäle mit je 125 Mpts 4 Kanäle mit je 62.5 Mpts |
| Speichertiefe (max. Aufrüstung per Option) | 1 Kanal mit 500 Mpts 2 Kanäle mit je 250 Mpts 4 Kanäle mit je 125 Mpts |
| HDO4000 | Bandbreite | Kanäle | Anstiegszeit (typ.) |
|---|---|---|---|
| HDO4204 | 200 MHz (aufrüstbar) | 4 | ≤ 1.75 ns |
| HDO4404 | 400 MHz (aufrüstbar) | 4 | ≤ 875 ps |
| HDO4804 | 800 MHz | 4 | ≤ 437 ps |
Weitere technische Daten der Rigol HDO4000 Serie finden Sie im HDO4000 Datenblatt.
Downloads
Anleitung
HDO4000 Anleitung
Sprache: Englisch
Dateigröße: 21.41 MiB
Erscheinungsdatum: 19.09.2022
Datenblatt
HDO4000 Datenblatt
Sprache: Englisch
Dateigröße: 9.55 MiB
Erscheinungsdatum: 19.09.2022
Leitfaden
HDO4000 Schnellstartanleitung
Sprache: Englisch
Dateigröße: 3.83 MiB
Erscheinungsdatum: 19.09.2022
