Beschreibung

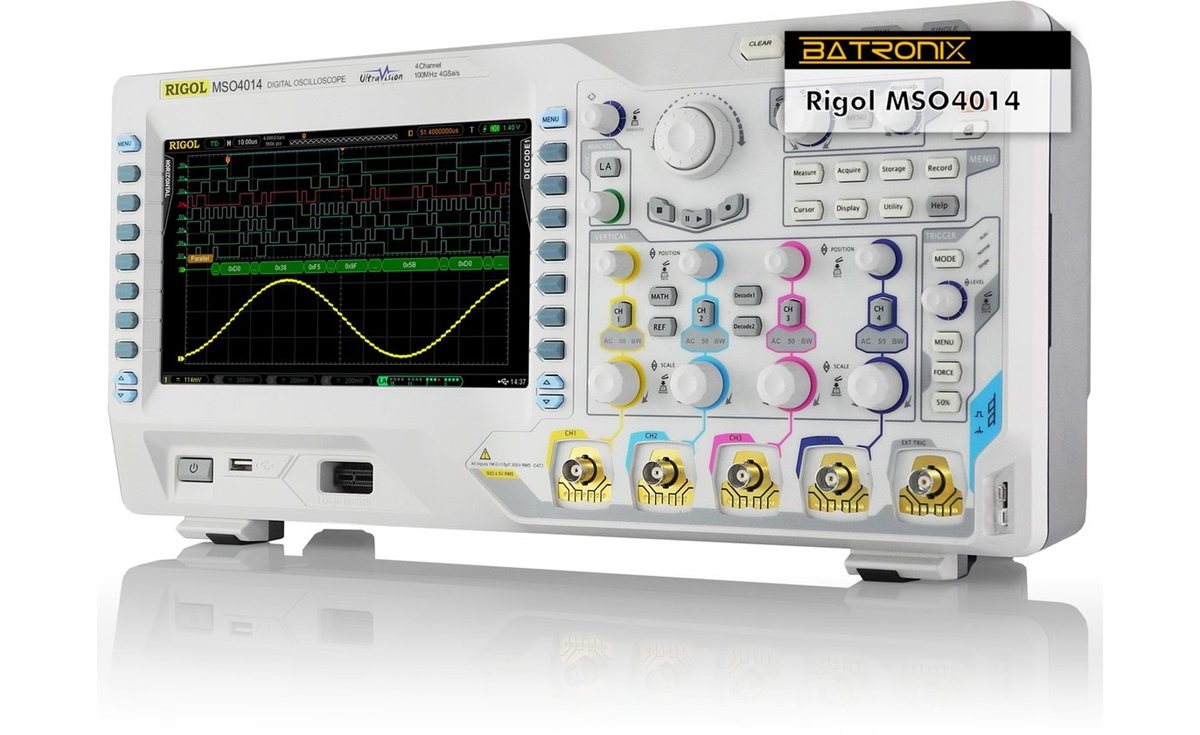

Das Rigol MSO4014 ist ein sehr hochwertiges Vierkanal Digital-Oszilloskop mit einer Bandbreite von 100 MHz und einer Abtastrate von 4 GSa/s. Zusätzlich zu den Funktionen eines DS4014 bietet es einen ausgereiften 16 Kanal Logik Analysator, mit dem die Messungen von digitalen Signalen schnell und einfach durchzuführen sind.

Die Rigol Oszilloskope besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Messaufgaben bietet. Die Menüführung ist intuitiv zu verwenden und Mehrsprachig (auch Deutsch). Die Qualität der Rigol Oszilloskope ist dabei durchaus mit Agilent und Tektronix Oszilloskopen vergleichbar.

Die besonders großen TFT Farbbildschirme sind sehr gut ablesbar und durch die intelligente Ein- bzw. Ausblendung von Informationen steht ständig ein maximaler Bereich für die Signaldarstellung zur Verfügung. Die Signalkurven, die FFT-Anzeige sowie die weiteren Funktionen können gleichzeitig im Display angezeigt werden.

Bitte beachten: Alle DS/MSO4000 wurden mit einem neuen und deutlich leiseren Lüfter bestückt.

Modellübersicht 2-Kanal Geräte	MSO4012	MSO4022	MSO4032	MSO4052
Bandbreite	100 MHz	200 MHz	350 MHz	500 MHz
Abtastrate	4 GSa/s	4 GSa/s	4 GSa/s	4 GSa/s
Signalerfassungsrate	110000 wfms/s	110000 wfms/s	110000 wfms/s	110000 wfms/s
Speichertiefe	140 Mpts	140 Mpts	140 Mpts	140 Mpts
Logik Analysator Kanäle	16	16	16	16

Modellübersicht 4-Kanal Geräte	MSO4014	MSO4024	MSO4034	MSO4054
Bandbreite	100 MHz	200 MHz	350 MHz	500 MHz
Abtastrate	4 GSa/s	4 GSa/s	4 GSa/s	4 GSa/s
Signalerfassungsrate	110000 wfms/s	110000 wfms/s	110000 wfms/s	110000 wfms/s
Speichertiefe	140 Mpts	140 Mpts	140 Mpts	140 Mpts
Logik Analysator Kanäle	16	16	16	16

Besondere Eigenschaften

Großes Display

Auf dem extra großen Display mit einer Diagonale von 22,9 cm (9") und einer Auflösung von 800 × 480 Pixeln können problemlos große Datenbereiche über bis zu 14 Divisions angezeigt werden. Über den "Waveform Finder" können aufgezeichnete Wellenformen gezielt gesucht werden.

Ultra Vision

Durch die sehr hohe Abtastgeschwindigkeit der Oszilloskope der DS4000 Serie und den großen Speicher ist es möglich bis zu 110.000 Wellenformen pro Sekunde aufzuzeichnen. Insgesamt können bis zu 140.000.000 Messpunkte aufgezeichnet werden.

Fortschrittliche Berechnungen

Die Oszilloskope der DS4000 Serie verfügen über ein modernes und fortschrittliches Mathematiksystem, mit dem auch komplizierte Signalberechnungen benutzerdefiniert eingestellt und angezeigt werden können.

Automatische Messungen mit Statistik

Das Oszilloskop kann bis zu fünf Parameter wie Anstiegs- und Abfallzeiten, Amplitude, Pulsbreiten, Tastverhältnis und viele mehr gleichzeitig messen und zeigt statistische Werte für jeden Parameter an (Max- , Min- und Durchschnittswert).

Serielle Busdekodierung

Serielle Daten aus verschiedenen Bussystemen können ausgewertet, dekodiert und direkt als Bytewerte angezeigt werden. Unterstützt werden folgende Dekodierungen: Parallel (standard), RS232/UART (optional), I²C (optional), CAN (optional) und FlexRay (optional) Die optionalen Dekodiermodule können zusätzlich zum Gerät erworben werden (siehe Zubehör).

Triggerung serieller Bussysteme

Mit Hilfe von einstellbaren Masken können Signale auf Gültigkeit geprüft werden. So lassen sich einfache Signalüberwachungen realisieren. Features: benutzerdefinierte Masken, Pass/Fail-Zähler, Stop bei Fehler, Fehler-Alarm

Integrierter 16 Kanal Logik Analysator

Die MSO Serie von Rigol bietet den ganzen Komfort eines DS4000 und eines ausgereiften 16 Kanal Logik Analysator mit einer übersichtlichen und einfach konfigurierbaren Oberfläche.

Ultra Vision auch für Logik Analysator

Ultra Vision ist neben den Analogkanälen auch für den Logik Analysator verfügbar. So können auch große Datenmengen präzise dargestellt und analysiert werden. Selbst die Dekodierung der digitalen Signale (inklusive Wertanzeige) ist im Ultra Vision Modus möglich.

Technische Daten

Gerätedaten	Rigol MSO4014
Bildschirm	22,9 cm (9") WVGA-Farb-LCD
Auflösung	800 × 480 Pixel
Anschlüsse	2x USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen USB-Device für den Anschluss an einen PC oder USB Pict-Bridge Druckerschnittstelle LAN für die Verwendung im Netzwerk (LXI) GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich) Trigger- und Kalibriersignalausgang 10 MHz Ein-/Ausgang für ein 10 MHz Referenzsignal VGA Schnittstelle für den Anschluss eines zusätzlichen Monitors oder Projektors
Abmessungen	44 cm × 21.8 cm × 13 cm
Gewicht	4.8 kg
Unterstützte Betriebssysteme	Windows XP (32Bit + 64Bit) Windows Vista (32Bit + 64Bit) Windows 7 (32Bit + 64Bit)

Oszilloskop Funktionen	Rigol MSO4014
Kanäle	4
Abtastrate	4 GSa/s Echtzeit
Bandbreite	100 MHz
Sampling Modus	Normale Abtastung, Spitzenwert Erkennung (Peak Detection) und Mittelwertbildung (Average)
Mathematische Funktionen	benutzerdefiniert, FFT (Fast Fourier Transform)
Unterstützte FFT Fenster	Rectangle, Hanning, Hamming, Blackman
Signal Dekodierung	Parallel (standard), RS232/UART (optional), I²C (optional), CAN (optional), FlexRay (optional)

Signal	Rigol MSO4014
Eingang	DC/AC Kopplung, CAT I 300 Vrms, CAT II 100 Vrms
Abtastrate	bis 4 GSa/s Echtzeit
Zeitbasis	1 ns/div bis 50 s/div
Speicher	140M Messpunkte (1 Kanal)

Vertikal	Rigol MSO4014
A/D Wandler Auflösung	8 Bit synchron auf beiden Kanälen
Vertikale Basis	2 mV/div bis 5 V/div
Offsetbereich	2 mV/div bis 5 V/div ± 40 V

Trigger	Rigol MSO4014
Trigger	Kanaltriggerung, Ext, EXT/5
Signalsystem und Line/Field Frequenzen (Video Trigger Modus)	PAL, NTSC, SECAM
Triggerfunktionen	Flanke, Puls, Muster, Flankenanstieg, I²C, RS232/UART, CAN, USB, FlexRay, Video

Messung	Rigol MSO4014
Cursor Messung	Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (∆V) und Zeitdifferenz (∆T) zwischen zwei Cursoren
Automatische Messung	Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), Phase1-2 (rise), Phase1-2 (fall)

Logik Analysator Funktionen	Rigol MSO4014
Kanäle	16
Abtastrate	bis zu 1 GSa/s Echtzeit
Speichertiefe	bis zu 28 Mpts pro Kanal
Logik Level (Hysterese)	TTL (1,4 V) 5,0 V CMOS (2,5 V) 3,3 V CMOS (1,65 V) 2,5 V CMOS (1,25 V) 1,8 V CMOS (0,9 V) ECL (-1,3 V) PECL (1,2 V) LVDS (1,2 V) 0 V benutzerdefiniert
Vertikale Auflösung	1 Bit
Signal Dekodierung	Parallel (standard), RS232/UART (optional), I²C (optional), SPI (optional), CAN (optional), FlexRay (optional)
